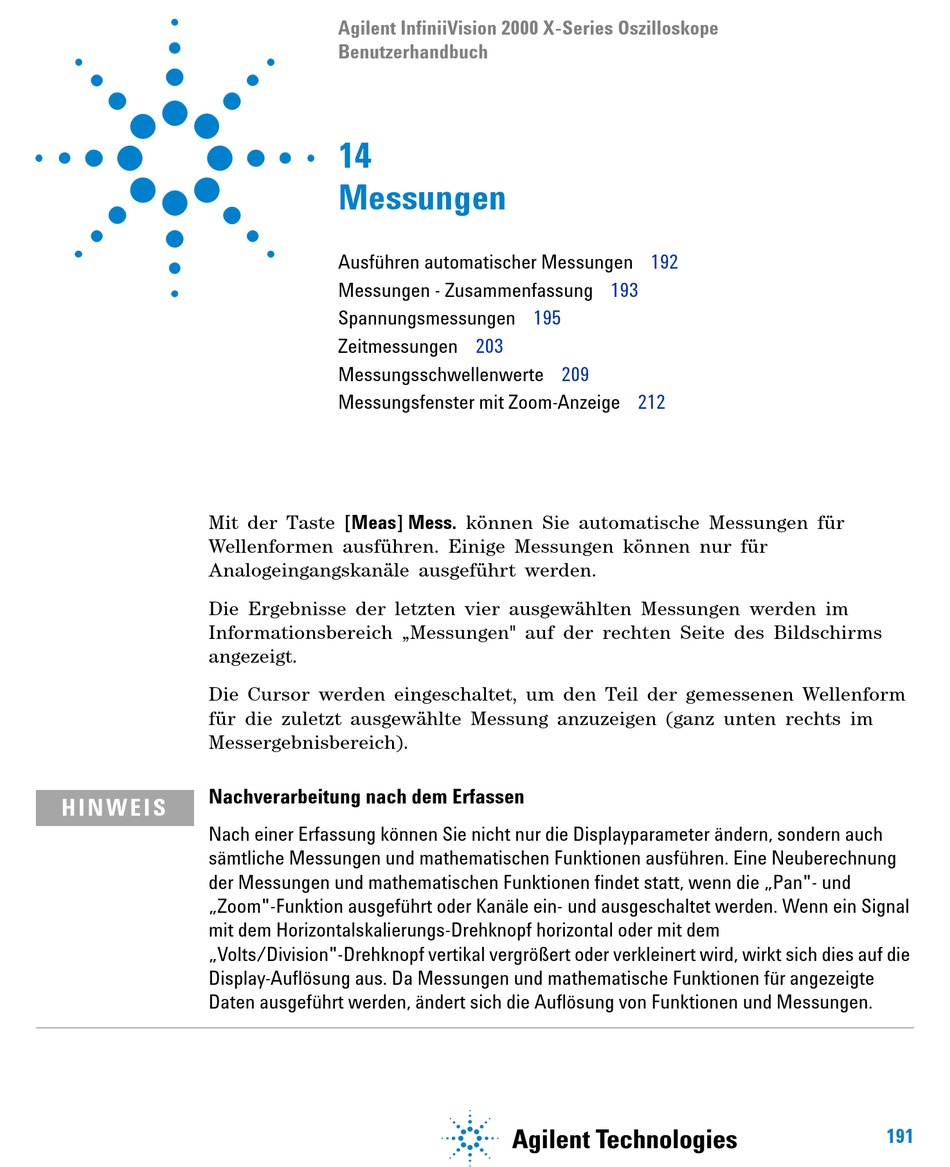

Mit der Taste [Meas] Mess. können Sie automatische Messungen für
Wellenformen ausführen. Einige Messungen können nur für
Analogeingangskanäle ausgeführt werden.
Die Ergebnisse der letzten vier ausgewählten Messungen werden im
Informationsbereich „Messungen" auf der rechten Seite des Bildschirms
angezeigt.
Die Cursor werden eingeschaltet, um den Teil der gemessenen Wellenform
für die zuletzt ausgewählte Messung anzuzeigen (ganz unten rechts im
Messergebnisbereich).
Nachverarbeitung nach dem Erfassen
HINWEIS
Nach einer Erfassung können Sie nicht nur die Displayparameter ändern, sondern auch
sämtliche Messungen und mathematischen Funktionen ausführen. Eine Neuberechnung
der Messungen und mathematischen Funktionen findet statt, wenn die „Pan"- und
„Zoom"-Funktion ausgeführt oder Kanäle ein- und ausgeschaltet werden. Wenn ein Signal
mit dem Horizontalskalierungs-Drehknopf horizontal oder mit dem
„Volts/Division"-Drehknopf vertikal vergrößert oder verkleinert wird, wirkt sich dies auf die
Display-Auflösung aus. Da Messungen und mathematische Funktionen für angezeigte
Daten ausgeführt werden, ändert sich die Auflösung von Funktionen und Messungen.
Agilent InfiniiVision 2000 X-Series Oszilloskope
Benutzerhandbuch
14
Messungen
Ausführen automatischer Messungen
Messungen - Zusammenfassung
Spannungsmessungen
Zeitmessungen
203
Messungsschwellenwerte
Messungsfenster mit Zoom-Anzeige
s1
192
193
195
209
212
191
