Erfassungssteuerung

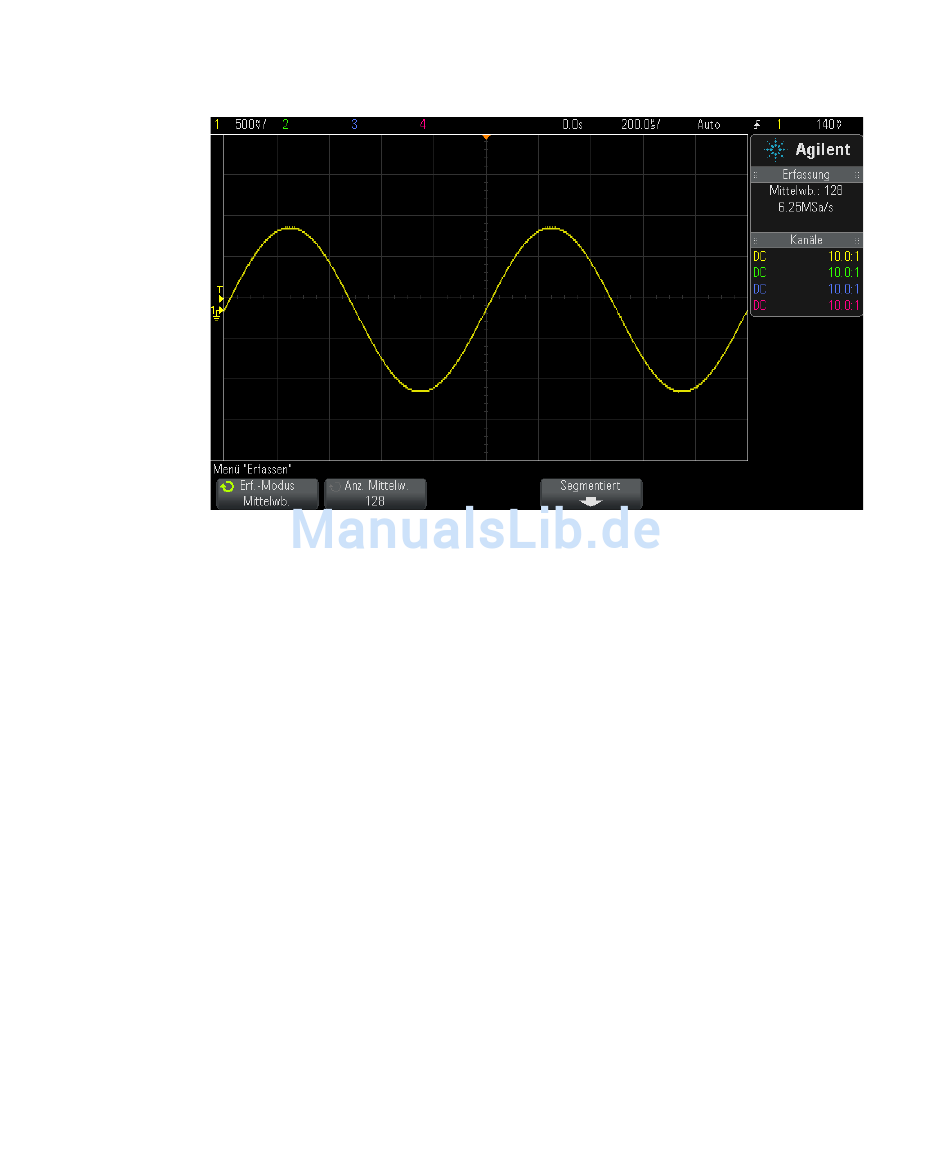

Abbildung 27128 Mittelwertbildungen zur Reduzierung von weißem Rauschen
Siehe auch
•
Erfassungsmodus mit hoher Auflösung
Im Modus „Hohe Auflösung" werden, wenn die Dezimierung normalerweise
vorkommt, weitere Abtastungen bei langsamen Zeitbasis- Einstellungen für
geringes Rauschen gemittelt. Es entsteht eine glatte Linie, die vertikale
Auflösung verbessert sich.
Mit dem Modus „Hohe Auflösung" wird der Durchschnitt
aufeinanderfolgender Abtastwerte ermittelt. Pro vier Durchschnittswerten
wird zudem eine zusätzliche vertikale Auflösung von einem Bit geboten.
Die Anzahl zusätzlicher Bit an vertikaler Auflösung hängt von der
Zeit- /Div- Einstellung (Zeitablenkung) des Oszilloskops und der angezeigten
Abtastrate ab.
Je langsamer die Zeit- /Div- Einstellung, desto größer die Anzahl der für
einen Anzeigepunkt gemittelten Abtastwerte.
174
Kapitel
11, "Triggermodus/Kopplung," ab Seite 153
