Installation
4.1.16 Temperaturschalter
Bremswiderstand
Anzugsmoment: 0,5-0,6 Nm
Schraubengröße: M3
Dieser Eingang kann zur Überwachung der Temperatur
eines extern angeschlossenen Bremswiderstands
verwendet werden. Wenn der Eingang zwischen 104 und
106 hergestellt wird, schaltet der Frequenzumrichter mit
Warnung/Alarm 27 "Bremse-IGBT" ab. Wenn die
Verbindung zwischen 104 und 105 geschlossen wird,
schaltet der Frequenzumrichter mit Warnung/Alarm 27
"Bremse-IGBT" ab.
Es muss ein "stromlos geschlossener" Klixon-Schalter
installiert werden. Wenn diese Funktion nicht verwendet
wird, müssen 106 und 104 miteinander kurzgeschlossen
werden.
Stromlos geschlossen: 104-106 (werksseitig eingebaute
Brücke)
Stromlos geöffnet: 104-105
Klemme Nr. Funktion
106, 104, 105

Temperaturschalter Bremswiderstand.

Wenn die Temperatur des Bremswiderstands zu hoch wird
und der Thermoschalter auslöst, stoppt der Frequenzum-
richter das Bremsen. Der Motor geht in den Freilauf.
106 104
NC C
4.1.17 Führen von Steuerkabeln
Befestigen Sie alle Steuerleitungen an der in der Abbildung
gezeigten Steuerkabelführung. Denken Sie daran, die
Abschirmung so zu befestigen, dass optimale elektrische
Immunität erzielt wird.
Feldbus-Anschluss
Die Anschlüsse werden an denentsprechenden der
Steuerkarte vorgenommen. Einzelheiten finden Sie im
Feldbus-Handbuch. Das Kabel muss im vorgegebenen Pfad
im Frequenzumrichter geführt werden und mit anderen
Steuerkabeln zusammengebunden werden.
Montage einer externen 24 V DC-Versorgung
Drehmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
No. Funktion
35 (-), 36 (+) externe 24 V DC-Versorgung
Produkthandbuch für 12-pulsige Hochleistungsanwendungen VLT AQUA
105
NO
®
MG.20.Y1.03 - VLT ist eine eingetragene Marke von Danfoss.
Eine externe 24 V DC-Versorgung kann als Niederspan-
nungsversorgung der Steuerkarte und jeglicher
Optionskarten verwendet werden. Dadurch wird ein
ungeschränkter Betrieb des LCP (einschl. Parameterein-
stellung) ohne Netzanschluss ermöglicht. Beachten Sie,
dass nach dem Anschluss der 24 VDC-Versorgung eine
Niederspannungswarnung ausgegeben wird; es kommt
jedoch nicht zu einer Abschaltung.
WARNUNG
Verwenden Sie die 24 VDC-Versorgung vom Typ PELV, um
eine ordnungsgemäße galvanische Trennung (vom Typ
PELV) an den Steuerklemmen des Frequenzumrichters
sicherzustellen.

4.1.18 Zugang zu den Steuerklemmen

Der Anschluss der Steuerklemmen befindet sich unter dem
LCP. Sie werden durch Öffnen der Tür der IP21/54 oder
Entfernen der Abdeckungen der IP00-Version.
4.1.19 Elektrische Installation,
Steuerklemmen

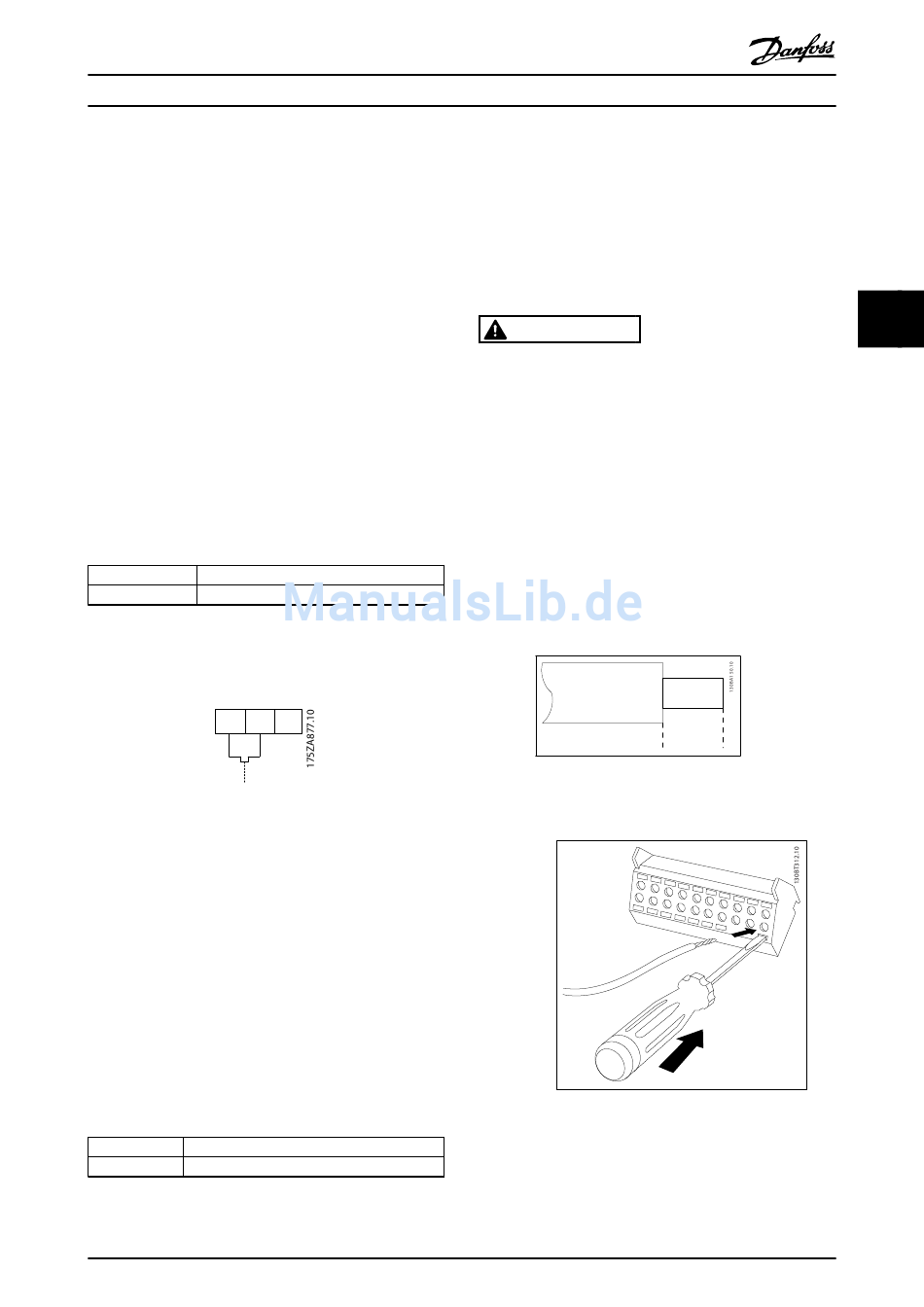

Das Kabel in der Federzugklemme befestigen:
1. Isolieren Sie das Kabel 9-10 mm ab.
2.
Führen Sie einen Schraubendreher
rechteckige Öffnung ein und öffnen Sie die
Klemmfeder.
3. Führen Sie das Kabel in die runde Klemmöffnung
ein.
4. Entfernen Sie den Schraubendreher. Das Kabel ist
nun in der Klemme befestigt.
9 - 10 mm
(0.37 in)
1)
in die
43
4 4
