4.6.8 Bremskabel Frequenzumrichter mit Bremschopperoption ab Werk

(Nur Standard bei Buchstabe B an Stelle 18 des Typencodes.)
Das Anschlusskabel zum Bremswiderstand muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Klemmennummer
81, 82
Das Anschlusskabel für den Bremswiderstand muss abgeschirmt sein. Die Abschirmung ist mittels Schirmbügeln mit dem leitenden Grundblech des
Frequenzumrichters und dem Metallgehäuse des Bremswiderstandes zu verbinden.
Die Größe des Kabelquerschnitts muss dem Bremsmoment entsprechen. Weitere Hinweise zur sicheren Installation siehe auch
90.FX.YY MI.50.SX.YY
sowie .
Beachten Sie bitte, dass je nach Versorgungsspannung an den Klemmen Spannungen bis zu 790 V DC auftreten können.
Anforderungen bei Baugröße F
Der Bremswiderstand muss mit den Bremsklemmen in den einzelnen Wechselrichtermodulen verbunden werden.

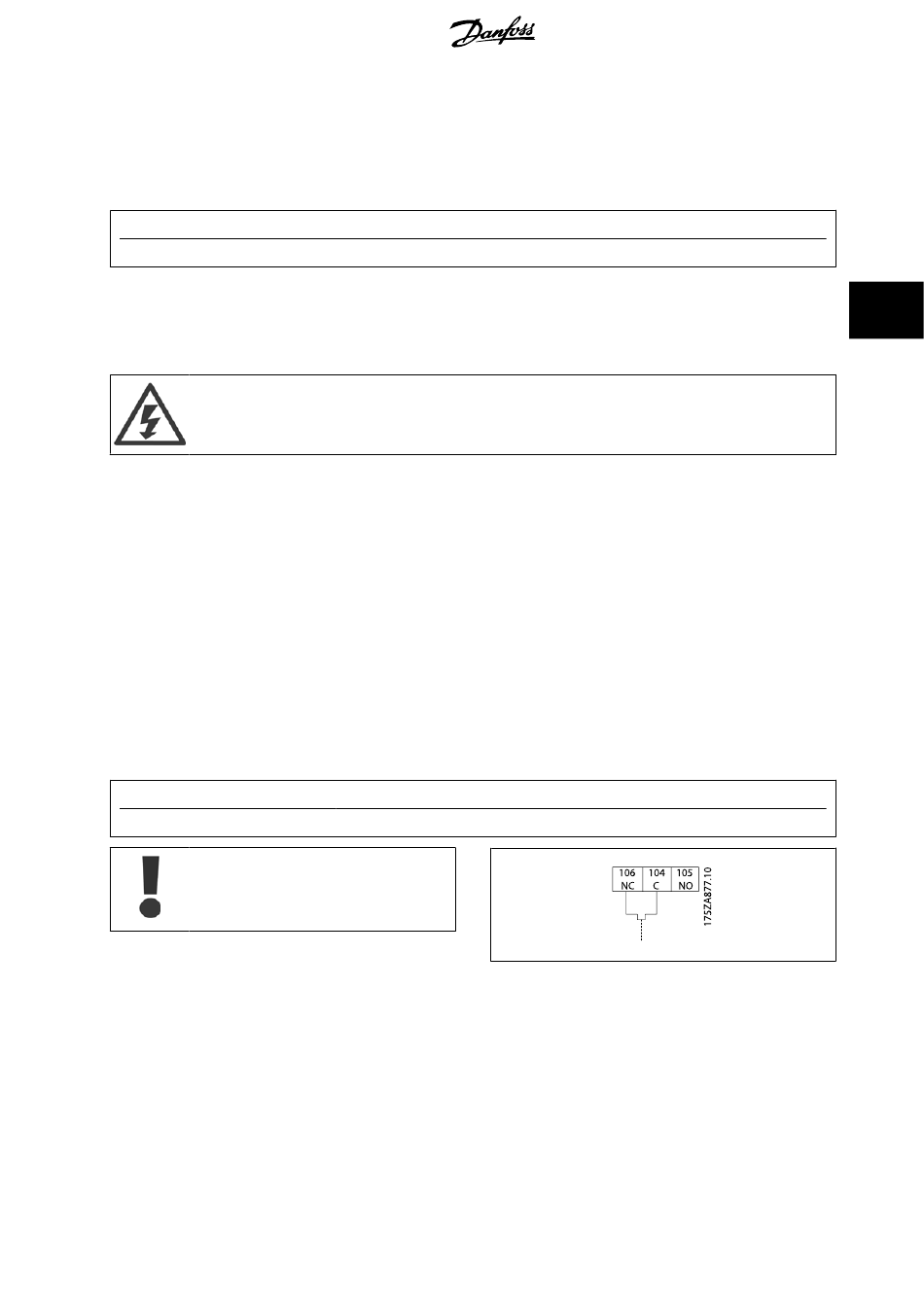

4.6.9 Temperaturschalter Bremswiderstand

Baugröße D-E-F
Anzugsmoment: 0,5-0,6 Nm
Schraubengröße: M3
Über diesen Eingang lässt sich die Temperatur eines extern angeschlossenen Bremswiderstands überwachen. Wenn die Verbindung zwischen 104 und
106 entfernt wird, schaltet der Frequenzumrichter mit Warnung/Alarm 27, „Bremse IGBT", ab.
Es muss ein öffnender KLIXON-Schalter (in Ruhestellung geschlossen) in Reihe mit der vorhandenen Verbindung an 106 oder 104 angeschlossen werden.
Jede Verbindung mit dieser Klemme muss doppelt gegen Hochspannung isoliert werden, um PELV (Schutzkleinspannung) beizubehalten.
Normalerweise geschlossen: 104-106 (werksseitig eingebaute Brücke).
Klemmennummer
106, 104, 105
Wenn die Temperatur im Bremswiderstand zu hoch
wird und der Thermoschalter trennt, bremst der Fre-
quenzumrichter nicht mehr. Anschließend läuft der
Motor im Freilauf aus.
Funktion
Bremswiderstandsklemmen
Funktion
Temperaturschalter Bremswiderstand
®
