Produkthandbuch für VLT HVAC Low Harmo-
nic Drive

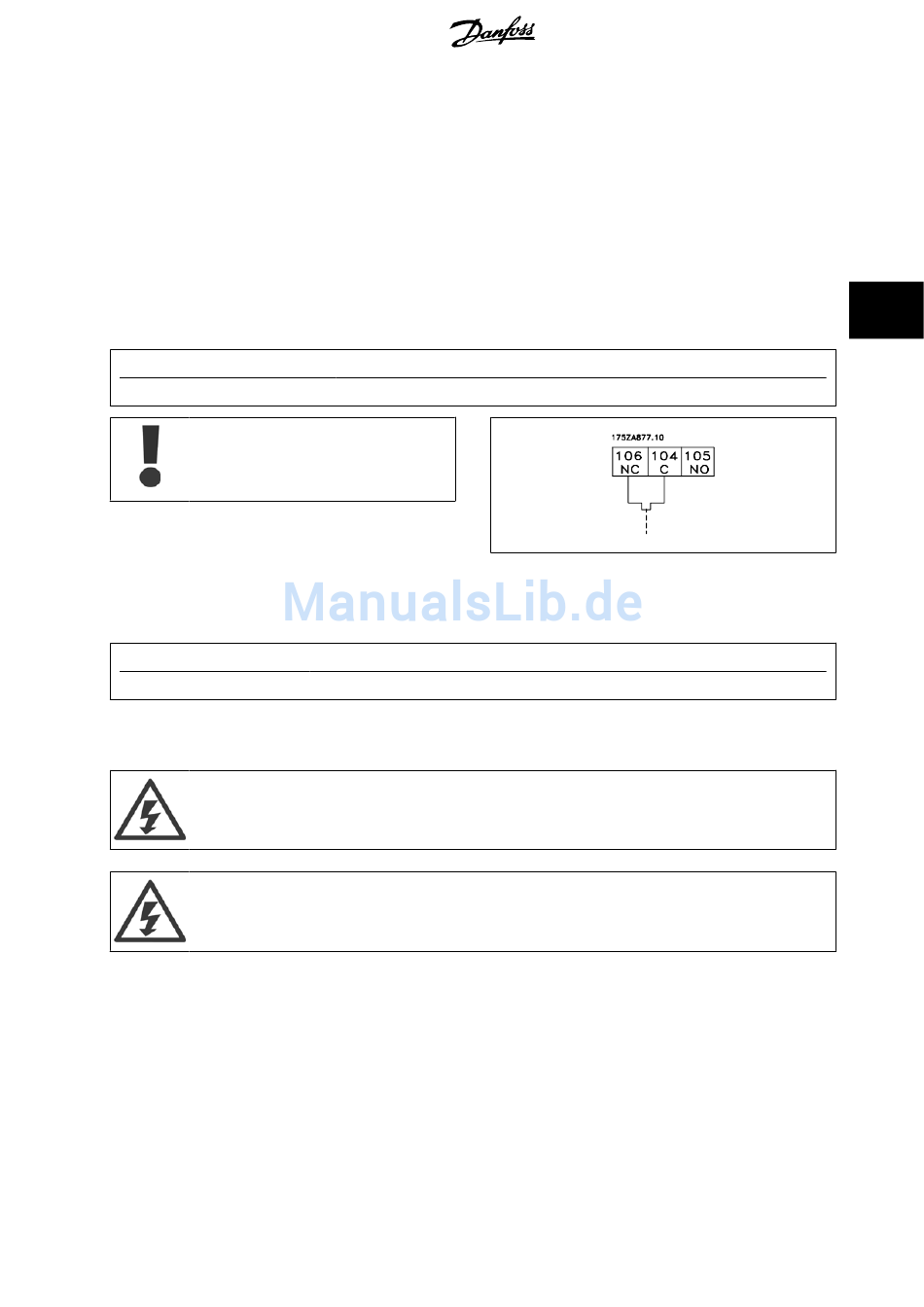

4.6.9 Temperaturschalter Bremswiderstand
Baugröße D-E-F
Anzugsmoment: 0,5-0,6 Nm
Schraubengröße: M3
Über diesen Eingang lässt sich die Temperatur eines extern angeschlossenen Bremswiderstands überwachen. Wenn die Verbindung zwischen 104 und
106 entfernt wird, schaltet der Frequenzumrichter mit Warnung/Alarm 27, „Bremse IGBT", ab.
Es muss ein öffnender KLIXON-Schalter (in Ruhestellung geschlossen) in Reihe mit der vorhandenen Verbindung an 106 oder 104 angeschlossen werden.
Jede Verbindung mit dieser Klemme muss doppelt gegen Hochspannung isoliert werden, um PELV (Schutzkleinspannung) beizubehalten.
Normalerweise geschlossen: 104-106 (werksseitig eingebaute Brücke).
Klemmennummer
106, 104, 105
Wenn die Temperatur im Bremswiderstand zu hoch
wird und der Thermoschalter trennt, bremst der Fre-
quenzumrichter nicht mehr. Anschließend läuft der
Motor im Freilauf aus.
4.6.10 Zwischenkreiskopplung
Klemmennummer
88, 89
Das Anschlusskabel muss abgeschirmt sein. Die max. Länge zwischen Frequenzumrichter und DC-Sammelschiene beträgt 25 m.
Die Zwischenkreiskopplung ermöglicht einen Lastausgleich beim Zusammenschalten mehrerer Frequenzumrichter über die DC-Zwischenkreise.
Beachten Sie, dass die Spannung an den Klemmen bis zu 1099 V DC betragen kann.
Die Zwischenkreiskopplung ist nur mit Sonderzubehör möglich und erfordert besondere Sicherheitsüberlegungen. Nähere Informatio-
nen finden Sie in der Anleitung zur Zwischenkreiskopplung MI.50.NX.YY.
Beachten Sie, dass Netzunterbrechung den Frequenzumrichter aufgrund der DC-Zwischenkreisverbindung ggf. nicht spannungslos
schaltet.
Funktion
Temperaturschalter Bremswiderstand
Funktion
Zwischenkreiskopplung
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
4 Installieren
4
55
