I.1.6 INFORMAZIONI SUI RISCHI RESIDUI E
PERICOLI CHE NON POSSONO ESSERE
ELIMINATI
IMPORTANTE!
Prestare la massima attenzione ai simboli e alle
indicazioni poste sulla macchina.
Nel caso in cui permangano dei rischi malgrado tutte le disposizioni
adottate, sono state applicate sulla macchina delle targhette adesive
secondo quanto indicato nella norma "ISO 3864".

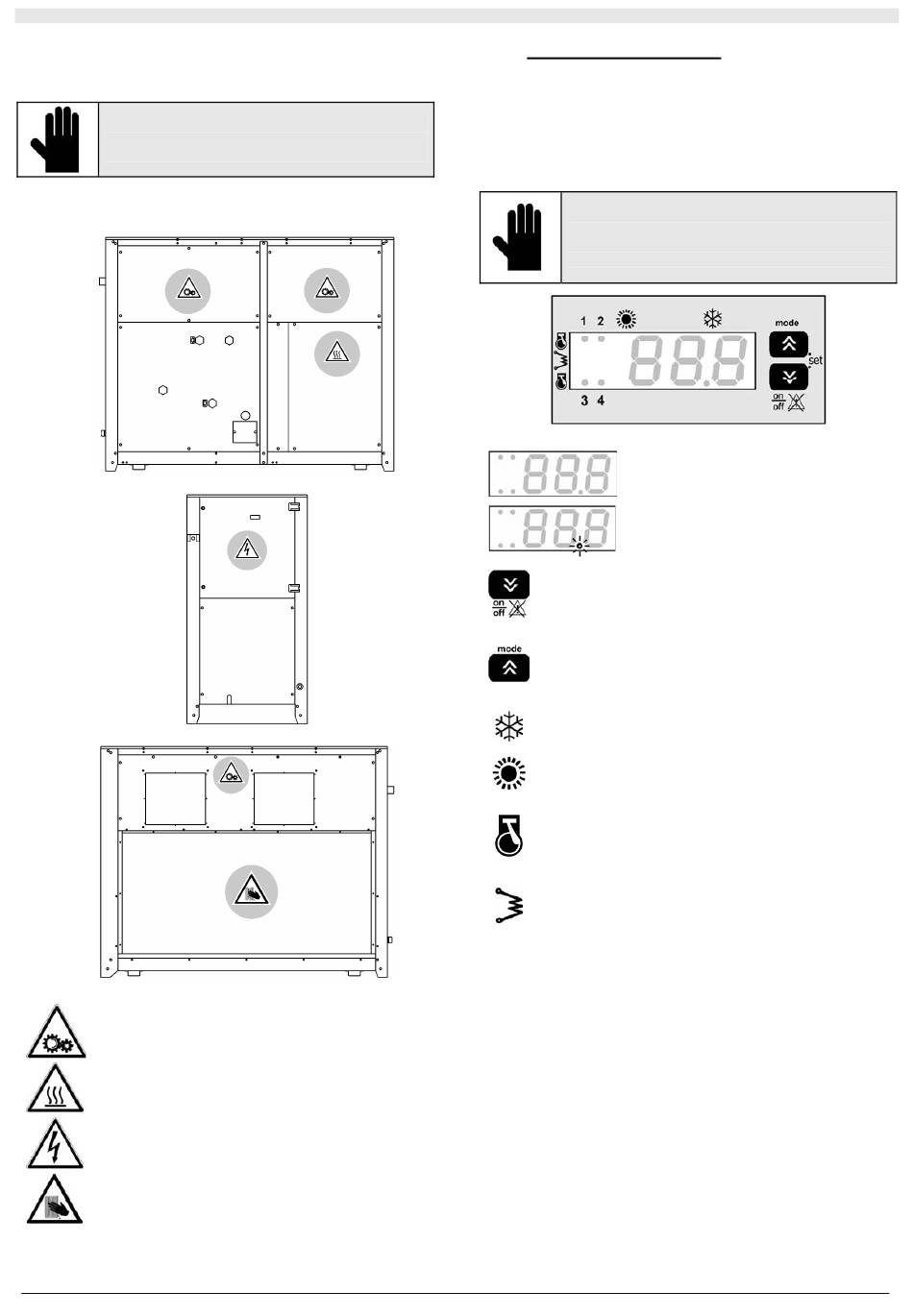

Fig. 2
Fig. 3
Fig. 4
Indica la presenza di organi in movimento (cinghie,
ventilatori)
Indica la presenza di superfici calde (circuito frigo,
testate dei compressori)
Indica la presenza di componenti in tensione
Indica la presenza di spigoli acuminati in
corrispondenza delle batterie alettate
I.2

DESCRIZIONE COMANDI

I comandi sono costituiti dagli interruttori e dal pannello interfaccia
utente accessibili sulla macchina.
I.2.1

INTERRUTTORE GENERALE

Dispositivo di sezionamento dell'alimentazione a comando manuale del
tipo "b" (rif. EN 60204-1 § 5.3.2).
I.2.2

PANNELLO INTERFACCIA UTENTE

IMPORTANTE!
A livello utente è permesso l'accesso ai parametri
di impostazione dei set di lavoro dell'unità; a livello
assistenza tecnica è permesso, tramite password,
l'accesso ai parametri di gestione dell'unità
(accesso consentito solo a personale autorizzato).
Fig. 5
Tasto ON/OFF, RESET - DOWN:
permette l'accensione, lo spegnimento e il reset di
eventuali allarmi dell'unità. Permette inoltre lo scorrimento
in basso dei valori dei parametri.
Tasto MODE - UP:
permette di selezionare il modo di funzionamento dell'unità
(stand-by, ciclo estivo o invernale). Permette inoltre lo
scorrimento in alto dei valori dei parametri.
LED estate:
indica che l'unità sta funzionando in ciclo di
raffreddamento.
LED inverno:
indica che l'unità sta funzionando in ciclo di riscaldamento.
LED compressore e sbrinamento:
indica il funzionamento o la temporizzazione dei
compressori (lampeggio veloce) oppure indica per le
versioni THCE, in ciclo invernale, che l'unità sta sbrinando
(lampeggio lento).
LED resistenza evaporatore:
indica l'attivazione della resistenza elettrica posta
sull'evaporatore.
7
SEZIONE I: UTENTE
DISPLAY:
visualizza i valori di tutti i parametri (es.
temperatura acqua in uscita, ecc.), i codici
degli eventuali allarmi e gli stati delle risorse.
LED alimentazione:
indica che l'unità è elettricamente sotto
tensione.
