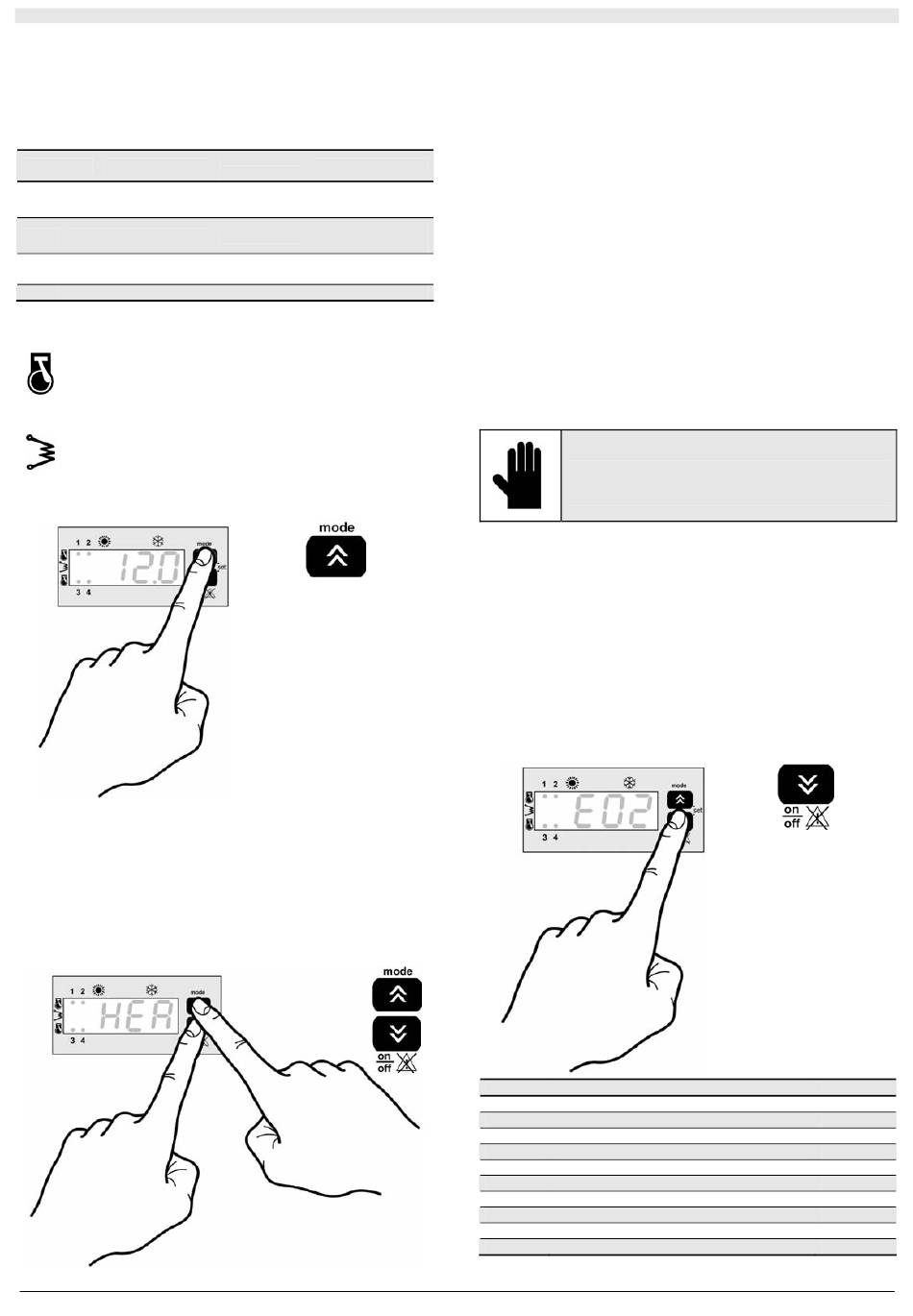

I.3.6 NAVEGACIÓN
Usando las dos teclas presentes en el panel de control se pueden
desplazar los niveles y los parámetros de la tarjeta. En el siguiente
esquema se indican los niveles que el usuario puede visualizar y
modificar. A los otros parámetros puede acceder únicamente el
personal autorizado con la contraseña.
Parámetro Función
Coo
Set-point cooling
HEA Set point heating
Habilitación
H49
verano/invierno remoto.
PSS Contraseña (sólo personal autorizado)
I.3.7 SEÑALIZACIÓN DEL ESTADO MEDIANTE LED
○ LED COMPRESOR
• Apagado: el compresor está parado
• Encendido: el compresor está en marcha
• Parpadeo veloz: temporización
• Parpadeo lento: desescarche
○ LED RESISTENCIA INTERCAMBIADOR DE PLACAS
• Apagado: la resistencia no está funcionando
• Encendido: la resistencia está activa
I.3.8 CAMBIO DEL MODO DE FUNCIONAMIENTO
(SÓLO THCE)
I.3.9 PROGRAMACIÓN DEL SET POINT DE
VERANO, DE INVERNO Y ANTI-HIELO
Para poder modificar los parámetros, es necesario moverse dentro de los 4
niveles representados en el esquema, con las siguientes modalidades:
• Pulsar contemporáneamente las teclas MODE-UP y ON/OFF,
RESET-DOWN para bajar de nivel (del 0 al 4);
•
Pulsar contemporáneamente durante 2 segundos las teclas MODE-
UP y ON/OFF, RESET-DOWN para subir de nivel (del 4 al 0).
Límite de
Valor programado
ajuste
÷
12,5°C (130 160)
7 ÷20 °C
9,5 °C (270)
÷
40°C (130 160)
34 ÷53 °C
42,5°C (270)
0
Pulsar la tecla MODE.
Se apaga el led relativo al modo
de funcionamiento activo y se
enciende el led relativo al modo
de funcionamiento elegido.
Empieza a parpadear el LED
que señala la temporización del
compresor.
Después de un intervalo de
tiempo el led queda encendido
indicando que el compresor se
ha vuelto a poner en marcha.
Puede ser que por exigencias específicas el usuario deba modificar
uno de los parámetros a su disposición. Para facilitar el procedimiento
de modificación, supongamos que tenemos que modificar el parámetro
HEA (set point heating). Las operaciones a realizar son:
•
Pulsar contemporáneamente las teclas MODE-UP y ON/OFF,
RESET-DOWN.
• Parpadean los leds compresor, desescarche y resistencia.
• En el display aparece la etiqueta SET
• Con las teclas UP/DOWN seleccionar la etiqueta a modificar (que en
nuestro caso es SET)
○ Pulsar contemporáneamente las teclas MODE-UP y ON/OFF,
RESET-DOWN.
• En el display aparece la etiqueta Coo
• Con las teclas UP/DOWN seleccionar la sub-etiqueta a modificar
(que en nuestro caso es HEA).
○ Pulsar contemporáneamente las teclas MODE-UP y ON/OFF,
RESET-DOWN.
• Aparece el valor de la sub-etiqueta HEA.
○ Con las teclas UP/DOWN modificar el valor relativo al parámetro
HEA (dentro de los límites prefijados).
○ Después de haber programado el valor deseado pulsar
contemporáneamente durante 2 segundos las teclas MODE-UP y
ON/OFF, RESET-DOWN 3 veces.
• Con el mismo procedimiento se pueden modificar los otros
parámetros disponibles.
IMPORTANTE
Las modificaciones o variaciones de los
parámetros de funcionamiento de la máquina se
deben realizar prestando la máxima atención para
no crear situaciones de conflicto con el resto de los
parámetros programados.
Por ejemplo, si se programa el parámetro Coo con valor 0°C, se debe
cambiar también el parámetro (modificable sólo por personal autorizado
con contraseña) relativo a la temperatura antihielo:
• A11 (set alarma anti-hielo) para evitar la parada de la máquina
causada por la seguridad anti-hielo, visualizada por la alarma E05
Cuando se programe el parámetro A11 con valores inferiores a los 3°C,
es indispensable utilizar agua con un porcentaje adecuado de glicol
etilénico.
I.3.10 SEÑALACIÓN DE LAS ALARMAS
I.3.10.1 Alarma panel de control principal
El display del panel de control visualiza las alarmas que pueden
presentarse en la unidad. A continuación se indica la lista de las
alarmas y el eventual tipo de restablecimiento.
Alarma Descripción alarma
E01 Alarma alta presión 1
E02 Alarma baja presión 1
E03 Alarma térmica compresor 1
E04 Alarma térmica ventilador
E05 Alarma bloqueo anti-hielo
E06 Alarma sonda ST2 averiada
E07 Alarma sonda ST3 averiada
E13 Alarma térmica compresor 2
E40 Alarma sonda ST1 averiada
E41 Alarma presostato diferencial agua
101
SECCIÓN I: USUARIO
Pulsar restablecer la
alarma, pulsar durante 2
segundos la tecla
ON/OFF,RESET-DOWN. Si
la alarma se restablece
correctamente, en el display
aparece el valor de la
temperatura del agua en
entrada. Si persiste la
alarma, en el display vuelve
a aparecer la indicación de
alarma.
Reset
Manual
Manual
Manual
Manual
Manual
Automático
Automático
Manual
Automático
Manual
