Les interrupteurs et les claviers permettent à l'installateur
d'effectuer les opérations suivantes :
• alimentation de l'unité ;
• mise en marche ;
• changement/sélection du mode de fonctionnement ;
• établissement des valeurs de réglage été et hiver
• visualisation des alarmes ;
• visualisation de l'état des composants principaux ;
• arrêt de l'unité ;
• isolation du secteur d'alimentation électrique.
Toute autre opération doit être confiée au personnel technique qualifié
RHOSS.

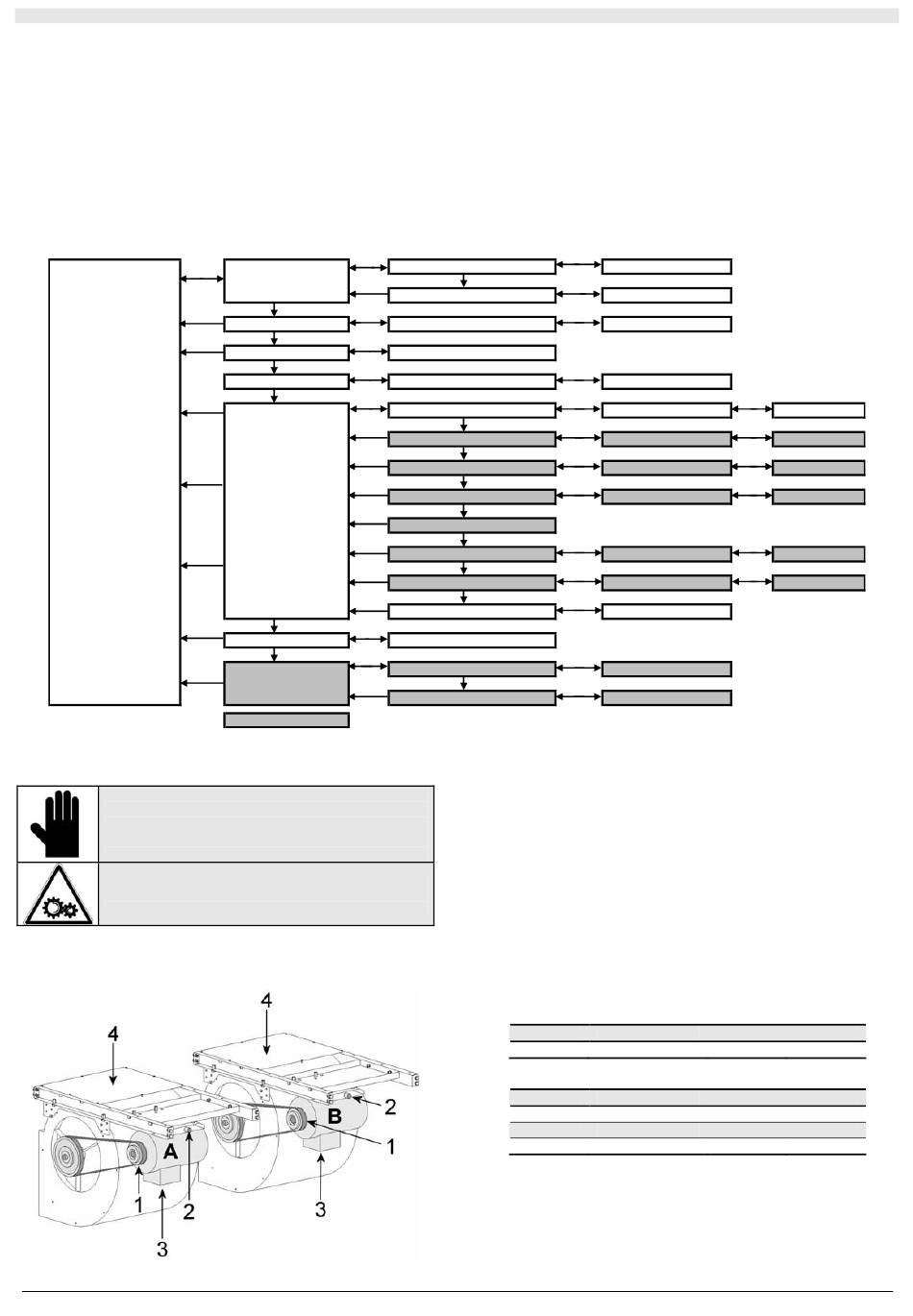

Niveau 0 (moniteur)
Visualisation
température sonde ou
alarme
II.4.3 REGLAGE DU DEBIT D'AIR DU
VENTILATEUR
IMPORTANT!
En particulier sur les versions AP il est important
de procéder à un soigneux réglage des poulies afin
de limiter l'absorption des moteurs des ventilateurs
en deçà des valeurs nominales.
DANGER ORGANES EN MOUVEMENT!
Le réglage du débit du ventilateur doit s'effectuer
alors que l'appareil est à l'arrêt.
Il est possible de régler le débit d'air dans le circuit en réglant la vitesse
des ventilateurs (réf. 4, Fig. 13). Cette opération peut être effectuée en
intervenant sur les poulies réglables (réf. 1, Fig. 13) fixées sur les
moteurs A et B (réf. 3, Fig. 13).
Niveau 1
Set point: SET
Valeur sondes: TP
Alarmes: Err
Entrées numériques: Id
Paramètres: PAR
Password: PSS
Heures compresseur: 0H1÷0H4
Heures de
fonctionnement: 0HR
Paramètres accessibles au moyen d'un MOT DE PASSE du service après-vente
Fig. 13
II.4.2.1 Paramètres de réglage modifiables depuis le
clavier
En utilisant les deux touches présentes sur le panneau de contrôle, il
est possible de faire défiler les niveaux et les paramètres de la carte.
Dans le schéma suivant sont indiqués les niveaux qui peuvent êrtre
affichés et modifiés par l'utilisateur et les paramètres accessibles à
l'aide du mot clé (réservé au seul personnel autorisé).
Niveau 2
Label Set cooling: Coo
Label Set heating: HEA
Code ing.: t 01-t 06
Alarmes déclenchées: EXX
Paramètres: i01÷i11
Par. configuration: CnF
Par. compresseur: CP
Par. ventilation: Fan
Par. alarmes: ALL
Par. pompe: PUP
Par. antigel: Fro
Par. dégivrage: dFr
Paramètres carte expansion
Valeur mot de passe
Heures pompe: 0HP
La poulie réglable (Fig. 14) permet de varier le diamètre primitif dans
les limites fixées maximum (Maxi) et minimum (Mini) indiquées dans le
tableau suivant, en variant ainsi la vitesse (N) du ventilateur.
Ci-après est indiquée la procédure de calcul de la variation du nombre
de tours du ventilateur après modification du diamètre primitif de la
poulie motrice :
N
= nb de tours du ventilateur (t/min.)
n
= nb de tours du moteur électrique (t/min.)
d
= diamètre poulie variable (mm)
D
= diamètre poulie fixe (mm)
MODÈLE
130 – 270
MODÈLE
130 – 135
140 – 150
160 – 270
(*) Le type de poulie variable montée est indiqué par le code poinçonné
sur le corps même de la poulie. Les unités sont toujours fournies avec
la poulie réglée pour la vitesse maximum du ventilateur.
65
SECTION II: INSTALLATION ET ENTRETIEN
Niveau 3
Valeur régl. refroidiss.
Valeur régl. chauff.
Valeur sondes
État entrée numérique
Paramètres: H 49
Paramètres: C 03 e C 04
Paramètres: F 25
Param.: A 04,A 06,A 11
Paramètres: r 02, r 17
Paramètres: d 02÷d 09
Paramètres: n01÷n07
Nombre d'heures
Nombre d'heures
N = n x (d/D)
Champ de réglage de la poulie (*)
Modèle Standard – CC - LA
Type de poulie Max (mm)
1 DV 105 98
Modèle AP-AP&CC-AP&LA
Type de poulie Max (mm)
1 DV 105 98
1 DV 121 114
1 DV 136 129
Niveau 4
Valeur paramètre
Valeur paramètre
Valeur paramètre
Valeur paramètre
Valeur paramètre
Valeur paramètre
Min (mm)
82,5
Min (mm)
82,5
98,5
113,5
