II.3.1 ESPACES TECHNIQUES DE DEGAGEMENT
IMPORTANT!
Lors du positionnement de l'unité, prévoir les
espaces techniques minimum recommandés et
veiller à ce qu'il soit possible d'accéder aux
branchements hydrauliques et électriques.
Une installation réalisée sans respecter les espaces techniques
conseillés provoquera un mauvais fonctionnement de l'unité et une
augmentation de la puissance absorbée, ainsi qu'une réduction
sensible de la puissance frigorifique assurée, en raison d'une
augmentation de la pression de condensation. L'espace au-dessus de
l'unité doit être exempt d'obstacles. Dans le cas où l'unité est entre des
parois, les distances indiquées sont valables seulement si la hauteur
des parois adjacentes n'est supérieure à l'unité elle-même.
En cas d'installation de plusieurs unités, la distance minimale entre les
batteries à ailettes ne doit pas être inférieure à 2 m ; on évite ainsi des
interférences dans le fonctionnement des modules de
condensation/ventilation de chaque machine. Des espaces supérieurs à
ceux indiqués par les fig. 5 et 6 devront être garantis pour pouvoir
éventuellement déplacer les composants à changer.

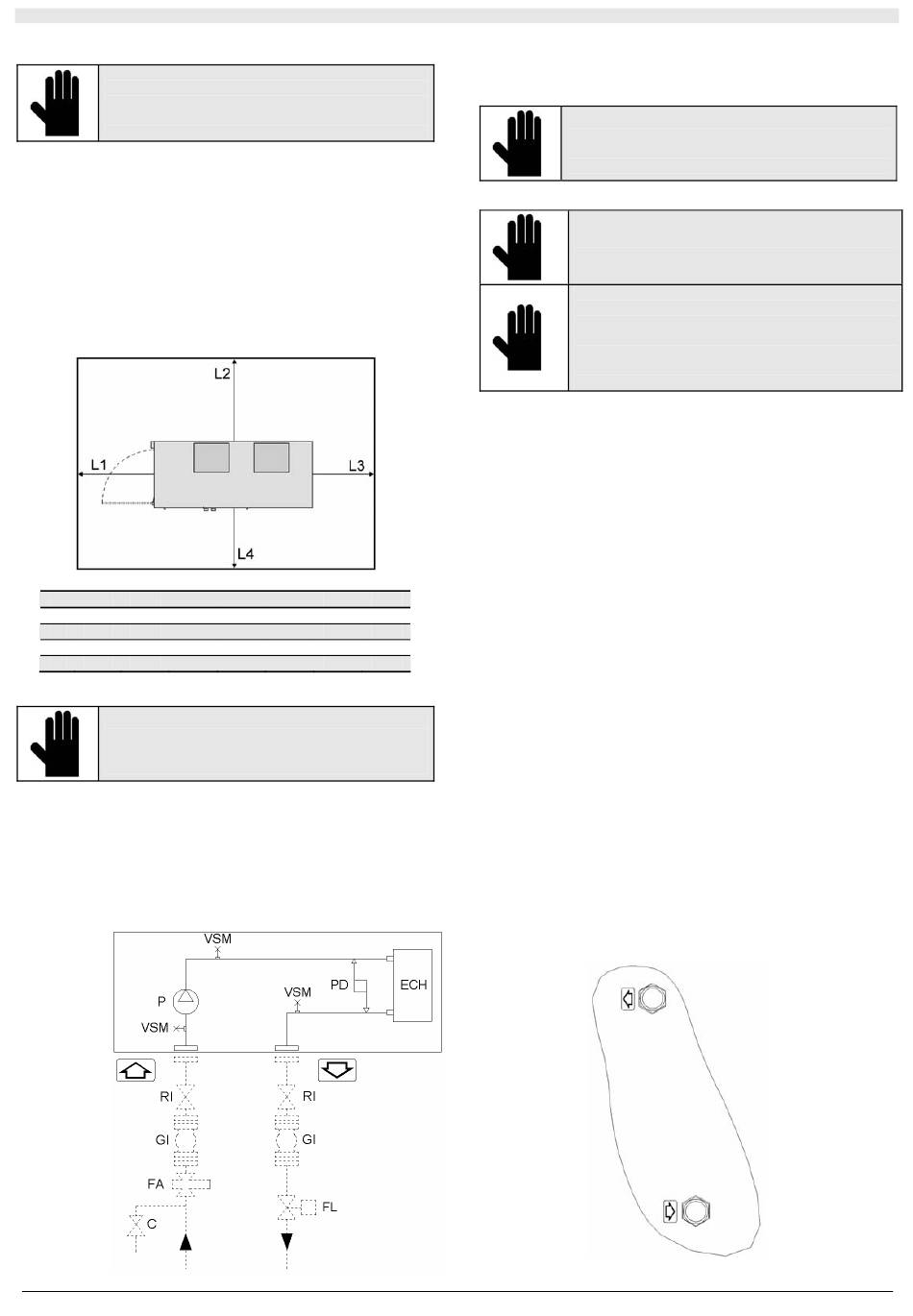

Fig. 10
Modèle 130 135
L1 mm 1500 1500
L2 mm 1500 1500
L3 mm 1000 1000
L4 mm 1000 1000
II.3.2 REPARTITION DES POIDS
IMPORTANT!
Une installation correcte de l'appareil implique sa
mise de niveau et un plan d'appui à même d'en
supporter le poids.
L'installation de l'unité est possible tant au niveau du sol que sur les
toits terrasses des bâtiments. Pour une installation correcte consulter
les annexes (A4 Distribution des poids).
En cas d'installation de l'unité dans des bâtiments ne devant pas
ressentir les vibrations mécaniques, sont utilisés des systèmes d'appui
qui isolent l'appareil du plan de soutien rigide.
Différemment, le risque de transmission des vibrations par le plan
d'appui peut être éliminé en installant, à hauteur des points prévus à cet
II.3.3.1 Version PUMP - P
145 150 160 270
1500 1500 1500 1500
1500 1500 1500 1500
1000 1000 1000 1000
1000 1000 1000 1000
effet sous la structure portante de l'unité, les supports antivibratils
spéciaux en caoutchouc fournis comme accessoires (KSA : supports
antivibratiles en caoutchouc). Les poids des unités sont reportés sur les
tableaux en annexe (voir A4 Distribution des poids).
IMPORTANT!
En cas de difficulté pour résoudre le problème des
vibrations, s'adresser à des techniciens
spécialisés.
II.3.3

RACCORDEMENTS HYDRAULIQUES

IMPORTANT!
Le circuit hydraulique et le raccordement de l'unité
au circuit doivent être réalisés en respectant les
normes nationales et locales en vigueur.
IMPORTANT !
Il est recommandé d'installer des soupapes d'arrêt
qui isolent l'unité du reste du réseau. Il est
obligatoire de monter des filtres à trame de section
carrée (avec côté de 0,8 mm), aux dimensions et
pertes de charge adaptées à l'installation. Nettoyer
périodiquement le filtre.
Les unités sont pourvues de raccords hydrauliques mâles de 2"G.
Des vannes de purge et des vannes d'arrêt doivent être montées sur
les tuyauteries d'entrée et de sortie de l'unité afin d'isoler la machine du
reste de l'installation et de faire en sorte qu'il soit possible de vider
l'échangeur et/ou de procéder aux éventuelles opérations d'entretien ou
encore à l'enlèvement de la machine. Doit être monté un filtre sur le
tuyau de retour du circuit et des joints antivibratils à hauteur des
raccords hydrauliques. Après avoir terminé le raccordement de l'unité,
s'assurer de l'absence de fuite au niveau des tuyaux et purger l'air
présente dans le circuit. Dans les chapitres suivants sont indiqués les
raccordements hydrauliques dans les différentes versions de l'unité.
P Pompe de circulation primaire
P/PD
Pompe de circulation primaire plus stand-by
PU Pompe de circulation secondaire côté utilisateur
PU/DP
Pompe de circulation secondaire côté utilisateur plus
stand-by
ECH Échangeur à plaques
M
Manomètre installation
PD Pressostat différentiel
SA Réservoir d'accumulation
VE Vase d'expansion
VR Clapet anti-retour
VS Soupape de sécurité
VSM Vanne de purge d'air/de vidange manuel
------- Branchement à la charge de l'installateur
C
Réducteur de pression
FA Filtre eau
FL Fluxostat
GI Raccord antivibrant
RI Robinet de coupure
S Robinet de vidange circuit
SI Réservoir circuit
Position des raccords sur le panneau de l'unité
59
SECTION II: INSTALLATION ET ENTRETIEN
Légendes :
