II.4 FONCTIONNEMENT ET REGLAGE
II.4.1 FONCTIONNEMENT GENERAL ET GESTION
A MICROPROCESSEUR DE L'UNITE
II.4.1.1 Carte de contrôle à microprocesseur
Le contrôle électronique se compose de deux parties principales :
• Unité de base ou CARTE INPUT/OUTPUT (entrées/sorties).
• Unité de contrôle ou PANNEAU INTERFACE UTILISATEUR.

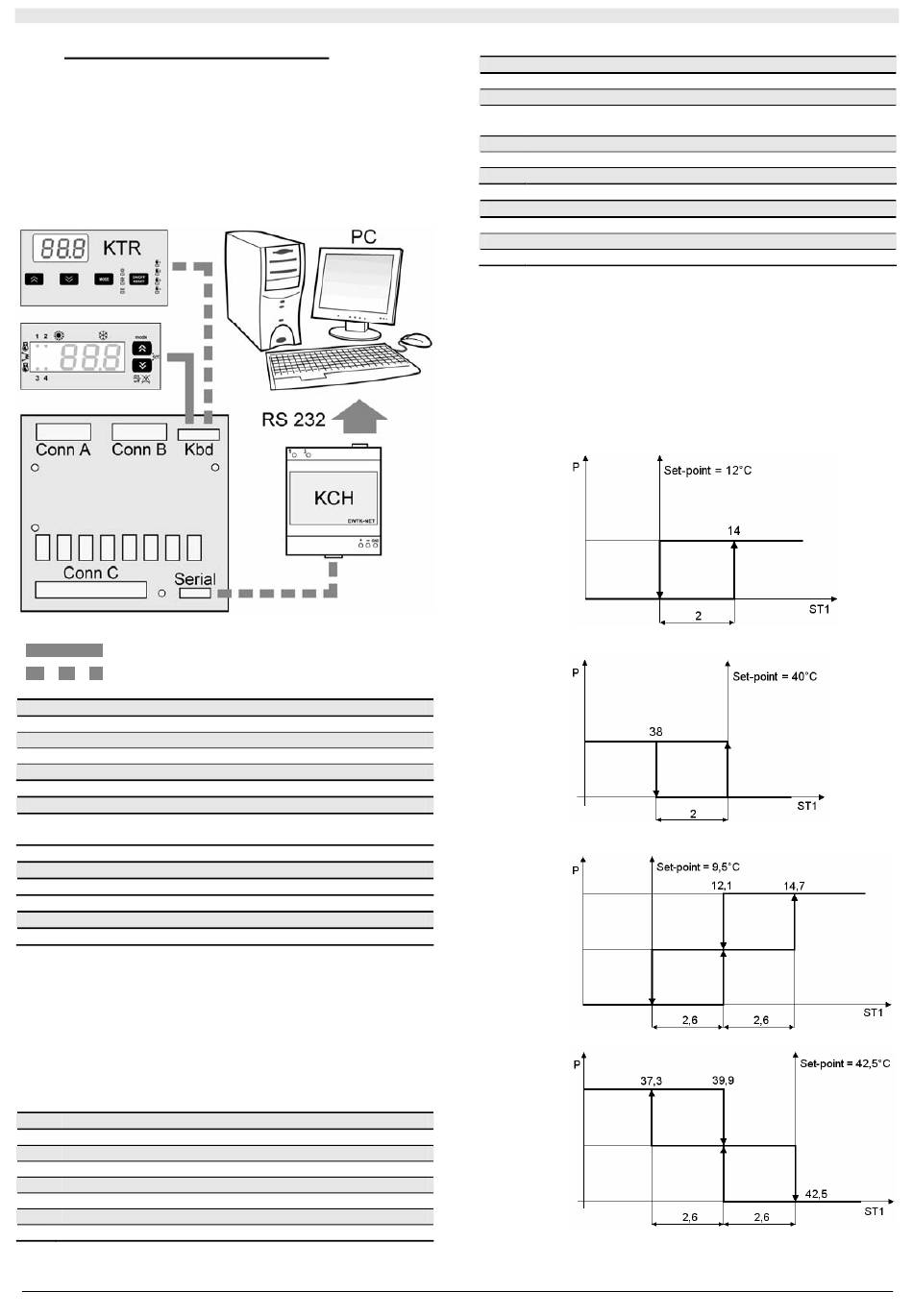

• Synoptique de composition du système :
Fig. 12
Câblé en usine
Option
Conn A – Conn B
Entrées numériques (protections unité et commandes à distance)
Entrées analogiques (sondes température et pression)
Entrées analogiques (signal 0÷10 Vdc pour KFI)
Alimentation 12 Vac
Entrées numériques à relais (commano bobines, vannes et contrôle
à distance)
Raccordement avec le KCH (option)
Clavier bord machine/à distance
II.4.1.2 Carte input/output
○ La carte input/output se compose des éléments principaux suivants :
• section comprenant le microprocesseur et les mémoires qui gèrent
l'algorithme de contrôle de la machine ;
• section assurant l'interface vers le réseau de supervision et le
panneau interface ;
• section dédiée aux entrées/sorties qui permettent la réalisation de
l'interface vers les dispositifs contrôlés par un bornier à connecteurs
amovibles.
Entrées NUMÉRIQUES
ID1 Pressostat différentiel eau
ID2 On/Off à distance
ID3 Eté-Hiver à distance (en cas de pompe à chaleur)
ID4 Thermique compresseur 1
ID5 Thermique compresseur 2 (uniquement pour modèles 260)
ID6 Pressostat de basse pression circuit 1
ID10 Pressostat de haute pression circuit 1
Conn C
Serial
Kbd
R1 Contacteur compresseur 1
R2 Contacteur compresseur 2 (uniquement pour modèles 270)
R3 Vanne d'inversion de cycle circuit 1 (en cas de pompe à
chaleur)
R5
Résistance antigel
R6 Contacteur ventilateurs
R7 Commande pompe
ST1 Sonde eau entrée évaporateur (sonde de travail)
ST2 Sonde eau sortie évaporateur (sonde antigel)
ST3: Transducteur de pression circuit 1 (sonde dégivrage)
II.4.2 INSTRUCTIONS DE MISE AU POINT ET
REGLAGE
Le réglage de l'unité est basé sur la température d'eau arrivant au
condenseur/évaporateur. Le contrôle de la température s'effectue par
un réglage du type proportionnel à bande latérale. Après avoir
sélectionné le point de consigne ainsi que le différentiel sur lequel
s'effectuera le contrôle de la température d'eau, la commande, en
fonction du nombre de compresseurs utilisables, se chargera de les
gérer de façon à satisfaire la charge thermique nécessaire.
Cooling
130÷160
Heating
130÷160
Cooling
270
Heating
270
64
SECTION II: INSTALLATION ET ENTRETIEN
Sorties NUMÉRIQUES
Entrées ANALOGIQUES
