FUNCIONAMIENTO Y AJUSTE

II.4.1 FUNCIONAMIENTO GENERAL GESTIÓN
CON MICROPROCESADOR DE LA UNIDAD
II.4.1.1 Tarjeta de control con microprocesador
El control electrónico se compone básicamente de dos partes:
• Unidad básica denominada TARJETA INPUT/OUTPUT
(entradas/salidas).
• Unidad de control denominada PANEL INTERFAZ DE USUARIO.

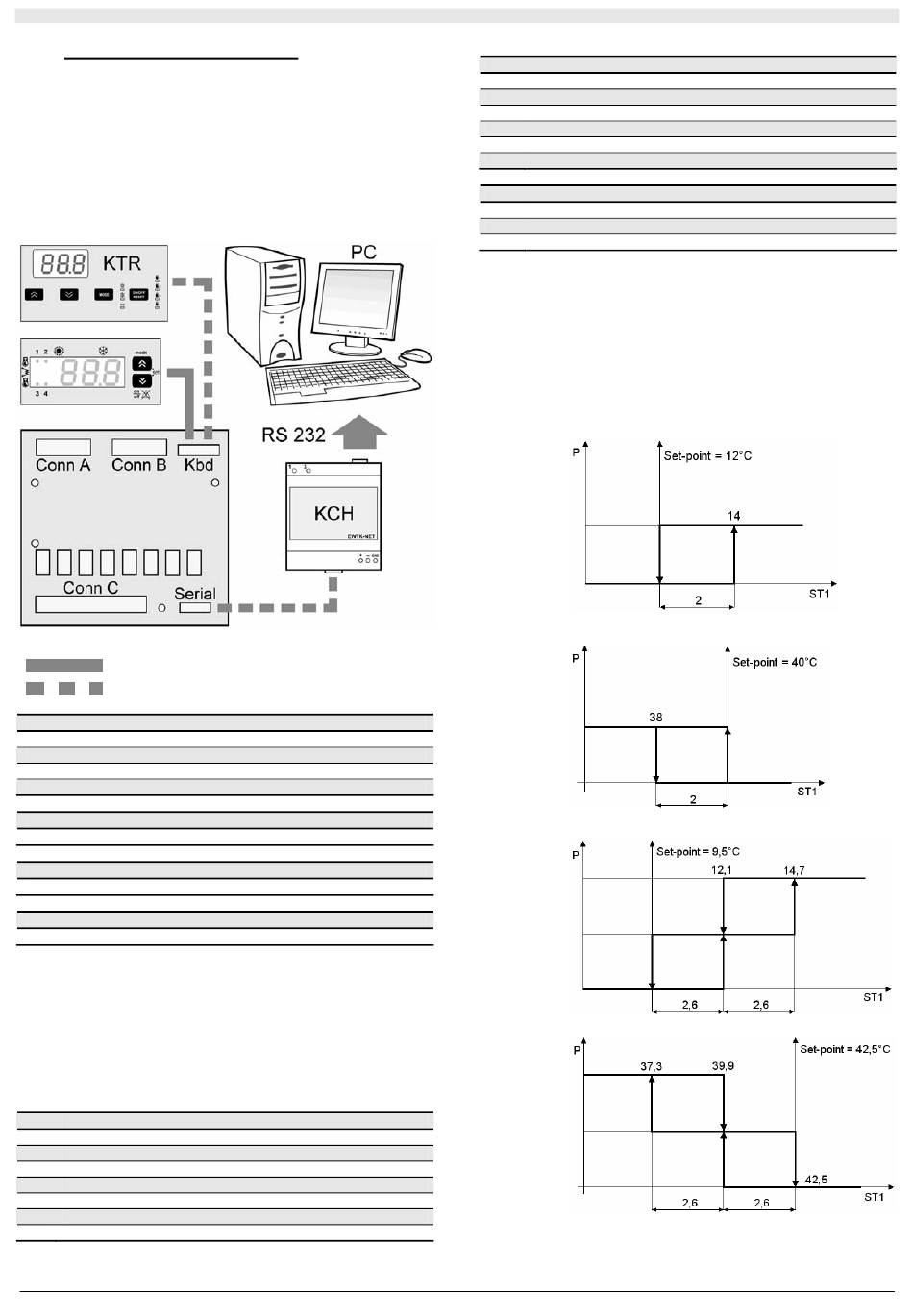

• Sinóptico de composición del sistema:
Fig. 12
Cableado en fábrica
Opcional
Con A – Con B
Entradas digitales (protecciones unidad y mandos remotos)
Entradas analógicas (sondas de temperatura y presión)
Salidas analógicas (señal 0÷10 Vdc para KFI)
Alimentación 12 Vac
Salidas digitales de relé (mando bobinas, válvula y control remoto)
Conexión con el KCH (opcional)
Teclado a bordo máquina / remoto
II.4.1.2 Tarjeta input/output
○ La tarjeta input/output se compone básicamente de:
• sección que comprende el microprocesador y las memorias que
gestionan el algoritmo de control de la máquina;
• sección dedicada a la conexión con la red de supervisión y el panel
interfaz;
• sección dedicada a las entradas/salidas que permiten la conexión
con los dispositivos controlados por medio de un tablero de bornes con
conectores extraíbles.
Entradas DIGITALES
ID1 Presostato diferencial agua
ID2 On/off remoto
ID3 Verano/invierno remoto (en caso de bomba de calor)
ID4 Térmica compresor 1
ID5 Térmica compresor 2 (sólo para modelos 260)
ID6 Presostato de baja presión circuito 1
ID10 Presostato de alta presión circuito 1
Con C
Serial
Kbd
SECCIÓN II: INSTALACIÓN Y MANTENIMIENTO
R1 Contactor compresor 1
R2 Contactor compresor 2 (sólo para modelos 270)
R3 Válvula inversión ciclo circuito 1 (en caso de bomba de calor).
R5 resistencia anti-hielo
R6 Contactor ventiladores
R7 Control bomba
ST1
Sonda agua entrada evaporador (sonda trabajo)
ST2 Sonda agua salida evaporador (sonda anti-hielo)
ST3 Transductor de presión circuito 1 (sonda de desescarche)
II.4.2 INSTRUCCIONES PARA LA PUESTA A
PUNTO Y EL AJUSTE
El ajuste de la unidad se basa en la temperatura de entrada del agua
en el condensador/evaporador. El control de la temperatura se lleva a
cabo con un ajuste de tipo proporcional de banda lateral. Una vez
seleccionado el punto de consigna y el diferencial donde se realizará el
control de la temperatura del agua será el mismo controlador el que,
según el número de compresores utilizables, se encargará de
administrarlos para satisfacer la carga térmica del usuario.
Cooling
130÷160
Heating
130÷160
Cooling
270
Heating
270
110
Salidas DIGITALES
Entradas ANALÓGICAS
