universal robots CB3 Benutzerhandbuch Seite 29

3.2 Montage
Outer diameter of robot
mounting flange

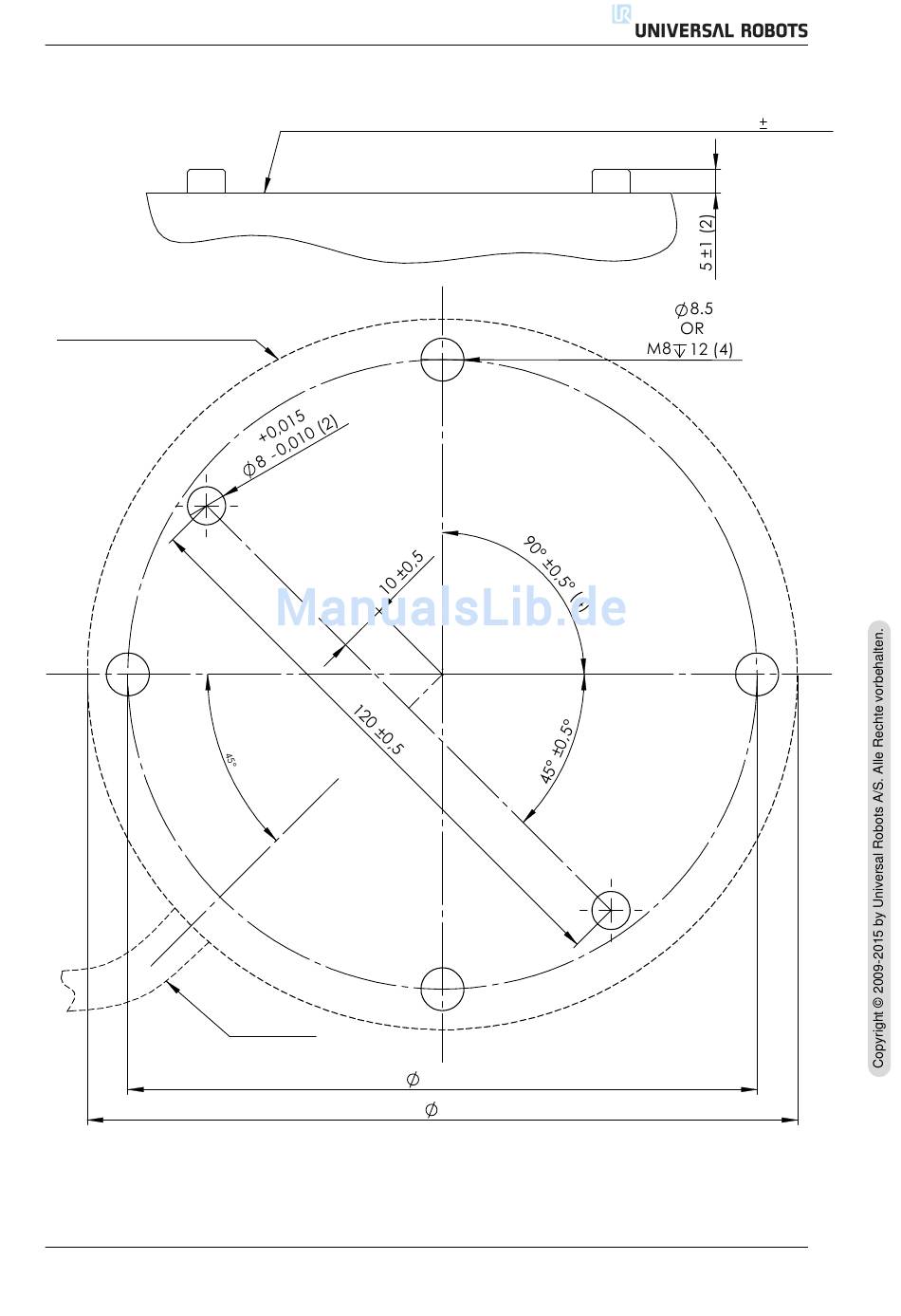

Abbildung 3.1: L ¨ ocher zur Montage des Roboters. Verwenden Sie vier M8 Schrauben. Alle Maßangaben
sind in mm.
Version 3.1 (rev. 17782)
Surface on which the robot is fitted. It should be flat within
Cable exit
132 ±0,5
149
I-17
0.05mm
UR5/CB3
