3.6.19 Motorlagerströme
Bei allen mit Frequenzumrichtern mit 110 kW oder höheren Leistungen installierten Motoren müssen B-seitig (gegenantriebseitig) isolierte Lager eingebaut
werden, um Lagerströme zu beseitigen. Um A-seitige (antriebsseitige) Lager- und Wellenströme auf ein Minimum zu beschränken, ist richtige Erdung von
Frequenzumrichter, Motor, angetriebener Maschine und Motor zur angetriebenen Maschine erforderlich.

Standardstrategien zur Minimierung:

1. Isoliertes Lager verwenden.
2. Strenge Installationsverfahren anwenden.
- Die EMV-Installationsrichtlinie streng befolgen
- Eine gute hochfrequent wirksame Verbindung zwischen dem Motor und dem Frequenzumrichter herstellen, zum Beispiel über ein
abgeschirmtes Kabel mit einer 360°-Verbindung im Motor und im Frequenzumrichter
- Für einen Pfad niedriger Impedanz vom Frequenzumrichter zur Gebäudeerdung und vom Motor zur Gebäudeerdung sorgen; dies kann
bei Pumpen schwierig sein
- Eine direkte Erdverbindung zwischen Motor und Last herstellen
- Den Schutzleiter (PE) verstärken, sodass die hochfrequent wirksame Impedanz im PE niedriger ist
- Sicherstellen, dass Motor und Lastmotor aufeinander abgestimmt sind
3. IGBT-Taktfrequenz absenken.
4. Wechselrichtersignalform ändern, 60° AVM gegenüber SFAVM.
5. Ein Wellenerdungssystem installieren oder eine Trennkupplung zwischen Motor und Last verwenden.
6. Leitfähiges Schmierfett auftragen.
7. Wenn die Anwendung dies zulässt, Betrieb bei niedrigen Motordrehzahlen durch Verwendung der minimalen Drehzahleinstellungen des Fre-
quenzumrichters vermeiden.
8. Sicherzustellen versuchen, dass die Netzspannung zur Erde symmetrisch ist. Dies kann bei IT-, TT-, TN-CS-Netzen oder Systemen mit geerdetem
Zweig schwierig sein.
9. Ein dU/dt- oder Sinusfilter verwenden.
3.6.20 Steuerkabelführung
Alle Steuerleitungen mit der festgelegten Steuerkabelführung befestigen
(siehe Abbildung). Denken Sie daran, die Abschirmungen ordnungsge-
mäß anzuschließen, um optimale elektrische Störfestigkeit sicherzustel-
len.
Feldbus-Anschluss
Anschlüsse werden an die entsprechenden Optionen auf der Steuerkarte
hergestellt. Nähere Informationen siehe das entsprechende Feldbus-Pro-
dukthandbuch. Das Kabel muss an der linken Innenseite des Frequen-
zumrichters verlegt und zusammen mit anderen Steuerleitungen befes-
tigt werden (siehe Abbildung).
MG.20.P3.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss

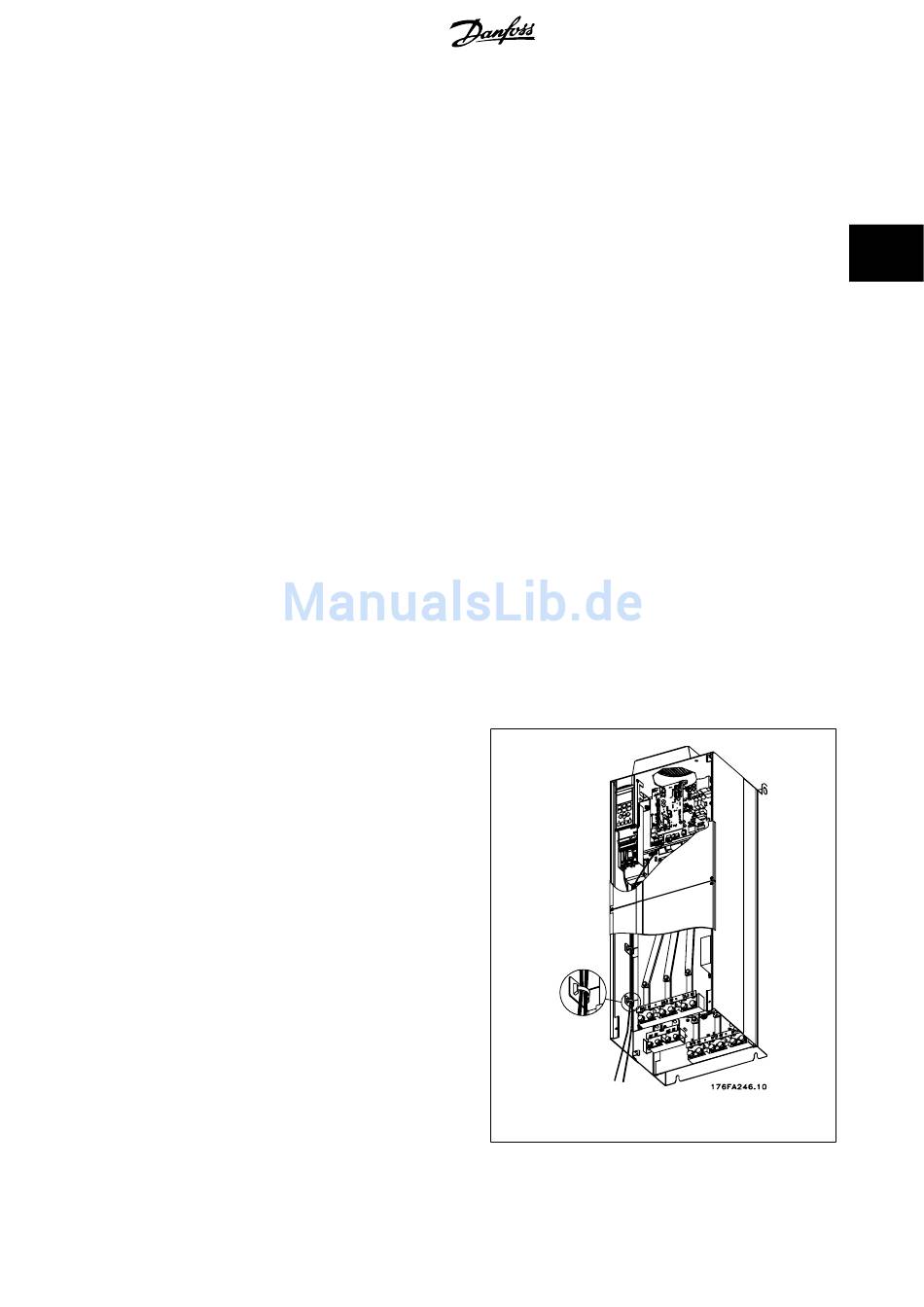

Abbildung 3.51: Verlegung von Steuerkabeln
