3.3 Galvanische Trennung (PELV)

3.3.1 PELV – Protective Extra Low Voltage
(Schutzkleinspannung)
Protective Extra Low Voltage (PELV) bietet Schutz durch
3 3
Schutzkleinspannung. Ein Schutz gegen elektrischen Schlag
gilt als gewährleistet, wenn die Stromversorgung vom Typ
PELV (Protective Extra Low Voltage / Schutzkleinspannung)
ist und die Installation gemäß den örtlichen bzw.
nationalen Vorschriften für PELV-Versorgungen ausgeführt
wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06
entsprechen PELV (Schutzkleinspannung – Protective Extra
Low Voltage) (gilt nicht bei geerdetem Dreiecknetz größer
400 V).
Die galvanische (sichere) Trennung wird erreicht, indem die
Anforderungen für höhere Isolierung erfüllt und die
entsprechenden Kriech-Luftabstände beachtet werden.
Diese Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachst-
ehender Beschreibung bilden, erfüllen ebenfalls die
Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN
61800-5-1.

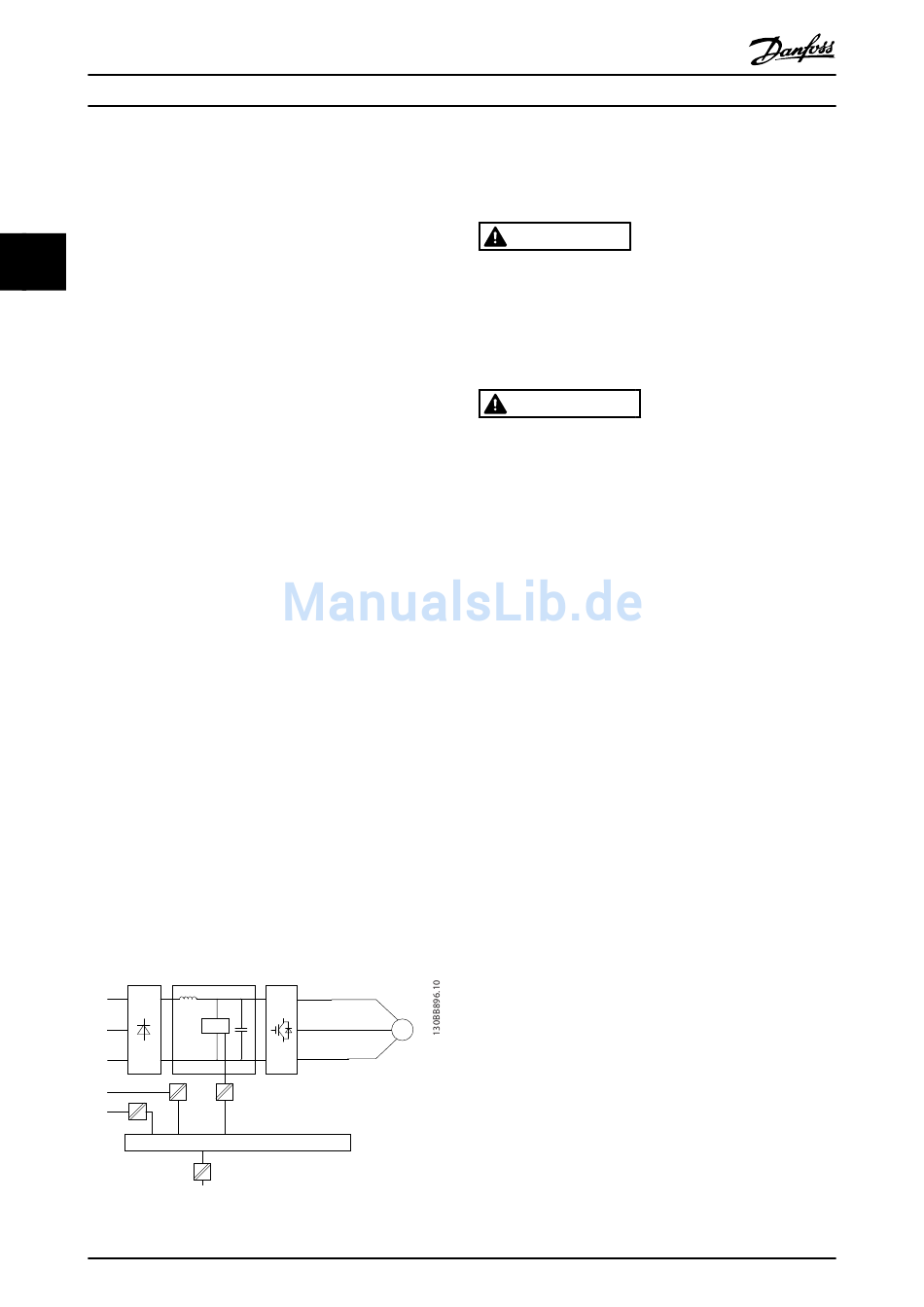

Die galvanische PELV-Trennung ist an fünf Punkten
vorhanden (siehe illustration):
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
0,18-22 kW
1. Stromversorgung (SMPS)
2. Opto-Schalter, Kommunikation zwischen AOC und
MOC
3. Ausgangsrelais
2
3
24
VLT Micro Drive Projektierungshandbuch
SMPS
1
a
MG02K103 – VLT
Eine funktionale galvanische Trennung (a auf der
Zeichnung) ist für die RS485-Standardbusschnittstelle
vorgesehen.
VORSICHT
Installation in großer Höhenlage:
Wenden Sie sich bei einer Installation in einer Höhe von
mehr als 2 km hinsichtlich PELV (Protective extra low
voltage / Schutzkleinspannung) an Danfoss.

3.4 Erdableitstrom

WARNUNG
ENTLADUNGSZEIT
Das Berühren spannungsführender Teile – auch nach der
Trennung vom Netz – ist lebensgefährlich.
Stellen Sie ebenfalls sicher, dass andere Spannungs-
eingänge, wie DC-Zwischenkreiskopplung, sowie der
Motoranschluss für kinetischen Speicher getrennt worden
sind.
Lassen Sie vor dem Berühren elektrischer Bauteile
mindestens die im Abschnitt Sicherheitshinweise
angegebene Zeit verstreichen.
Eine kürzere Wartezeit ist nur zulässig, wenn auf dem
Typenschild für das jeweilige Gerät angegeben.
HINWEIS
Erdableitstrom
Der Erdableitstrom vom Frequenzumrichter überschreitet
3,5 mA. Gemäß den Anforderungen der EN 50178 muss z.
B. der Kabelquerschnitt der Erdverbindung mindestens 10
mm 2 betragen oder es müssen 2 getrennt verlegte
Erdungskabel verwendet werden.
Fehlerstromschutzschalter
Dieses Produkt kann einen Gleichstrom im Schutzleiter
verursachen. Wird zum Schutz bei direktem oder
indirektem Berühren ein Fehlerstromschutzschalter
(Residual Current Device, RCD) verwendet, darf nur der Typ
B auf der Versorgungsseite des Produkts eingesetzt
werden. Andernfalls müssen andere Schutzmaßnahmen
ergriffen werden, wie die Trennung von der Umgebung
durch doppelte oder verstärkte Isolierung oder Trennung
vom Versorgungssystem durch einen Transformator. Siehe
auch Anwendungshinweis Schutz gegen elektrische Gefahren
MN90G202.
M
Die Schutzerdung des Frequenzumrichter und die
Verwendung von Fehlerstromschutzschaltern muss immer
den einschlägigen Vorschriften entsprechen.
®
