2.11. Galvanische Trennung (PELV)

2.11.1. PELV - Protective Extra Low Voltage (Schutzkleinspannung)

2
PELV bietet Schutz durch Schutzkleinspannung nach EN 50178. Ein Schutz gegen elektrischen Schlag gilt als gewährleistet, wenn die Stromversorgung
vom Typ PELV ist und die Installation gemäß den örtlichen bzw. nationalen Vorschriften für PELV-Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06 entsprechen PELV (gilt nicht für 525-600 V-Geräte und bei geerdetem Dreieck-Netz größer 300
V).
Die galvanische (sichere) Trennung wird erreicht, indem die Anforderungen für höhere Isolierung erfüllt und die entsprechenden Kriech-/Luftabstände
beachtet werden. Die Anforderungen sind in der Norm EN 61800-5-1 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß nachstehender Beschreibung bilden, erfüllen ebenfalls die Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN 61800-5-1.
Die galvanische PELV-Trennung ist an sechs Punkten vorhanden (siehe Abbildung):
Um den PELV-Schutzgrad beizubehalten, müssen alle steuerklemmenseitig angeschlossenen Geräte den PELV-Anforderungen entsprechen, d. h. Ther-
mistoren müssen beispielsweise verstärkt/zweifach isoliert sein.
1. Netzteil (SMPS) einschließlich Isolation des Signals U
Gleichstrom-Zwischenkreisspannung anzeigt.
2. Gate-Treiber zur Ansteuerung der IGBTs (Triggertransformato-
ren/Optokoppler).
3. Stromwandler.
4. Bremselektronik (Optokoppler).
5. Einschaltstrombegrenzung, EMV und Temperaturmesskreise.
6. Ausgangsrelais.
Eine funktionale galvanische Trennung (a und b auf der Zeichnung) ist für die optionale externe 24 V-Versorgung und für die RS485-Standardbusschnitt-
stelle vorgesehen.
Installation in großen Höhenlagen
380 - 500 V: Bei Höhen über 3 km über NN ziehen Sie bitte Danfoss Drives zu PELV (Schutzkleinspannung) zurate.
525 - 690 V: Bei Höhen über 2 km über NN ziehen Sie bitte Danfoss Drives zu PELV (Schutzkleinspannung) zurate.

2.12. Erdableitstrom

Warnung:
Das Berühren spannungsführender Teile – auch nach der Trennung vom Netz – ist lebensgefährlich.
Achten Sie darauf, dass alle Spannungseingänge, wie z. B. die Zwischenkreiskopplung (Zusammenschalten von Gleichstrom-Zwischen-
kreisen) sowie der Motoranschluss (z. B. bei kinetischem Speicher), abgeklemmt wurden.
Wartezeiten vor dem Berühren von elektrischen Teilen sind mindestens: Siehe Abschnitt
Eine kürzere Wartezeit als angegeben ist nur möglich, wenn dies auf dem Typenschild des jeweiligen Geräts entsprechend vermerkt
ist.
34
, das die
DC

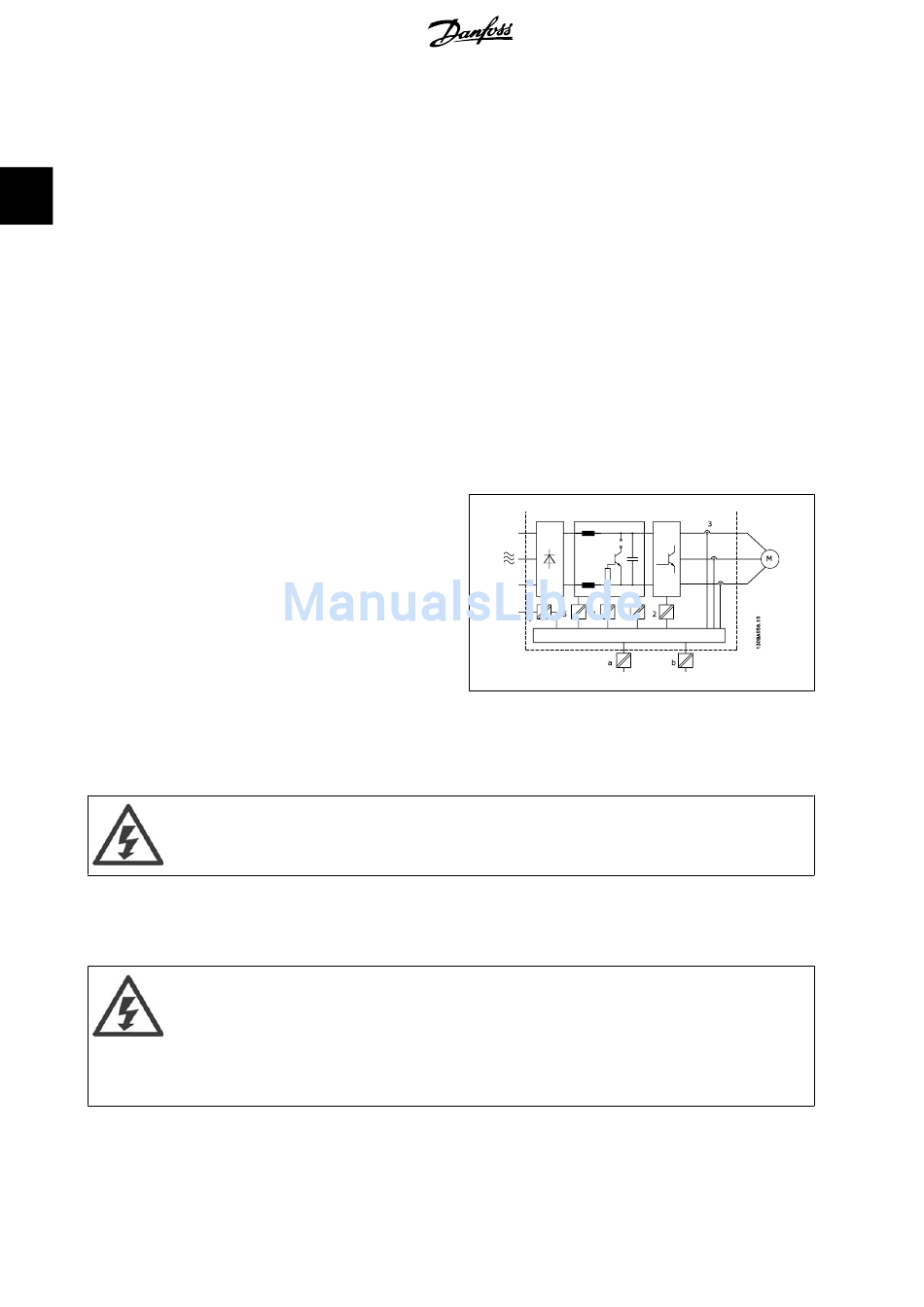

Abbildung 2.4: Galvanische Trennung
®
