Produktübersicht
2 Produktübersicht

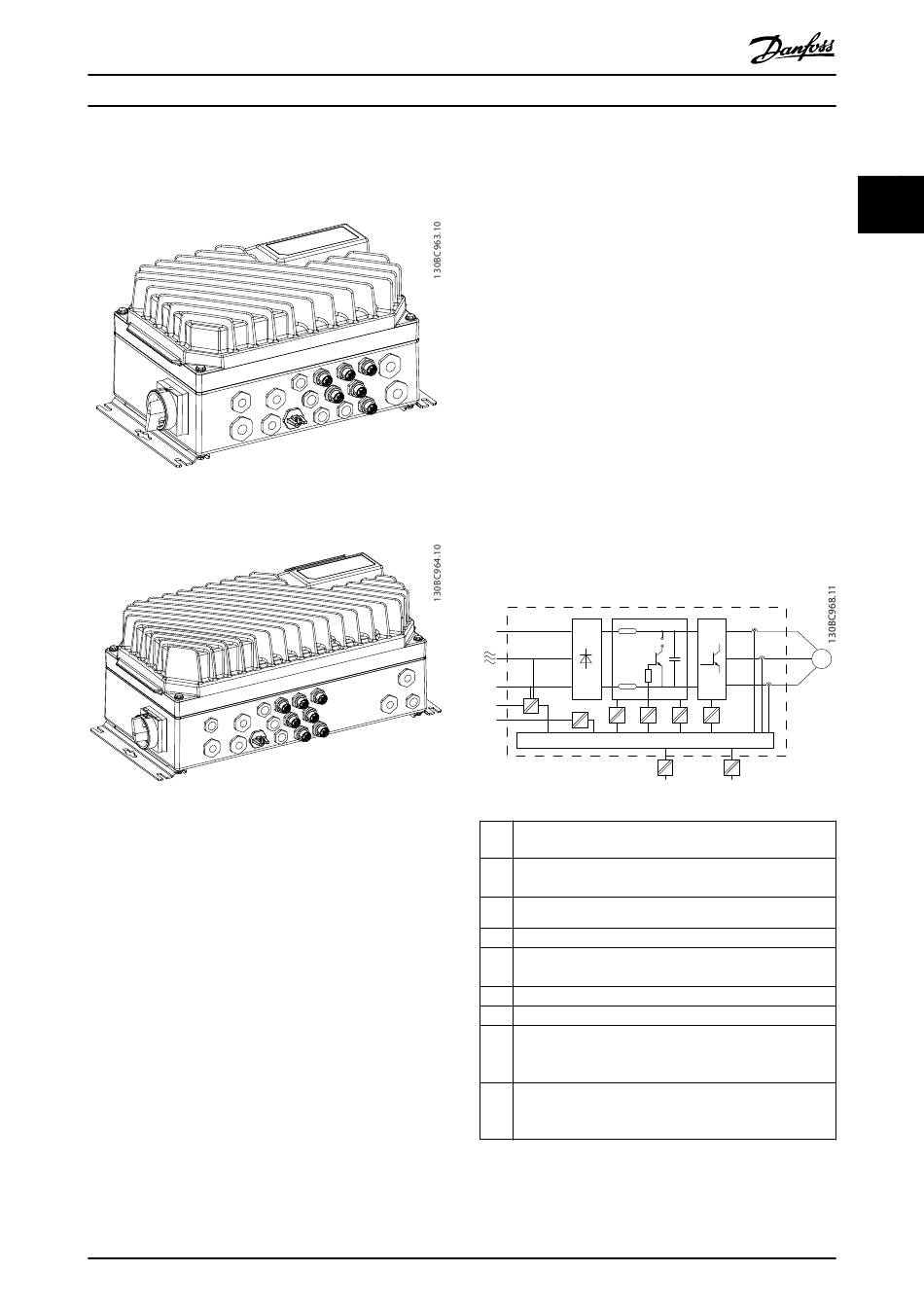

Abbildung 2.1 Kleines Gerät
Abbildung 2.2 Großes Gerät

2.1 Galvanische Trennung (PELV)

2.1.1 PELV (Schutzkleinspannung) –
Protective Extra Low Voltage
PELV bietet Schutz durch Kleinspannung. Ein Schutz gegen
elektrischen Schlag gilt als gewährleistet, wenn die
Stromversorgung vom Typ PELV (Schutzkleinspannung –
Protective Extra Low Voltage) ist und die Installation
gemäß den örtlichen bzw. nationalen Vorschriften für PELV-
Versorgungen ausgeführt wurde.
Alle Steuerklemmen und die Relaisklemmen 01-03/04-06
entsprechen PELV (Protective Extra Low Voltage) – gilt
nicht bei geerdetem Dreieck-Netz größer 400 V.
MG04H303
Projektierungshandbuch
Die galvanische (sichere) Trennung wird erreicht, indem die
Anforderungen für höhere Isolierung erfüllt und die
entsprechenden Kriech-/Luftstrecken beachtet werden.
Diese Anforderungen sind in der Norm EN 61800-5-1
beschrieben.
Die Bauteile, die die elektrische Trennung wie in
Abbildung 2.3 beschrieben bilden, erfüllen ebenfalls die
Anforderungen für höhere Isolierung und der
entsprechenden Tests gemäß Beschreibung in EN
61800-5-1.
Die galvanische PELV-Trennung ist an 6 Punkten vorhanden
(siehe Abbildung 2.3).
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
7
1 Schaltnetzteil (SMPS) einschließlich Isolation des Signals
U
DC
2 IGBT-Ansteuerkarte zur Ansteuerung der IGBTs (Triggert-
ransformatoren/Optokoppler).
3 Stromwandler.
4 Bremselektronik (Optokoppler).
5 Einschaltstrombegrenzung, Funkfrequenzstörung und
Temperaturmesskreise.
6 Ausgangsrelais.
7 Mechanische Bremse.
8 Eine funktionale galvanische Trennung für die optionale
externe 24-V-Versorgung und für die RS485-Standardbus-
schnittstelle.
9 Eine funktionale galvanische Trennung für die optionale
externe 24-V-Versorgung und für die RS485-Standardbus-
schnittstelle.
Abbildung 2.3 Galvanische Trennung
