Produktübersicht
VLT Decentral Drive FCD 302

2.3 Regelungsstrukturen

2.3.1 Regelungsstruktur bei VVC
+
Advanced Vector Control
2 2
+

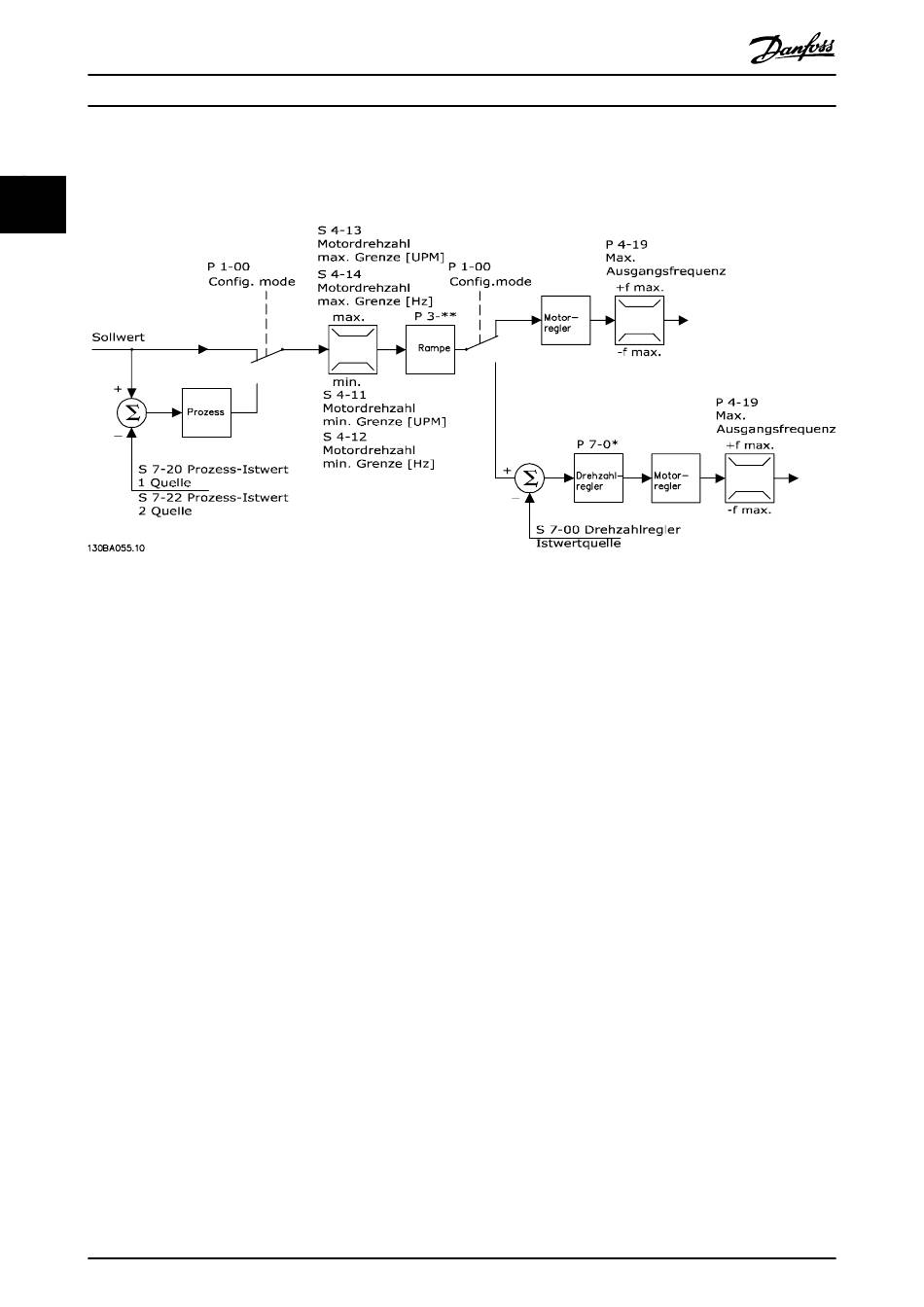

Abbildung 2.6 Regelungsstruktur in VVC -Konfigurationen mit und ohne Rückführung
+
In der in Abbildung 2.6 gezeigten Konfiguration ist Parameter 1-01 Steuerprinzip auf [1] VVC eingestellt und
Parameter 1-00 Regelverfahren auf [0] Ohne Rückführung. Der resultierende Sollwert aus dem Sollwertsystem wird in der
Rampenbegrenzung und Drehzahlbegrenzung empfangen und durch sie geführt, bevor er an die Motorregelung übergeben
wird. Der Ausgang der Motorregelung ist dann zusätzlich durch die maximale Frequenzgrenze beschränkt.
Wenn Parameter 1-00 Regelverfahren auf [1] Mit Drehgeber eingestellt ist, wird der resultierende Sollwert von der Rampenbe-
grenzung an einen PID-Drehzahlregler übergeben. Die Parameter für den PID-Drehzahlregler befinden sich in
Parametergruppe 7-0* PID Drehzahlregler. Der resultierende Sollwert vom PID-Drehzahlregler wird beschränkt durch die
Frequenzgrenze an die Motorsteuerung geschickt.
Wählen Sie [3] PID-Prozess in Parameter 1-00 Regelverfahren, um den PID-Prozessregler zur Regelung mit Rückführung (z. B.
bei einer Druck- oder Durchflussregelung) zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in Parame-
tergruppe 7-2* PID-Prozess Istw. und Parametergruppe 7-3* PID Prozessregler.
