Produktübersicht
2 2
L1 91
L2 92
L3 93

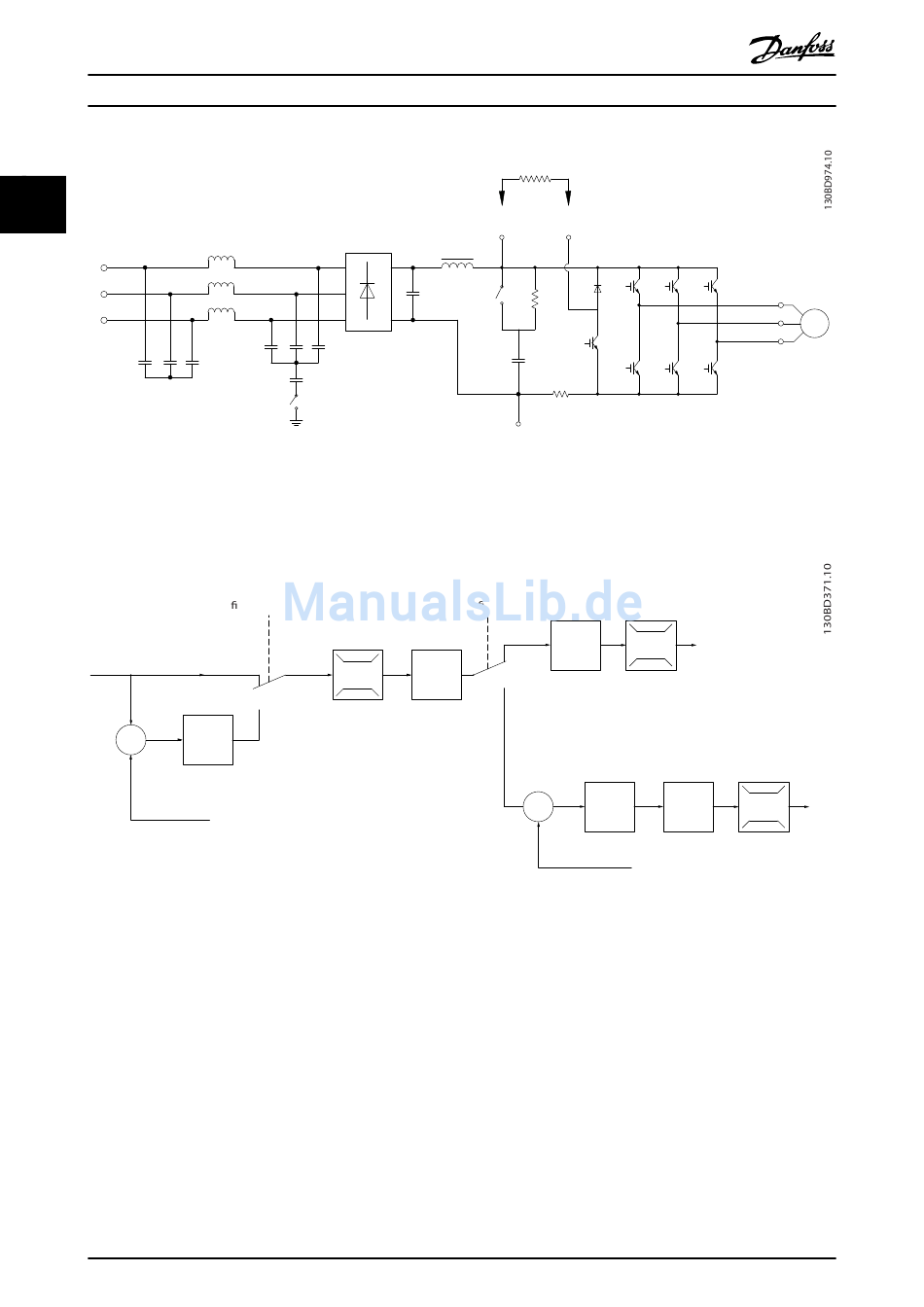

Abbildung 2.9 Steuerschaltbild

2.3.3 Regelungsstruktur in VVC

Ref.
+
S
_
P 7-20 Process feedback
1 source
P 7-22 Process feedback
2 source
Abbildung 2.10 Regelungsstruktur in VVC
In der in Abbildung 2.10 gezeigten Konfiguration ist Parameter 1-01 Motor Control Principle auf [1] VVC
Parameter 1-00 Configuration Mode auf [0] Ohne Rückführung. Der resultierende Sollwert aus dem Sollwertsystem wird in der
Rampenbegrenzung und Drehzahlbegrenzung empfangen und durch sie geführt, bevor er an die Motorregelung übergeben
wird. Der Ausgang der Motorregelung ist dann zusätzlich durch die maximale Frequenzgrenze beschränkt.
Wenn Parameter 1-00 Configuration Mode auf [1] Mit Drehgeber eingestellt ist, wird der resultierende Sollwert von der
Rampenbegrenzung und Drehzahlgrenze an einen PID-Drehzahlregler übergeben. Die Parameter für den PID-Drehzahlregler
befinden sich in Parametergruppe 7-0* PID Drehzahlregler. Der resultierende Sollwert vom PID-Drehzahlregler wird beschränkt
durch die Frequenzgrenze an die Motorsteuerung geschickt.
Wählen Sie [3] PID-Prozess in Parameter 1-00 Configuration Mode, um den PID-Prozessregler zur Regelung mit Rückführung
bei einer Druck- oder Durchflussregelung zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in den
Parametergruppen 7-2* PID-Prozess Istw. Istw. und 7-3* PID-Prozessregler.
18
VLT
RFI switch
+
P 1-00
P 4-14
Con g. mode
Motor speed
high limit (Hz)
High
Low
P 4-12
Motor speed
Process
low limit (Hz)
+ -Konfigurationen mit und ohne Rückführung
Danfoss A/S © 07/2016 Alle Rechte vorbehalten.
®
Midi Drive FC 280
Brake resistor
R+
82
Load sharing +
89(+)
Inrush
Load sharing -
88(-)
P 1-00
Con g. mode
P 3-**
Ramp
+
S
_
P 7-00 Speed PID
feedback source
R-
81
P 4-19
Max. output freq.
+f max.
Motor
controller
-f max.
P 4-19
Max. output freq.
P 7-0*
Speed Motor
PID controller
+
eingestellt und
U 96
V 97
M
W 98
+f max.
-f max.
MG07B203
