11.2.7.1 Regelungsstruktur in VVC

+

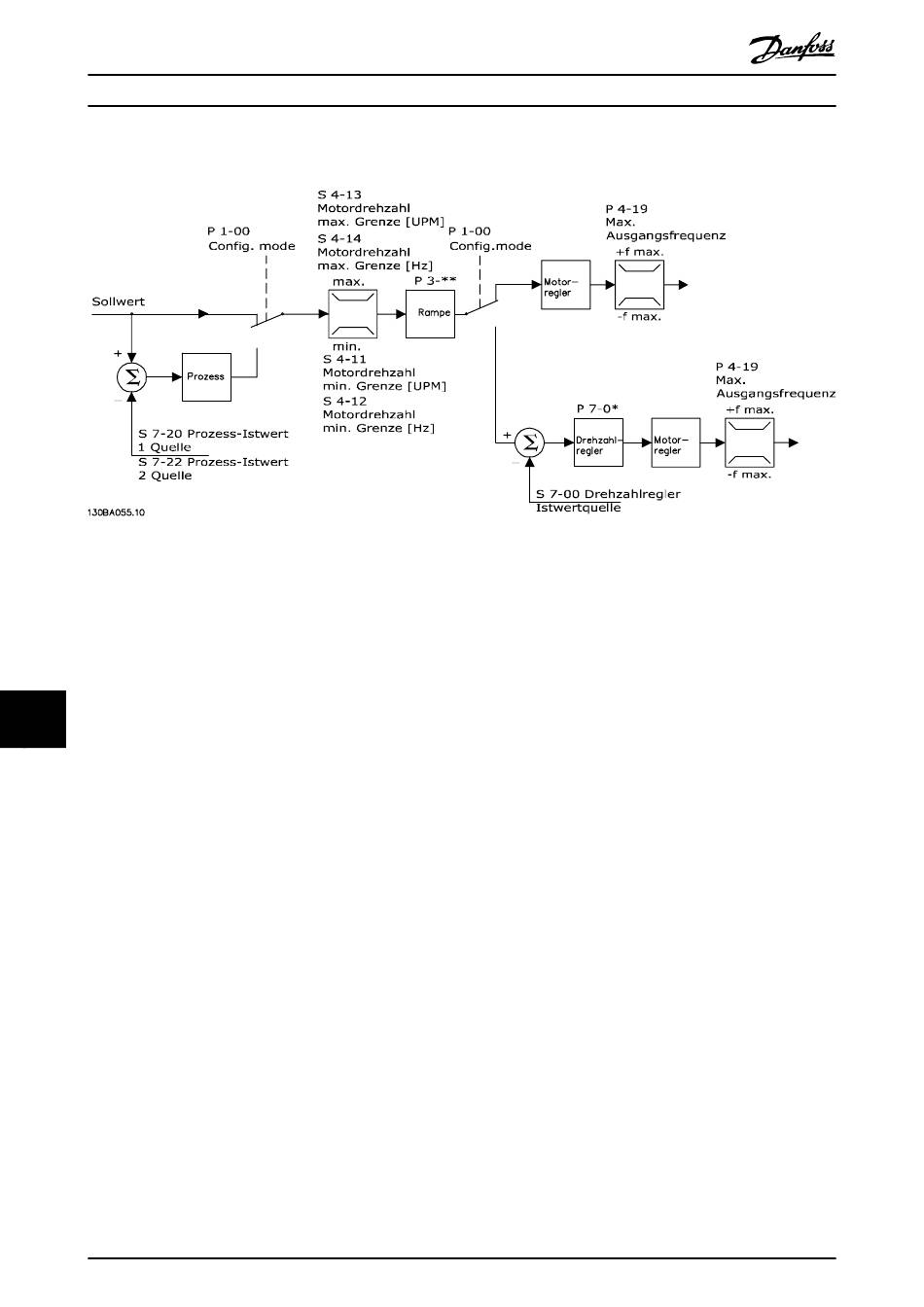

Abbildung 11.8 Regelungsstruktur in VVC + -Konfigurationen mit und ohne Rückführung
Der resultierende Sollwert aus dem Sollwertsystem in Abbildung 11.8 wird in der Rampenbegrenzung und Drehzahlbe-
grenzung empfangen und durch sie geführt, bevor er an die Motorregelung übergeben wird. Der Ausgang der
Motorregelung ist dann zusätzlich durch die maximale Frequenzgrenze beschränkt.
+
Parameter 1-01 Steuerprinzip ist auf [1] VVC und Parameter 1-00 Regelverfahren auf [0] Ohne Rückführung eingestellt. Wenn
Parameter 1-00 Regelverfahren auf [1] Mit Drehgeber eingestellt ist, wird der resultierende Sollwert von der Rampenbe-
grenzung und Drehzahlgrenze an einen PID-Drehzahlregler übergeben. Die Parameter für den PID-Drehzahlregler befinden
11 11
sich in Parametergruppe 7-0* PID Drehzahlregler. Der resultierende Sollwert vom PID-Drehzahlregler wird beschränkt durch
die Frequenzgrenze an die Motorsteuerung geschickt.
Wählen Sie [3] PID-Prozess in Parameter 1-00 Regelverfahren, um den PID-Prozessregler zur Regelung mit Rückführung (z. B.
bei einer Druck- oder Durchflussregelung) zu verwenden. Die Parameter für Prozess-PID-Regelung befinden sich in den
Parametergruppen 7-2* PID-Prozess Istw. Istw. und 7-3* PID-Prozessregler.
