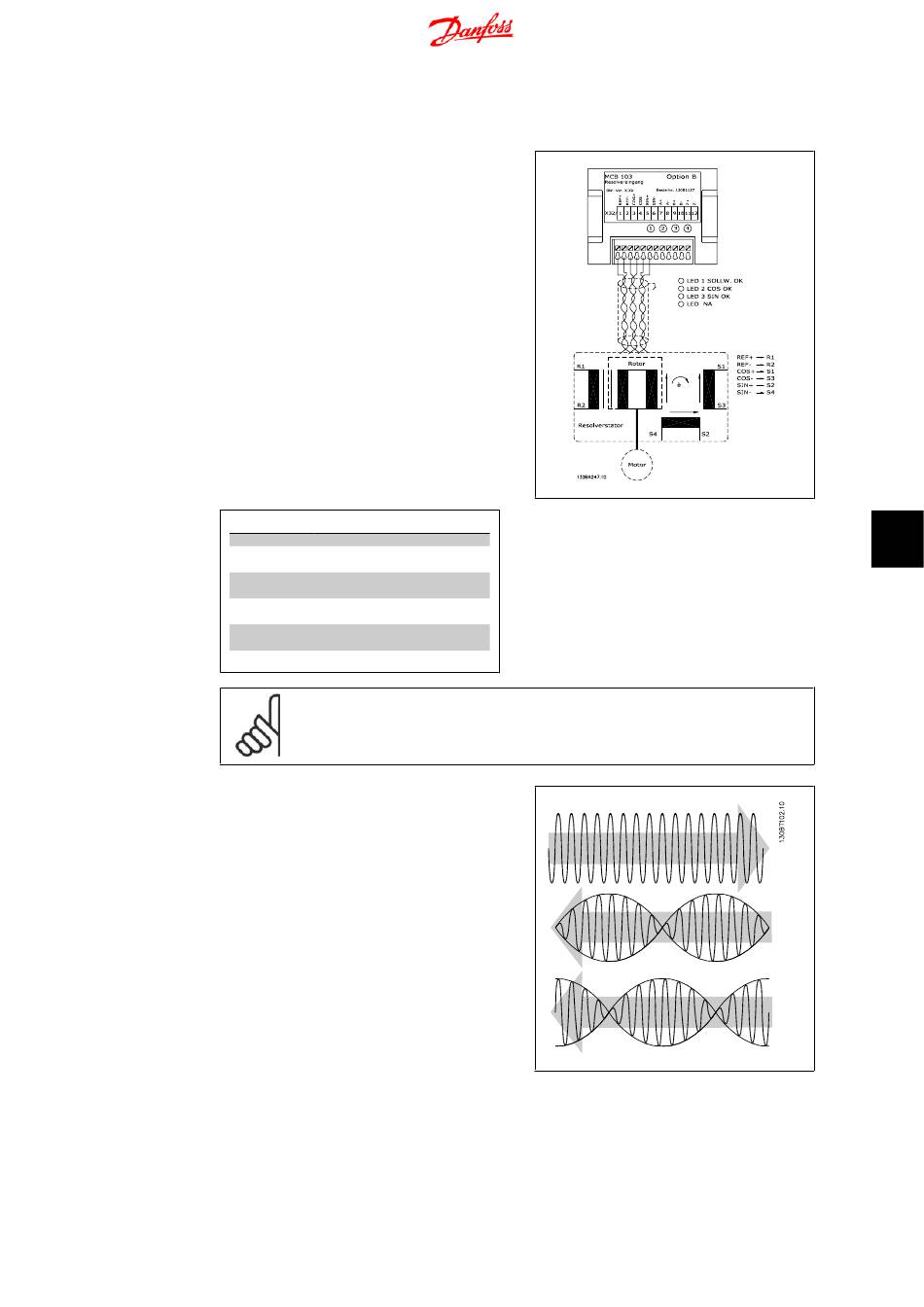

8.1.10. Resolver-Option MCB 103

Die Resolver-Option MCB 103 dient zur Rück-
führung des Resolveristwertsignals vom Motor
zum FC 300 AutomationDrive. Resolver wer-
den häufig als Drehzahlrückführung bei per-
manenterregten, bürstenlosen Synchronmo-
toren verwendet.
Bei separater Bestellung der Resolver-
Option MCB 103 umfasst der Lieferum-
fang:
•
•
Auswahl von Parametern: 17-5x Resolver
Die Resolver-Option MCB 103 unterstützt eine
vielfältige Zahl von Resolverarten:
Resolver-Spezifikationen:
Resolver-Pole
Resolver-Ein-
gangsspannung
Resolver-Ein-
gangsfrequenz
Übersetzungs-
verhältnis
Sekundärein-
gangsspannung
Sekundärlast

LED-Anzeigen

LED 1 leuchtet, wenn das Sollwertsignal zum
Resolver i. O. ist.
LED 2 leuchtet, wenn das Cosinus-Signal vom
Resolver i. O. ist.
LED 3 leuchtet, wenn das Sinus-Signal vom
Resolver i. O. ist.
Die LEDs sind aktiv, wenn Par. 17-61 auf
nung
oder
Konfigurationsbeispiel
In diesem Beispiel wird ein permanenterregter Motor mit Resolver als Drehzahlrückführung ver-
wendet. Ein PM-Motor muss normalerweise im Fluxmodus betrieben werden.
Resolver-Option MCB 103
Vordere Gehäuseabdeckungen für
Installation von A- oder B-Optionen
Par 17-50: 2 *2
Par. 17-51: 2,0 – 8,0 Vrms *7,0
Vrms
Par 17-52: 2 – 15 kHz
*10,0 kHz
Par. 17-53: 0,1 – 1,1 *0,5
Max 4 Vrms
ca. 10 kΩ
ACHTUNG!
Die Resolveroption MCB 103 kann nur mit Resolverarten mit Rotorversorgung ver-
wendet werden. Resolver mit Statorversorgung können nicht benutzt werden.
Alarm
programmiert ist.
