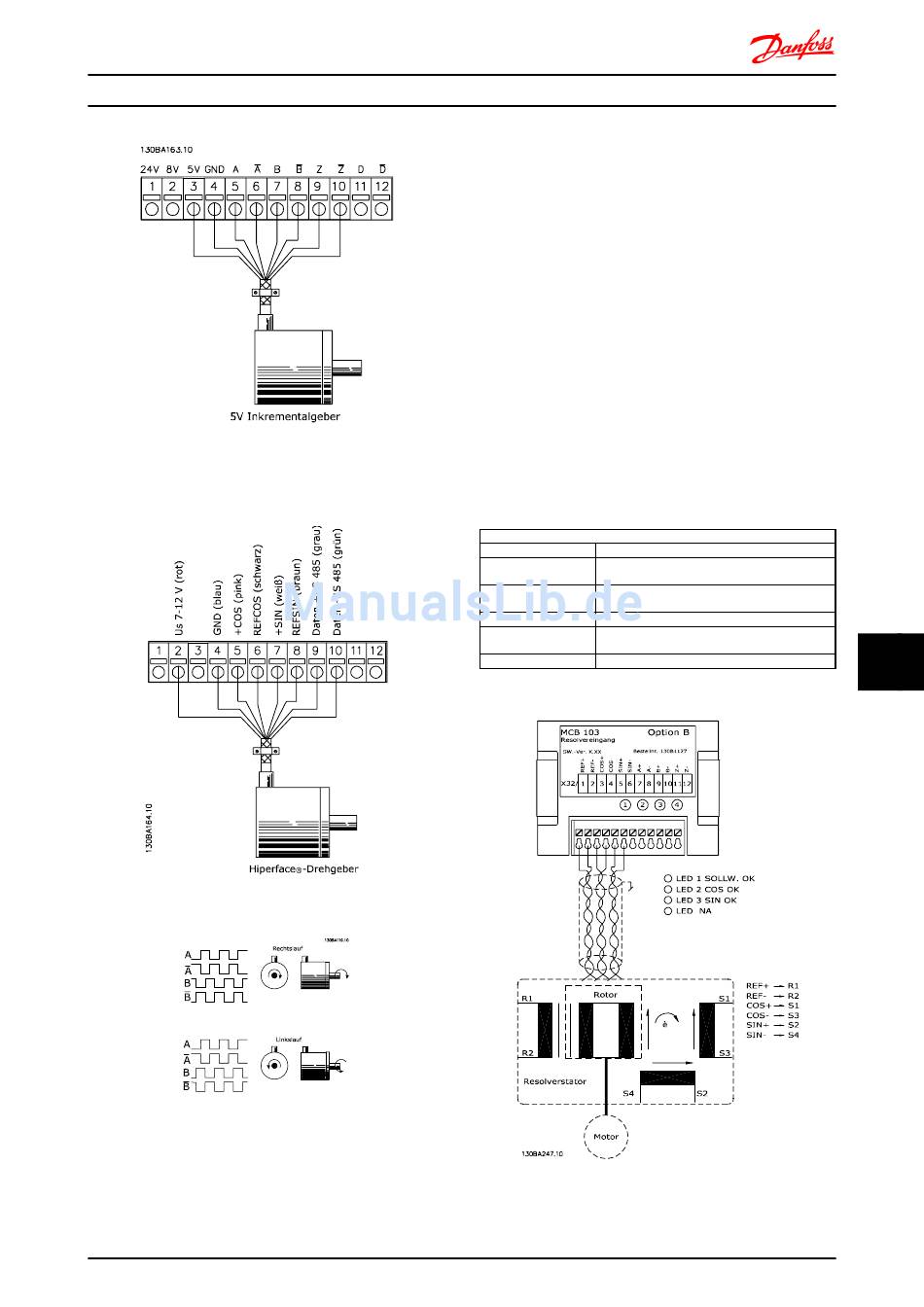

Abbildung 10.8
Max. Kabellänge 150 m.
Abbildung 10.9
Abbildung 10.10
FC 300 Projektierungshandbuch
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss

10.4 Resolver-Option MCB 103

Die Resolver-Option MCB 103 dient zur Rückführung des
Resolveristwertsignals vom Motor zum VLT
AutomationDrive. Resolver werden im Wesentlichen als
Motoristwertgeräte für bürstenlose Synchronmotoren mit
Permanentmagnet verwendet.
Bei separater Bestellung der Resolver-Option umfasst der
entsprechende Satz:
•
Resolver-Option MCB 103
•
Verlängertes LCP-Gestell und vergrößerte
Klemmenabdeckung
Parameterauswahl: 17-5x-Resolverschnittstelle.
Die Resolver-Option MCB 103 unterstützt viele
verschiedene Resolverarten:
Resolver-Spezifikationen:
Resolver-Pole: 17-50 Resolver Pole: 2 *2
Resolver-Eingangs- 17-51 Resolver Eingangsspannung: 2,0 – 8,0 V
spannung *7,0 V
eff
Resolver-Eingangs- 17-52 Resolver Eingangsfrequenz: 2 – 15 kHz
frequenz *10,0 kHz
Übersetzungsverhältnis 17-53 Übersetzungsverhältnis: 0,1 – 1,1 *0,5
Sekundäreingangs- Max. 4 V
eff
spannung
Sekundärlast
Ca. 10 kΩ
Tabelle 10.2
