3
Funktionalität / Einsatz
3.1
Verwendungszweck
Die VAV-Kompaktregler sind für die Regelung eines variablen oder konstanten
Luftvolumenstroms vorgesehen.
Systemumgebungen:
• Gebäudeautomatisierung mit dem Siemens Peripheriebus PL-Link (Desigo
Room Automation)
• Synco 700-Gebäudeautomatisierung mit KNX LTE-Mode
• Gebäudeautomatisierungssysteme mit KNX S-Mode
Einsatzmöglichkeiten:
• Zuluftregelung
• Abluftregelung
• Zuluft-/Abluftkaskadenregelung mit
- Verhältnisregelung 1 : 1
- Verhältnisregelung (Über- / Unterdruck)
- Differenzregelung (Über- / Unterdruck)
• Luftklappen mit einem Nenndrehmoment bis 5 oder 10 Nm
Die VAV-Kompaktregler dürfen nicht in Umgebungen eingesetzt werden, in denen
die Luft mit klebrigen und fettigen Bestandteilen durchsetzt oder mit aggressiven
Medien beladen ist.
3.2
Anwendungsbeispiele
Im Folgenden wird anhand typischer Anwendungsbeispiele ein Überblick über die
Möglichkeiten des Geräts gegeben.
Grundlage aller mit VAV-Kompaktreglern realisierter Anwendungen ist, dass der
Luftvolumenstrom vorzugsweise im ansteuernden Regler geregelt wird.
3.2.1
Anwendungsbeispiel 1: Zu- und Abluftregelung
Verwendet man VAV-Kompaktregler für den Zuluft- und den Abluftkanal, so werden
diese in der Regel einzeln vom Raumregler angesteuert. Durch Einstellen der
Werte für Vmax und Vmin entsprechend den Beispielen in Abschnitt 5.3 kann ein
konstanter Druck, Über- oder Unterdruck in einer Zone oder in einem Raum
realisiert werden.
.

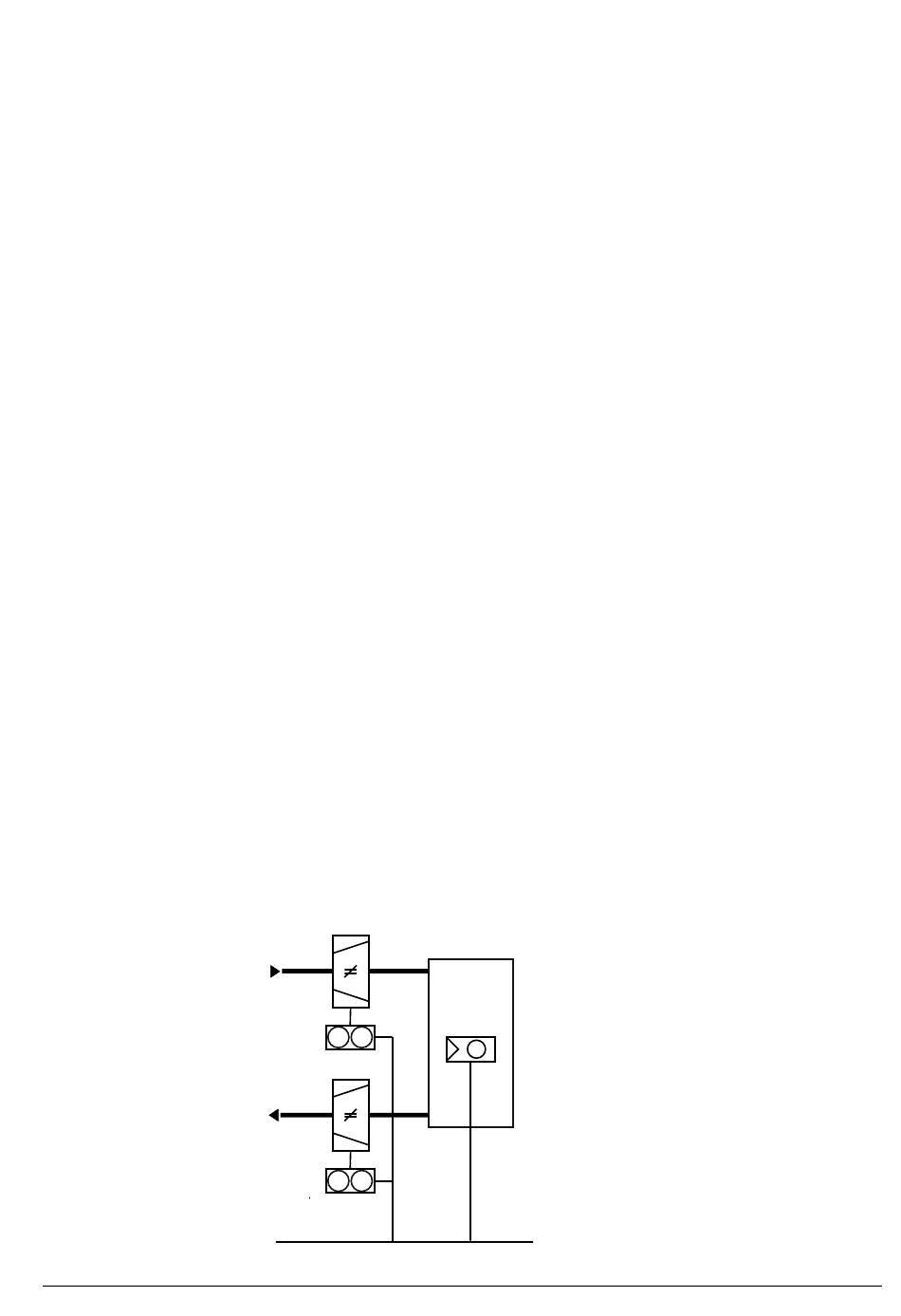

V
M
N2
Bus
.
V
M
N2
Bus
VAV-Kompaktregler KNX/PL-Link G..B181.1E/KN
Bus
T
N1
Legende:
Bus Feldbus (Modbus, BACnet,
N1
N2
Bus
KNX etc.)
Raumgerät mit Temperatursensor
VAV-Kompaktregler
13 / 46
CE1P3547de
2021-10-25
