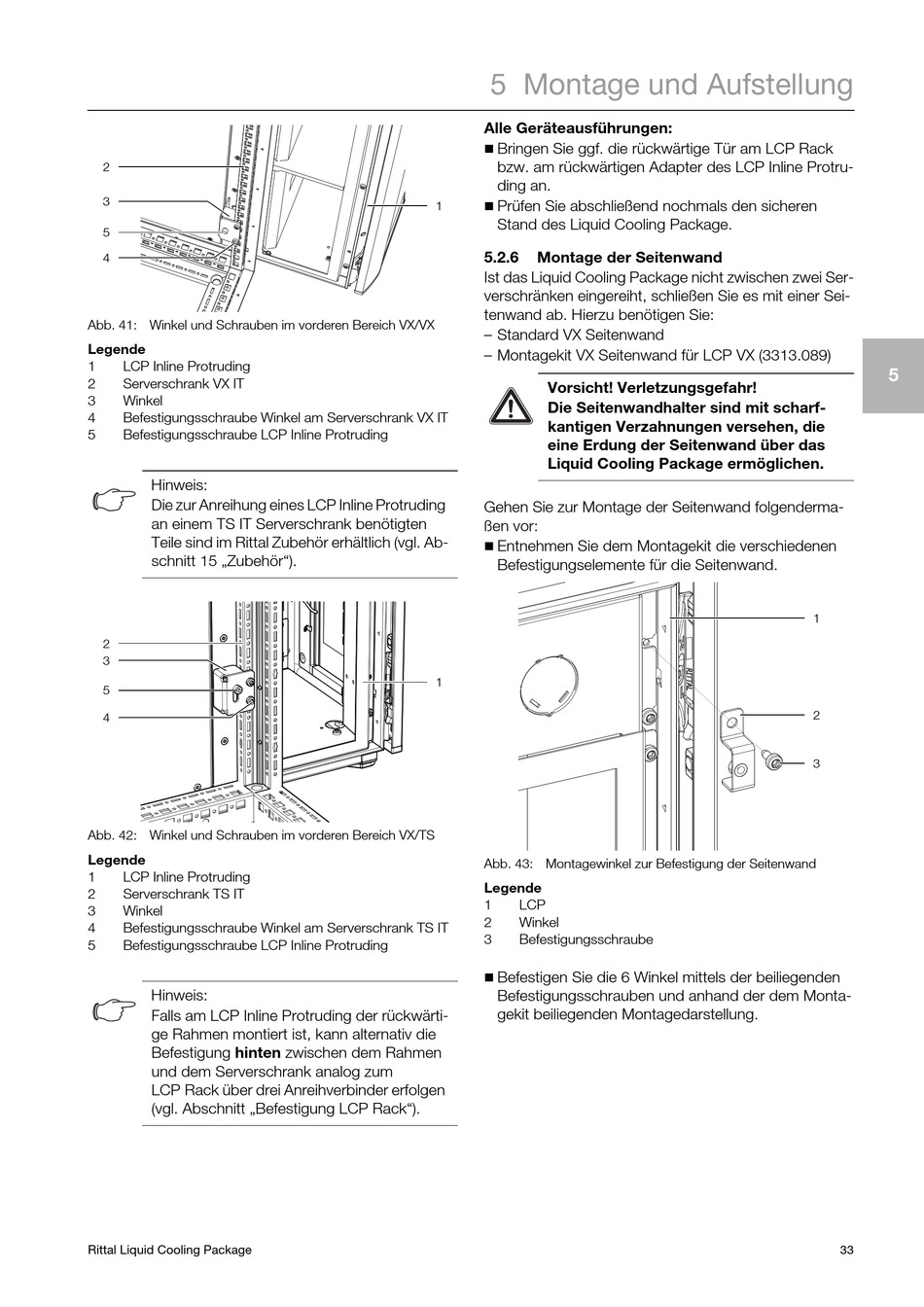

2
3
5
4
Abb. 41: Winkel und Schrauben im vorderen Bereich VX/VX
Legende
1
LCP Inline Protruding
2
Serverschrank VX IT
3
Winkel
4
Befestigungsschraube Winkel am Serverschrank VX IT
5
Befestigungsschraube LCP Inline Protruding
Hinweis:
Die zur Anreihung eines LCP Inline Protruding
an einem TS IT Serverschrank benötigten
Teile sind im Rittal Zubehör erhältlich (vgl. Ab-
schnitt 15 „Zubehör").
2
3
5
4
Abb. 42: Winkel und Schrauben im vorderen Bereich VX/TS
Legende
1
LCP Inline Protruding
2
Serverschrank TS IT
3
Winkel
4
Befestigungsschraube Winkel am Serverschrank TS IT
5
Befestigungsschraube LCP Inline Protruding
Hinweis:
Falls am LCP Inline Protruding der rückwärti-
ge Rahmen montiert ist, kann alternativ die
Befestigung hinten zwischen dem Rahmen
und dem Serverschrank analog zum
LCP Rack über drei Anreihverbinder erfolgen
(vgl. Abschnitt „Befestigung LCP Rack").
Rittal Liquid Cooling Package
5 Montage und Aufstellung
Alle Geräteausführungen:
Bringen Sie ggf. die rückwärtige Tür am LCP Rack
bzw. am rückwärtigen Adapter des LCP Inline Protru-
ding an.
Prüfen Sie abschließend nochmals den sicheren
1
Stand des Liquid Cooling Package.
5.2.6
Montage der Seitenwand
Ist das Liquid Cooling Package nicht zwischen zwei Ser-
verschränken eingereiht, schließen Sie es mit einer Sei-
tenwand ab. Hierzu benötigen Sie:
– Standard VX Seitenwand
– Montagekit VX Seitenwand für LCP VX (3313.089)
Vorsicht! Verletzungsgefahr!
Die Seitenwandhalter sind mit scharf-
kantigen Verzahnungen versehen, die
eine Erdung der Seitenwand über das
Liquid Cooling Package ermöglichen.
Gehen Sie zur Montage der Seitenwand folgenderma-
ßen vor:
Entnehmen Sie dem Montagekit die verschiedenen
Befestigungselemente für die Seitenwand.
1
Abb. 43: Montagewinkel zur Befestigung der Seitenwand
Legende
1
LCP
2
Winkel
3
Befestigungsschraube
Befestigen Sie die 6 Winkel mittels der beiliegenden
Befestigungsschrauben und anhand der dem Monta-
gekit beiliegenden Montagedarstellung.
5
1
2
3
33
