3 Gerätebeschreibung
3.4 Luftführung
3.4.1 Allgemeines
Um eine ausreichende Kühlung im Serverschrank zu er-
reichen, muss sichergestellt sein, dass die Kühlluft ihren
Weg durch das Innere der eingebauten Geräte nehmen
muss und nicht seitlich daran vorbeiströmen kann.
3
Die gezielte Luftführung im Serverschrank hat elementa-
re Auswirkungen auf die abzuführende Verlustleistung.
Um die gezielte Luftführung im System sicherzustellen,
ist der Serverschrank vertikal in einen Warmluft- und ei-
nen Kaltluftbereich zu unterteilen. Die Unterteilung er-
folgt im Frontbereich der Servereinbauten links und
rechts der 19"-Ebene mit Hilfe von Schaumstoffstreifen
bzw. Luftleitblechen, die abhängig von Schrankbreite
und Anzahl der zu kühlenden Serverschränke als Zube-
hörartikel bestellt werden können (vgl. Abschnitt 15 „Zu-
behör").
Sind im Serverschrank auch Geräte eingebaut, die von
der Seite durchströmt werden (z. B. Switches, Router,
etc.), können auch diese durch gezieltes Versetzen der
Schaumstoffstreifen bzw. Luftleitbleche gekühlt werden.
Hinweis:
Die 19"-Ebene muss gleichfalls vollständig
verschlossen werden. Bei einem voll be-
stückten Serverschrank ist dies bereits der
Fall. Bei einer Teilbestückung müssen die of-
fenen Höheneinheiten (HE) der 19"-Ebene
mit Blindplatten verschlossen werden, die im
Rittal Zubehör erhältlich sind (vgl. Ab-
schnitt 15 „Zubehör").
Das Einhalten dieser Vorgaben ist umso
wichtiger, je mehr Einbauten im Server-
schrank vorhanden sind.
14
3.4.2 LCP Rack
Das LCP Rack kann wahlweise rechts oder links an ei-
nen Serverschrank angereiht werden.

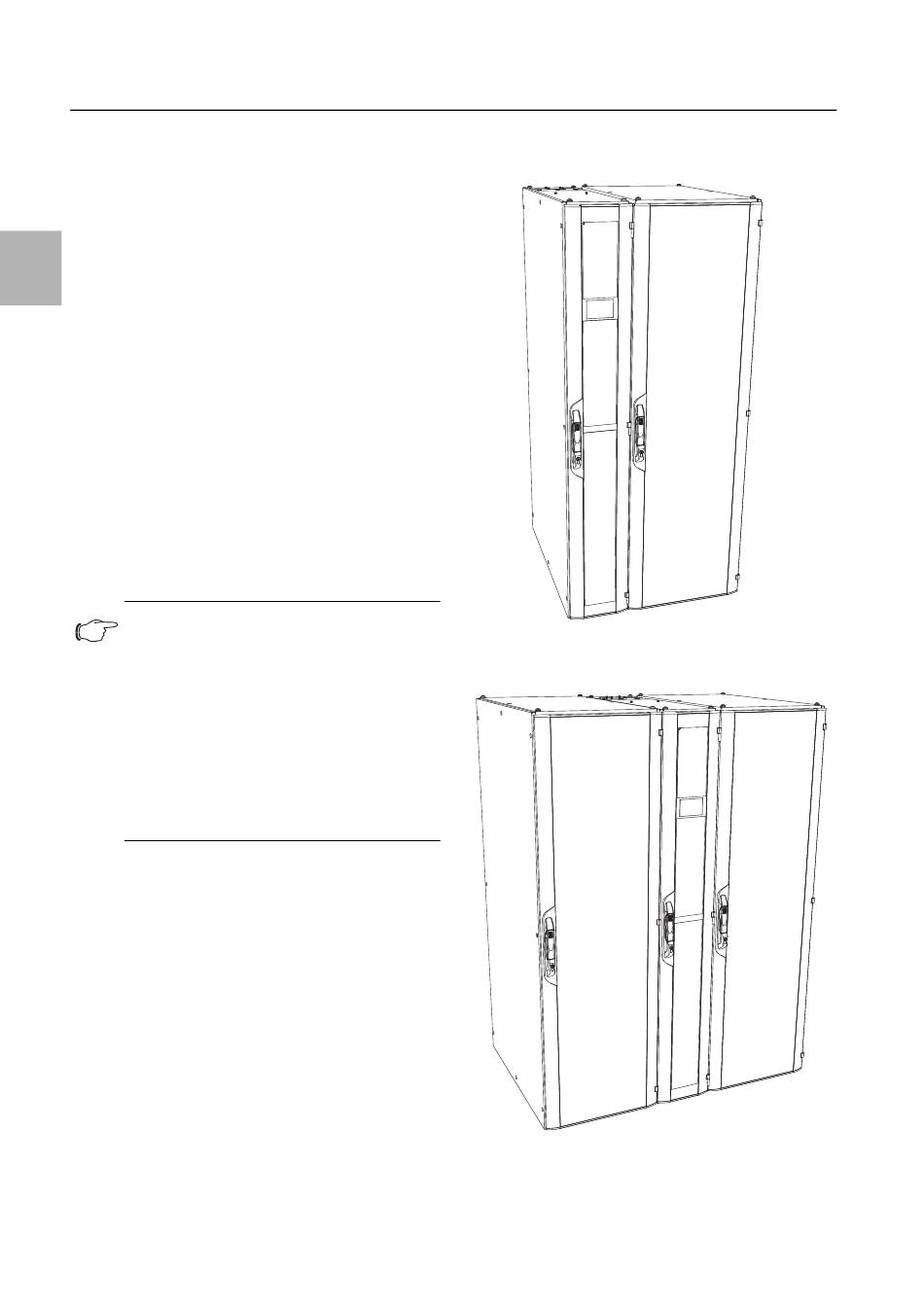

Abb. 7: LCP Rack an einem Serverschrank
Das LCP Rack kann auch zwischen zwei Serverschrän-
ken eingereiht werden.
Abb. 8: LCP Rack an zwei Serverschränken
Das LCP Rack bildet zusammen mit dem angereihten
Serverschrank ein luftseitig geschlossenes Kühlsystem
mit horizontaler Luftführung. Die Oberflächen der Ge-
Rittal Liquid Cooling Package
