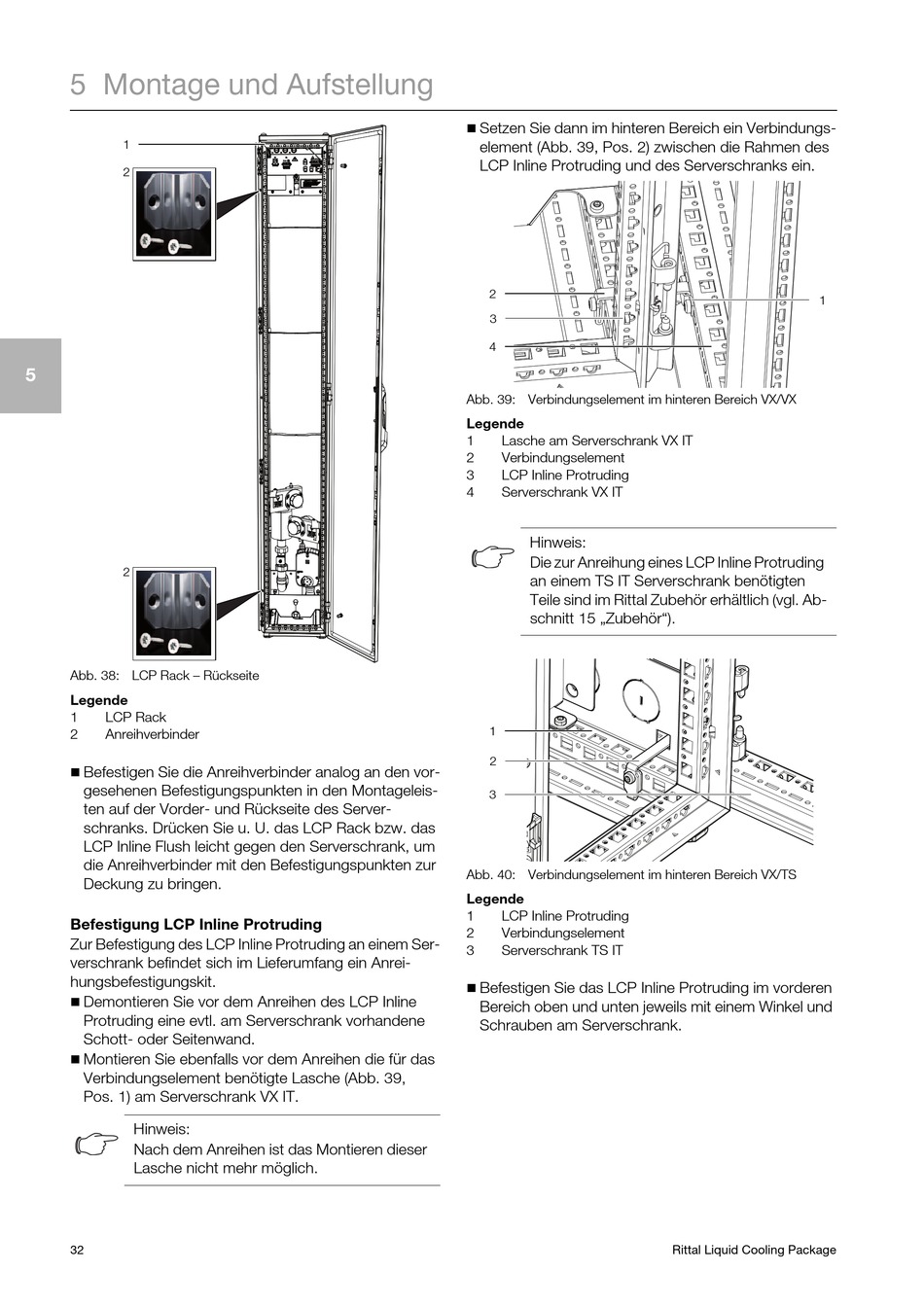

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 32

5 Montage und Aufstellung
1
2
5
2
Abb. 38: LCP Rack – Rückseite
Legende
1 LCP Rack
2 Anreihverbinder

Befestigen Sie die Anreihverbinder analog an den vor-
gesehenen Befestigungspunkten in den Montageleis-
ten auf der Vorder- und Rückseite des Server-
schranks. Drücken Sie u. U. das LCP Rack bzw. das
LCP Inline Flush leicht gegen den Serverschrank, um
die Anreihverbinder mit den Befestigungspunkten zur
Deckung zu bringen.
Befestigung LCP Inline Protruding
Zur Befestigung des LCP Inline Protruding an einem Ser-
verschrank befindet sich im Lieferumfang ein Anrei-
hungsbefestigungskit.

Demontieren Sie vor dem Anreihen des LCP Inline
Protruding eine evtl. am Serverschrank vorhandene
Schott- oder Seitenwand.

Montieren Sie ebenfalls vor dem Anreihen die für das
Verbindungselement benötigte Lasche (Abb. 39,
Pos. 1) am Serverschrank VX IT.
Hinweis:
Nach dem Anreihen ist das Montieren dieser
Lasche nicht mehr möglich.
32

Setzen Sie dann im hinteren Bereich ein Verbindungs-
element (Abb. 39, Pos. 2) zwischen die Rahmen des
LCP Inline Protruding und des Serverschranks ein.
2
3
4
Abb. 39: Verbindungselement im hinteren Bereich VX/VX
Legende
1 Lasche am Serverschrank VX IT
2 Verbindungselement
3 LCP Inline Protruding
4 Serverschrank VX IT
Hinweis:
Die zur Anreihung eines LCP Inline Protruding
an einem TS IT Serverschrank benötigten
Teile sind im Rittal Zubehör erhältlich (vgl. Ab-
schnitt 15 „Zubehör").
1
2
3
Abb. 40: Verbindungselement im hinteren Bereich VX/TS
Legende
1 LCP Inline Protruding
2 Verbindungselement
3 Serverschrank TS IT

Befestigen Sie das LCP Inline Protruding im vorderen
Bereich oben und unten jeweils mit einem Winkel und
Schrauben am Serverschrank.
1
