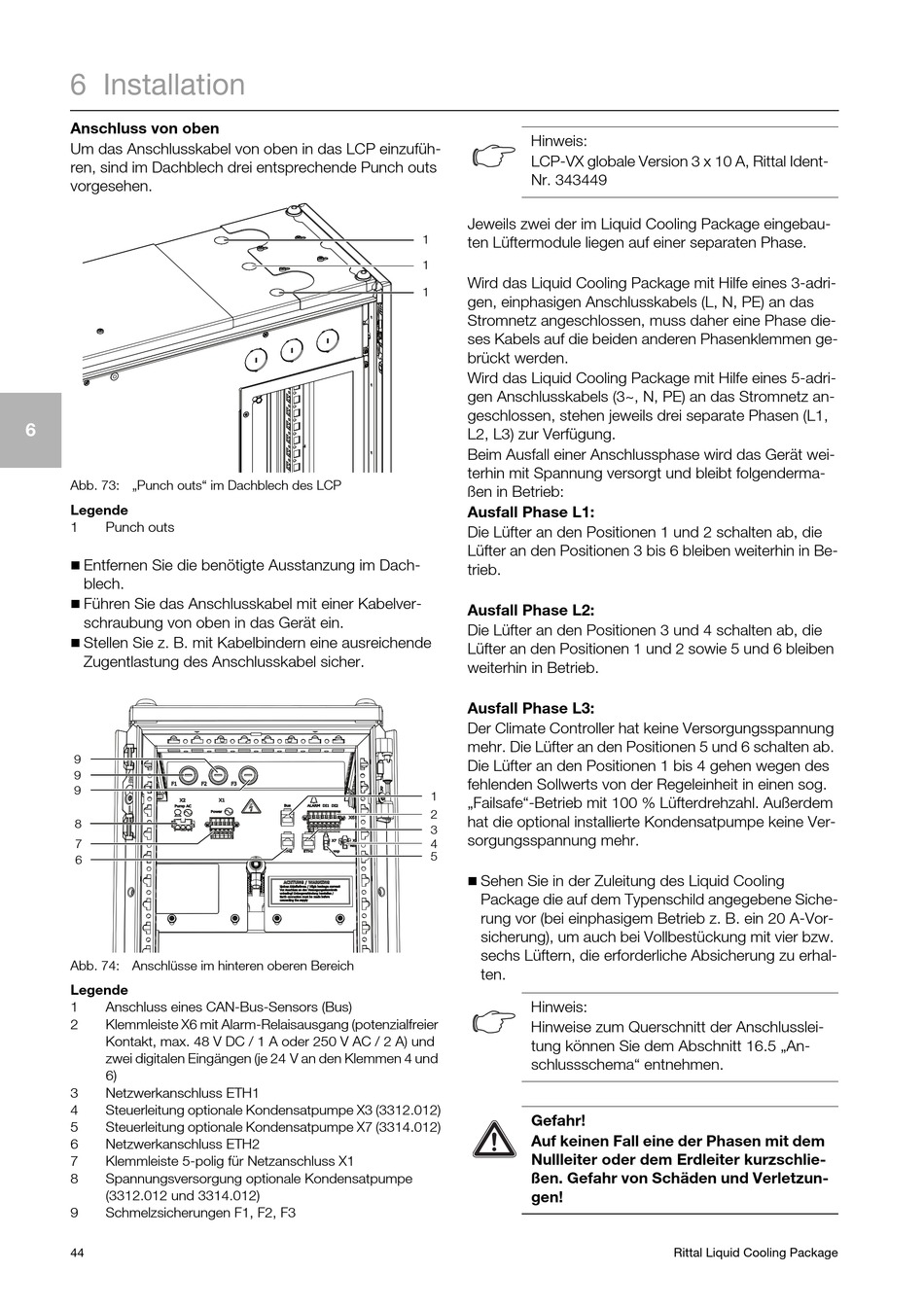

6 Installation
Anschluss von oben
Um das Anschlusskabel von oben in das LCP einzufüh-
ren, sind im Dachblech drei entsprechende Punch outs
vorgesehen.
6
Abb. 73: „Punch outs" im Dachblech des LCP
Legende
1 Punch outs

Entfernen Sie die benötigte Ausstanzung im Dach-
blech.

Führen Sie das Anschlusskabel mit einer Kabelver-
schraubung von oben in das Gerät ein.

Stellen Sie z. B. mit Kabelbindern eine ausreichende
Zugentlastung des Anschlusskabel sicher.
9
9
9
8
7
6
Abb. 74: Anschlüsse im hinteren oberen Bereich
Legende
1 Anschluss eines CAN-Bus-Sensors (Bus)
2 Klemmleiste X6 mit Alarm-Relaisausgang (potenzialfreier
Kontakt, max. 48 V DC / 1 A oder 250 V AC / 2 A) und
zwei digitalen Eingängen (je 24 V an den Klemmen 4 und
6)
3 Netzwerkanschluss ETH1
4 Steuerleitung optionale Kondensatpumpe X3 (3312.012)
5 Steuerleitung optionale Kondensatpumpe X7 (3314.012)
6 Netzwerkanschluss ETH2
7 Klemmleiste 5-polig für Netzanschluss X1
8 Spannungsversorgung optionale Kondensatpumpe
(3312.012 und 3314.012)
9 Schmelzsicherungen F1, F2, F3
44
Hinweis:
LCP-VX globale Version 3 x 10 A, Rittal Ident-
Nr. 343449
Jeweils zwei der im Liquid Cooling Package eingebau-
1
ten Lüftermodule liegen auf einer separaten Phase.
1
Wird das Liquid Cooling Package mit Hilfe eines 3-adri-
1
gen, einphasigen Anschlusskabels (L, N, PE) an das
Stromnetz angeschlossen, muss daher eine Phase die-
ses Kabels auf die beiden anderen Phasenklemmen ge-
brückt werden.
Wird das Liquid Cooling Package mit Hilfe eines 5-adri-
gen Anschlusskabels (3~, N, PE) an das Stromnetz an-
geschlossen, stehen jeweils drei separate Phasen (L1,
L2, L3) zur Verfügung.
Beim Ausfall einer Anschlussphase wird das Gerät wei-
terhin mit Spannung versorgt und bleibt folgenderma-
ßen in Betrieb:
Ausfall Phase L1:
Die Lüfter an den Positionen 1 und 2 schalten ab, die
Lüfter an den Positionen 3 bis 6 bleiben weiterhin in Be-
trieb.
Ausfall Phase L2:
Die Lüfter an den Positionen 3 und 4 schalten ab, die
Lüfter an den Positionen 1 und 2 sowie 5 und 6 bleiben
weiterhin in Betrieb.
Ausfall Phase L3:
Der Climate Controller hat keine Versorgungsspannung
mehr. Die Lüfter an den Positionen 5 und 6 schalten ab.
Die Lüfter an den Positionen 1 bis 4 gehen wegen des
fehlenden Sollwerts von der Regeleinheit in einen sog.
1
„Failsafe"-Betrieb mit 100 % Lüfterdrehzahl. Außerdem
2
hat die optional installierte Kondensatpumpe keine Ver-
3
sorgungsspannung mehr.
4
5

Sehen Sie in der Zuleitung des Liquid Cooling
Package die auf dem Typenschild angegebene Siche-
rung vor (bei einphasigem Betrieb z. B. ein 20 A-Vor-
sicherung), um auch bei Vollbestückung mit vier bzw.
sechs Lüftern, die erforderliche Absicherung zu erhal-
ten.
Hinweis:
Hinweise zum Querschnitt der Anschlusslei-
tung können Sie dem Abschnitt 16.5 „An-
schlussschema" entnehmen.
Gefahr!
Auf keinen Fall eine der Phasen mit dem
Nullleiter oder dem Erdleiter kurzschlie-
ßen. Gefahr von Schäden und Verletzun-
gen!
