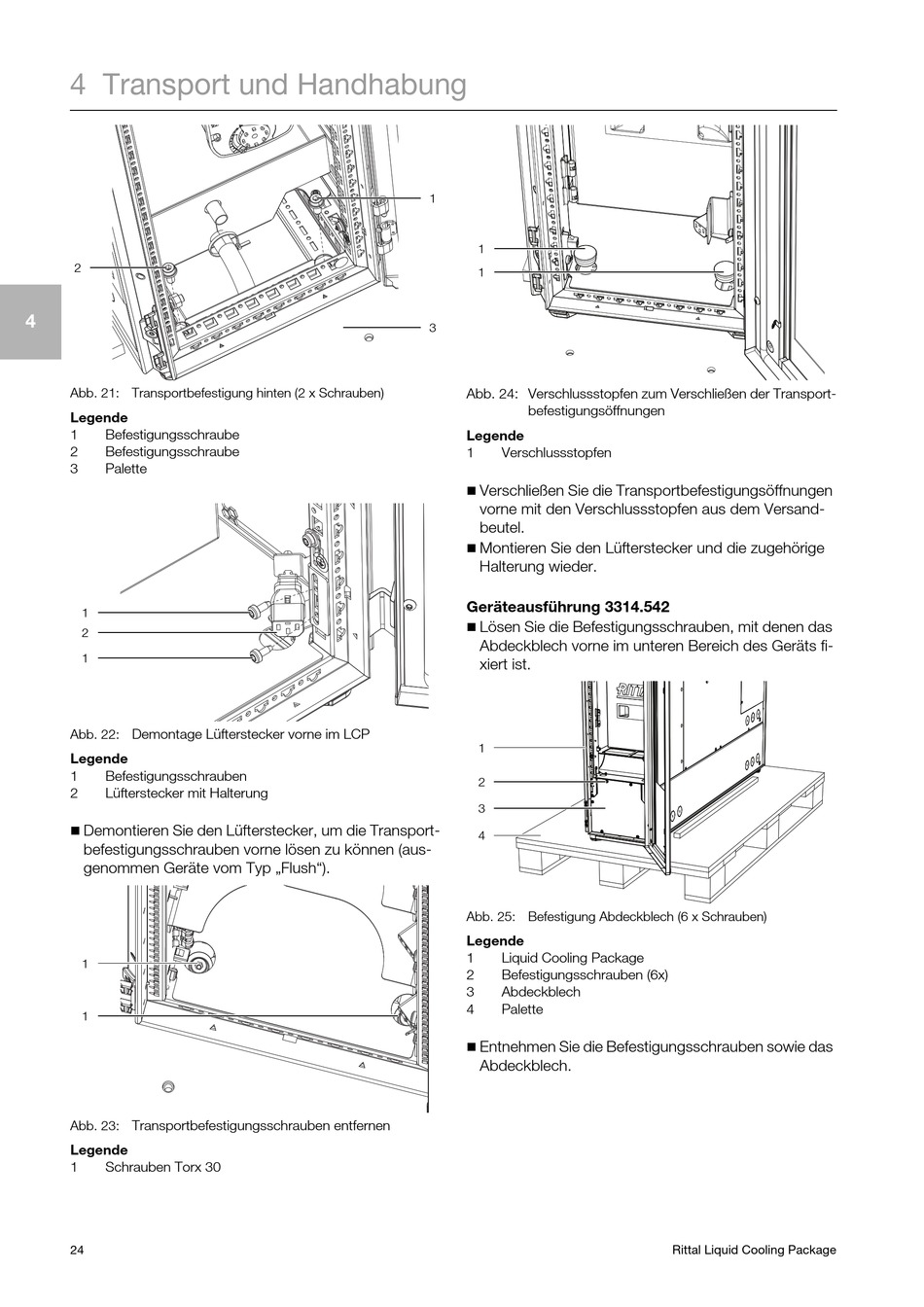

4 Transport und Handhabung
2
4
Abb. 21: Transportbefestigung hinten (2 x Schrauben)
Legende
1 Befestigungsschraube
2 Befestigungsschraube
3 Palette
1
2
1
Demontage Lüfterstecker vorne im LCP
Abb. 22:
Legende
1 Befestigungsschrauben
2 Lüfterstecker mit Halterung

Demontieren Sie den Lüfterstecker, um die Transport-
befestigungsschrauben vorne lösen zu können (aus-
genommen Geräte vom Typ „Flush").
1
1
Transportbefestigungsschrauben entfernen
Abb. 23:
Legende
1 Schrauben Torx 30
24
1
1
1
3
Abb. 24: Verschlussstopfen zum Verschließen der Transport-
befestigungsöffnungen
Legende
1 Verschlussstopfen

Verschließen Sie die Transportbefestigungsöffnungen
vorne mit den Verschlussstopfen aus dem Versand-
beutel.

Montieren Sie den Lüfterstecker und die zugehörige
Halterung wieder.
Geräteausführung 3314.542

Lösen Sie die Befestigungsschrauben, mit denen das
Abdeckblech vorne im unteren Bereich des Geräts fi-
xiert ist.
1
2
3
4
Abb. 25: Befestigung Abdeckblech (6 x Schrauben)
Legende
1 Liquid Cooling Package
2 Befestigungsschrauben (6x)
3 Abdeckblech
4 Palette

Entnehmen Sie die Befestigungsschrauben sowie das
Abdeckblech.
