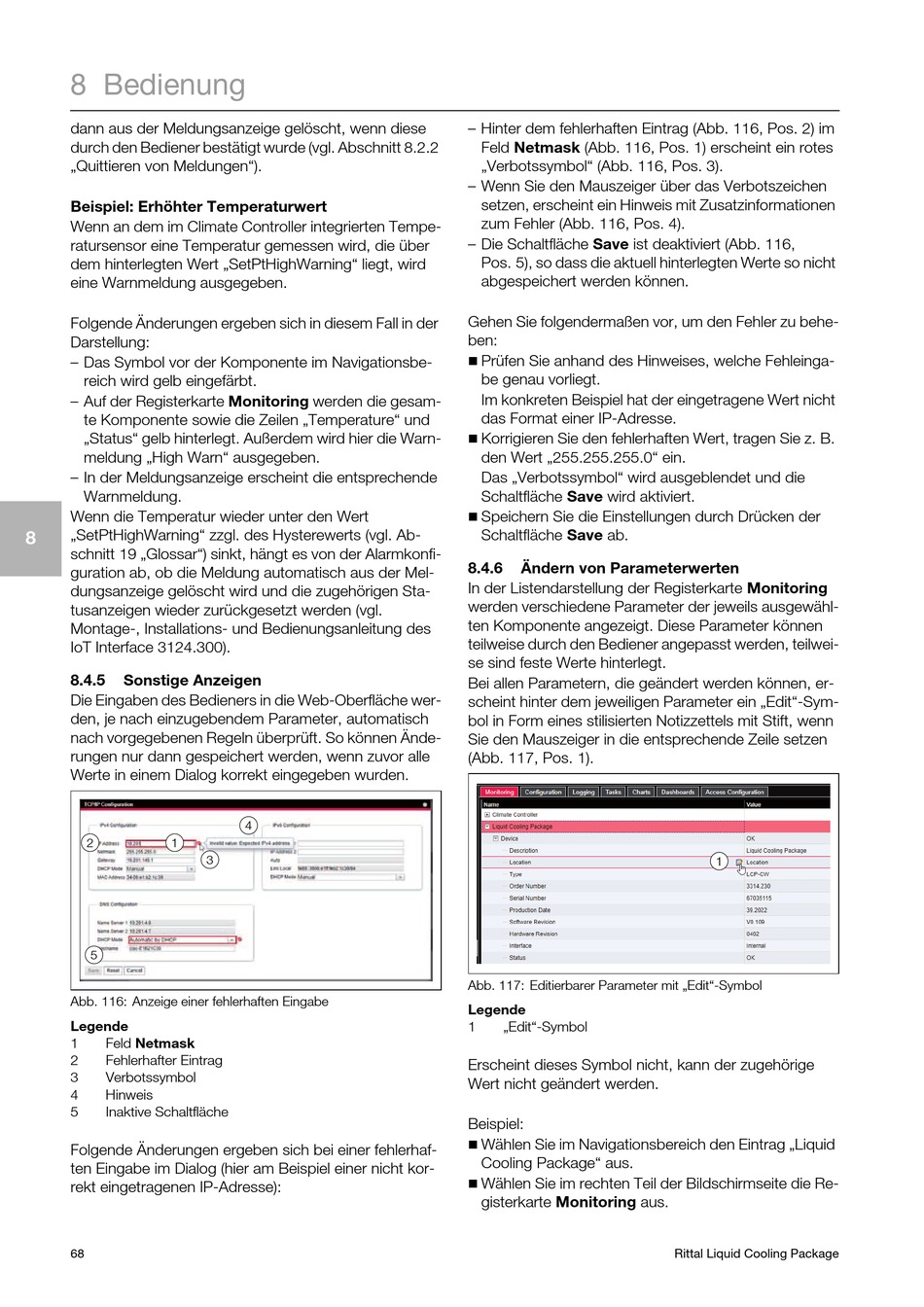

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 68

8 Bedienung
dann aus der Meldungsanzeige gelöscht, wenn diese
durch den Bediener bestätigt wurde (vgl. Abschnitt 8.2.2
„Quittieren von Meldungen").
Beispiel: Erhöhter Temperaturwert
Wenn an dem im Climate Controller integrierten Tempe-
ratursensor eine Temperatur gemessen wird, die über
dem hinterlegten Wert „SetPtHighWarning" liegt, wird
eine Warnmeldung ausgegeben.
Folgende Änderungen ergeben sich in diesem Fall in der
Darstellung:
– Das Symbol vor der Komponente im Navigationsbe-
reich wird gelb eingefärbt.
– Auf der Registerkarte Monitoring werden die gesam-
te Komponente sowie die Zeilen „Temperature" und
„Status" gelb hinterlegt. Außerdem wird hier die Warn-
meldung „High Warn" ausgegeben.
– In der Meldungsanzeige erscheint die entsprechende
Warnmeldung.
Wenn die Temperatur wieder unter den Wert
„SetPtHighWarning" zzgl. des Hysterewerts (vgl. Ab-
8
schnitt 19 „Glossar") sinkt, hängt es von der Alarmkonfi-
guration ab, ob die Meldung automatisch aus der Mel-
dungsanzeige gelöscht wird und die zugehörigen Sta-
tusanzeigen wieder zurückgesetzt werden (vgl.
Montage-, Installations- und Bedienungsanleitung des
IoT Interface 3124.300).
8.4.5 Sonstige Anzeigen
Die Eingaben des Bedieners in die Web-Oberfläche wer-
den, je nach einzugebendem Parameter, automatisch
nach vorgegebenen Regeln überprüft. So können Ände-
rungen nur dann gespeichert werden, wenn zuvor alle
Werte in einem Dialog korrekt eingegeben wurden.
2 1
5
Abb. 116: Anzeige einer fehlerhaften Eingabe
Legende
1 Feld Netmask
2 Fehlerhafter Eintrag
3 Verbotssymbol
4 Hinweis
5 Inaktive Schaltfläche
Folgende Änderungen ergeben sich bei einer fehlerhaf-
ten Eingabe im Dialog (hier am Beispiel einer nicht kor-
rekt eingetragenen IP-Adresse):
68
4
3
– Hinter dem fehlerhaften Eintrag (Abb. 116, Pos. 2) im
Feld Netmask (Abb. 116, Pos. 1) erscheint ein rotes
„Verbotssymbol" (Abb. 116, Pos. 3).
– Wenn Sie den Mauszeiger über das Verbotszeichen
setzen, erscheint ein Hinweis mit Zusatzinformationen
zum Fehler (Abb. 116, Pos. 4).
– Die Schaltfläche Save ist deaktiviert (Abb. 116,
Pos. 5), so dass die aktuell hinterlegten Werte so nicht
abgespeichert werden können.
Gehen Sie folgendermaßen vor, um den Fehler zu behe-
ben:

Prüfen Sie anhand des Hinweises, welche Fehleinga-
be genau vorliegt.
Im konkreten Beispiel hat der eingetragene Wert nicht
das Format einer IP-Adresse.

Korrigieren Sie den fehlerhaften Wert, tragen Sie z. B.
den Wert „255.255.255.0" ein.
Das „Verbotssymbol" wird ausgeblendet und die
Schaltfläche Save wird aktiviert.

Speichern Sie die Einstellungen durch Drücken der
Schaltfläche Save ab.
8.4.6 Ändern von Parameterwerten
In der Listendarstellung der Registerkarte Monitoring
werden verschiedene Parameter der jeweils ausgewähl-
ten Komponente angezeigt. Diese Parameter können
teilweise durch den Bediener angepasst werden, teilwei-
se sind feste Werte hinterlegt.
Bei allen Parametern, die geändert werden können, er-
scheint hinter dem jeweiligen Parameter ein „Edit"-Sym-
bol in Form eines stilisierten Notizzettels mit Stift, wenn
Sie den Mauszeiger in die entsprechende Zeile setzen
(Abb. 117, Pos. 1).
Abb. 117: Editierbarer Parameter mit „Edit"-Symbol
Legende
1 „Edit"-Symbol
Erscheint dieses Symbol nicht, kann der zugehörige
Wert nicht geändert werden.
Beispiel:

Wählen Sie im Navigationsbereich den Eintrag „Liquid
Cooling Package" aus.

Wählen Sie im rechten Teil der Bildschirmseite die Re-
gisterkarte Monitoring aus.
1
