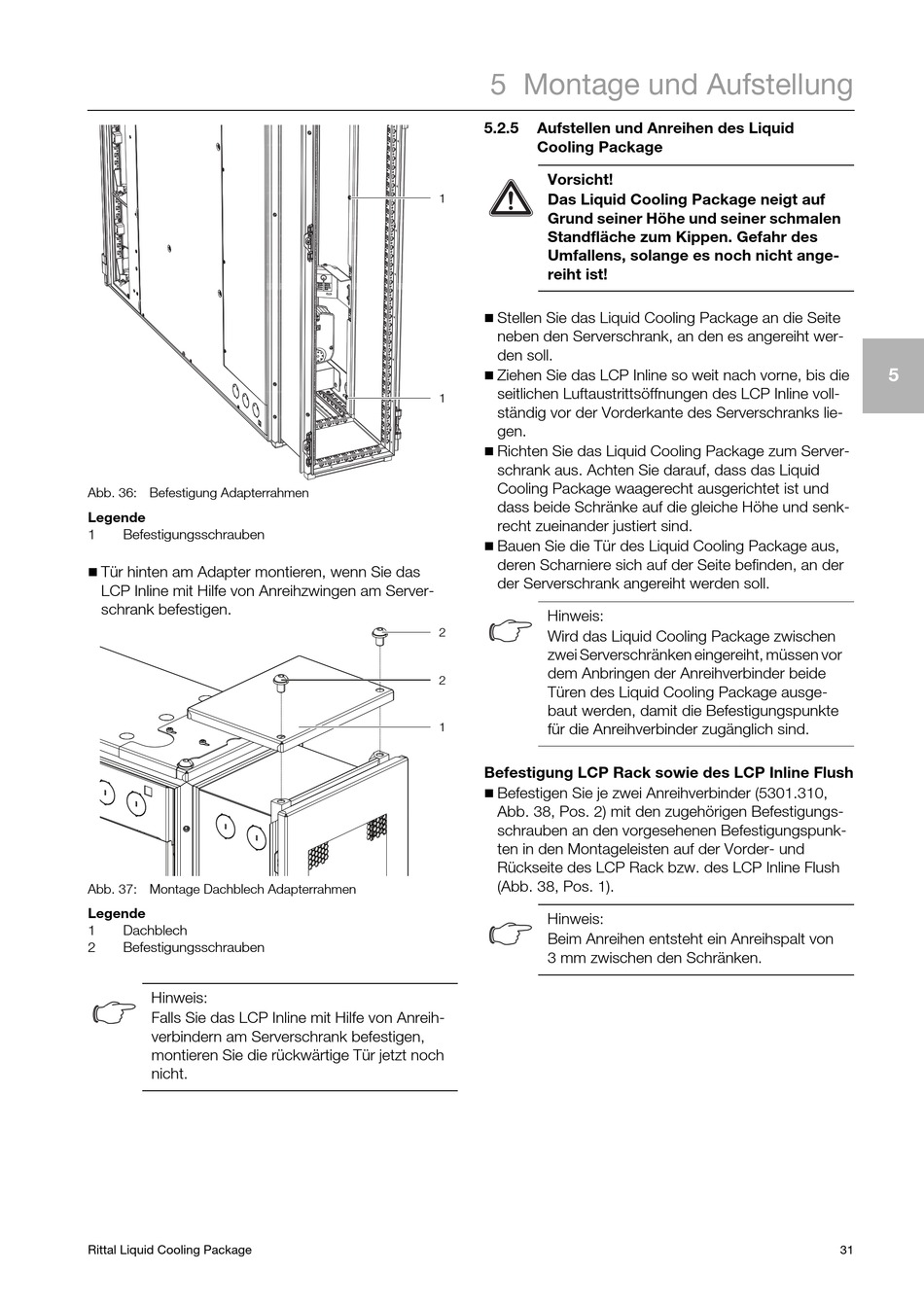

Abb. 36: Befestigung Adapterrahmen
Legende
1 Befestigungsschrauben

Tür hinten am Adapter montieren, wenn Sie das
LCP Inline mit Hilfe von Anreihzwingen am Server-
schrank befestigen.
Abb. 37: Montage Dachblech Adapterrahmen
Legende
1 Dachblech
2 Befestigungsschrauben
Hinweis:
Falls Sie das LCP Inline mit Hilfe von Anreih-
verbindern am Serverschrank befestigen,
montieren Sie die rückwärtige Tür jetzt noch
nicht.
Rittal Liquid Cooling Package
5 Montage und Aufstellung
5.2.5 Aufstellen und Anreihen des Liquid
Cooling Package
Vorsicht!
1 Das Liquid Cooling Package neigt auf
Grund seiner Höhe und seiner schmalen
Standfläche zum Kippen. Gefahr des
Umfallens, solange es noch nicht ange-
reiht ist!

Stellen Sie das Liquid Cooling Package an die Seite
neben den Serverschrank, an den es angereiht wer-
den soll.

Ziehen Sie das LCP Inline so weit nach vorne, bis die
seitlichen Luftaustrittsöffnungen des LCP Inline voll-
1
ständig vor der Vorderkante des Serverschranks lie-
gen.

Richten Sie das Liquid Cooling Package zum Server-
schrank aus. Achten Sie darauf, dass das Liquid
Cooling Package waagerecht ausgerichtet ist und
dass beide Schränke auf die gleiche Höhe und senk-
recht zueinander justiert sind.

Bauen Sie die Tür des Liquid Cooling Package aus,
deren Scharniere sich auf der Seite befinden, an der
der Serverschrank angereiht werden soll.
Hinweis:
2
Wird das Liquid Cooling Package zwischen
zwei Serverschränken eingereiht, müssen vor
dem Anbringen der Anreihverbinder beide
2
Türen des Liquid Cooling Package ausge-
baut werden, damit die Befestigungspunkte
1 für die Anreihverbinder zugänglich sind.
Befestigung LCP Rack sowie des LCP Inline Flush

Befestigen Sie je zwei Anreihverbinder (5301.310,
Abb. 38, Pos. 2) mit den zugehörigen Befestigungs-
schrauben an den vorgesehenen Befestigungspunk-
ten in den Montageleisten auf der Vorder- und
Rückseite des LCP Rack bzw. des LCP Inline Flush
(Abb. 38, Pos. 1).
Hinweis:
Beim Anreihen entsteht ein Anreihspalt von
3 mm zwischen den Schränken.
