Status „Lost". Die Kommunikation zu einem
Sensor ist nicht mehr möglich. Die Verbindung
muss überprüft werden. Alternativ kann der
Sensor auch durch Bestätigen abgemeldet
werden.
Status „Changed". Die Reihenfolge der Senso-
ren wurde geändert und noch nicht bestätigt.
Diese Konfigurationsänderung muss noch
durch Betätigen des SET-Tasters am Climate
Controller oder über die Weboberfläche bestä-
tigt werden.
Tab. 26: Symbole zur Statusanzeige
8.4.3 Registerkarten im Konfigurationsbereich
Im rechten Teil der Bildschirmseite werden sieben
Registerkarten angezeigt:
1. Monitoring: Aktuelle Daten des Liquid Cooling
Package bzw. der angeschlossenen Geräte (vgl.
Abschnitt 8.5 „Registerkarte Monitoring").
2. Configuration: Konfiguration von grundlegenden
Einstellungen (vgl. Abschnitt 8.6 „Registerkarte
Configuration").
3. Logging: Meldungsarchiv zum Liquid Cooling
Package bzw. den angeschlossenen Geräten (vgl.
Montage-, Installations- und Bedienungsanleitung
des IoT Interface 3124.300).
4. Tasks: Erstellen von Verknüpfungen verschiedener
Werte und zugehöriger Aktionen (vgl. Abschnitt 8.8
„Tasks")
5. Charts: Diagramme zum zeitlichen Verlauf von Vari-
ablenwerten (vgl. Montage-, Installations- und Be-
dienungsanleitung des IoT Interface 3124.300).
6. Dashboards: Anlegen von verschiedenen Ansichten
in Form von Dashboards (vgl. Montage-, Installa-
tions- und Bedienungsanleitung des IoT Interface
3124.300).
7. Access Configuration: Konfiguration von Zugangs-
berechtigungen für angeschlossene Zutrittskontroll-
systeme der Serverschranktüren (optional).
Der Inhalt der Registerkarten Monitoring und Configu-
ration hängt hierbei davon ab, ob im linken Teil der Bild-
schirmseite das Gesamtsystem (Eintrag „Processing
Unit") oder eine einzelne Komponente, z. B. Eintrag
„Liquid Cooling Package", angewählt wurde.
8.4.4 Meldungsanzeige
Im unteren Bereich der Bildschirmseite werden aktuell
anstehende Meldungen angezeigt. Die Meldungsanzei-
ge ist folgendermaßen aufgebaut:
1. Timestamp: Datum und Uhrzeit, wann der Fehler
aufgetreten ist (Abb. 115, Pos. 1).
2. Severity: Schwere des aufgetretenen Fehlers. Es
wird unterschieden zwischen Warnungen („War-
ning") und Alarmen („Alarm") (Abb. 115, Pos. 2).
Rittal Liquid Cooling Package
3. Message: Fehlermeldung im Klartext (Abb. 115,
Pos. 3).
4
5
6
1 2 3

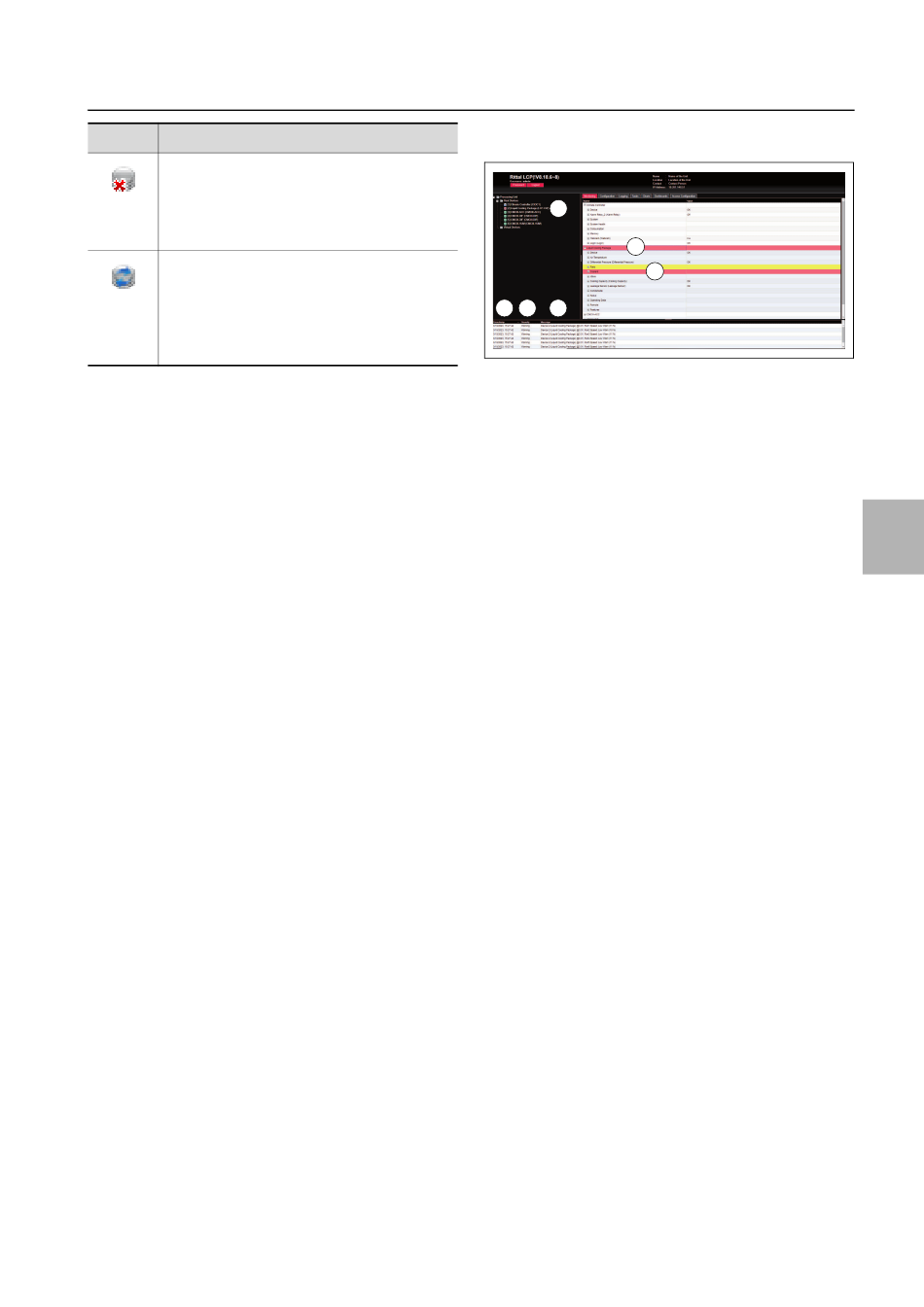

Abb. 115: Aufbau der Meldungsanzeige
Legende
1 Datum und Uhrzeit
2 Fehlerklasse
3 Fehlermeldung im Klartext
4 Komponente mit Fehlermeldung
5 Komponente
6 Parameter
Zusätzlich werden aufgetretene Fehler folgendermaßen
angezeigt:
– Linker Bereich (Navigationsbereich): Das Symbol vor
der Komponente, an der der Fehler aufgetreten ist,
wird im Navigationsbereich bei einer Alarmmeldung
rot, bei einer Warnmeldung gelb eingefärbt (Abb. 115,
Pos. 4).
– Rechter Bereich (Konfigurationsbereich): Auf der Re-
gisterkarte Monitoring wird die gesamte Komponen-
te sowie der spezielle Parameter, für den die Warnung
bzw. der Alarm anliegt, rot bzw. gelb eingefärbt
(Abb. 115, Pos. 5 und 6).
– Die Multi-LED an der Front des Climate Controllers
leuchtet dauerhaft rot bzw. orange.
– Je nach Einstellungen schaltet das Alarmrelais.
Wenn die Ursache einer Fehlermeldung behoben wurde,
kann die zugehörige Meldung automatisch aus der Mel-
dungsanzeige gelöscht werden. Auch kann der Status
der jeweiligen Komponente wieder zurückgesetzt wer-
den und alle weiteren durch den Fehler ausgelösten An-
zeigen können verschwinden. Dies hängt aber von der
gewählten Alarmkonfiguration ab (vgl. Montage-, Instal-
lations- und Bedienungsanleitung des IoT Interface
3124.300). Ggf. bleiben Fehlermeldungen und der Sta-
tus auch so lange in der Übersicht erhalten, bis sie über
den SET-Taster am Climate Controller quittiert wurden
(vgl. Abschnitt 8.2.2 „Quittieren von Meldungen").
Wird am Gerät eine dauerhafte Konfigurationsänderung
vorgenommen, z. B. ein neuer Sensor am Climate Con-
troller angeschlossen, so wird dies ebenfalls als Fehler-
meldung vom Typ „Alarm" in der Meldungsanzeige aus-
gegeben. Zusätzlich blinkt in diesem Fall die Multi-LED in
der Front des Climate Controllers zyklisch grün – orange
– rot. Eine solche Konfigurationsänderung wird erst
