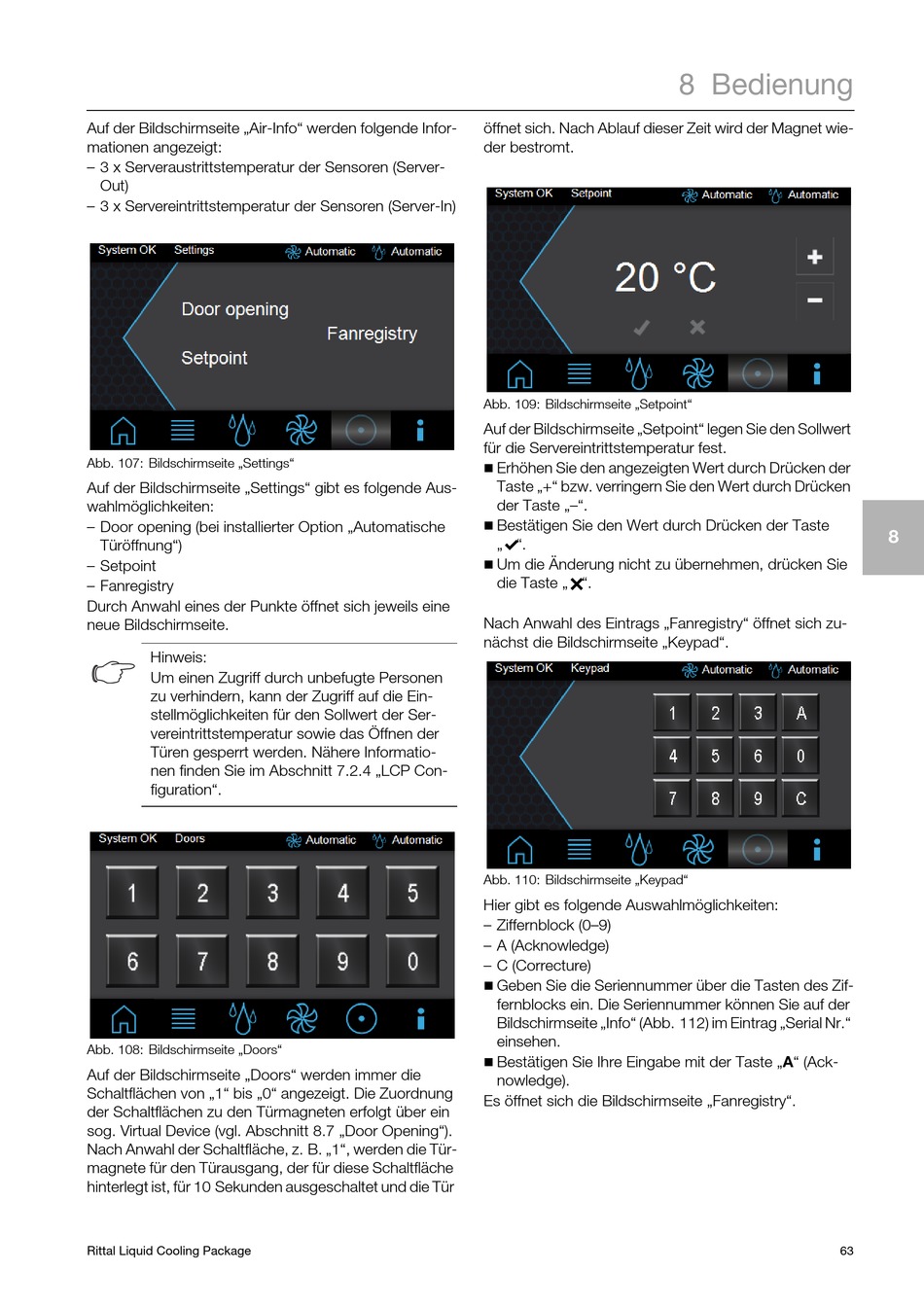

Auf der Bildschirmseite „Air-Info" werden folgende Infor-
mationen angezeigt:
– 3 x Serveraustrittstemperatur der Sensoren (Server-
Out)
– 3 x Servereintrittstemperatur der Sensoren (Server-In)
Abb. 107: Bildschirmseite „Settings"
Auf der Bildschirmseite „Settings" gibt es folgende Aus-
wahlmöglichkeiten:
– Door opening (bei installierter Option „Automatische
Türöffnung")
– Setpoint
– Fanregistry
Durch Anwahl eines der Punkte öffnet sich jeweils eine
neue Bildschirmseite.
Hinweis:
Um einen Zugriff durch unbefugte Personen
zu verhindern, kann der Zugriff auf die Ein-
stellmöglichkeiten für den Sollwert der Ser-
vereintrittstemperatur sowie das Öffnen der
Türen gesperrt werden. Nähere Informatio-
nen finden Sie im Abschnitt 7.2.4 „LCP Con-
figuration".
Abb. 108: Bildschirmseite „Doors"
Auf der Bildschirmseite „Doors" werden immer die
Schaltflächen von „1" bis „0" angezeigt. Die Zuordnung
der Schaltflächen zu den Türmagneten erfolgt über ein
sog. Virtual Device (vgl. Abschnitt 8.7 „Door Opening").
Nach Anwahl der Schaltfläche, z. B. „1", werden die Tür-
magnete für den Türausgang, der für diese Schaltfläche
hinterlegt ist, für 10 Sekunden ausgeschaltet und die Tür
Rittal Liquid Cooling Package
öffnet sich. Nach Ablauf dieser Zeit wird der Magnet wie-
der bestromt.
Abb. 109: Bildschirmseite „Setpoint"
Auf der Bildschirmseite „Setpoint" legen Sie den Sollwert
für die Servereintrittstemperatur fest.

Erhöhen Sie den angezeigten Wert durch Drücken der
Taste „+" bzw. verringern Sie den Wert durch Drücken
der Taste „–".

Bestätigen Sie den Wert durch Drücken der Taste
„ ".
✔

Um die Änderung nicht zu übernehmen, drücken Sie
die Taste „ ".
✖
Nach Anwahl des Eintrags „Fanregistry" öffnet sich zu-
nächst die Bildschirmseite „Keypad".
Abb. 110: Bildschirmseite „Keypad"
Hier gibt es folgende Auswahlmöglichkeiten:
– Ziffernblock (0–9)
– A (Acknowledge)
– C (Correcture)

Geben Sie die Seriennummer über die Tasten des Zif-
fernblocks ein. Die Seriennummer können Sie auf der
Bildschirmseite „Info" (Abb. 112) im Eintrag „Serial Nr."
einsehen.

Bestätigen Sie Ihre Eingabe mit der Taste „A" (Ack-
nowledge).
Es öffnet sich die Bildschirmseite „Fanregistry".
