8
Bedienung
8.1
Beschreibung der Bedien- und Anzeige-
elemente
8.1.1
Hardware der Regeleinheit des Liquid
Cooling Package
Die Regeleinheit des Liquid Cooling Package bildet der
Climate Controller. Dieser liefert und verarbeitet Istwerte
zu Server-In- und Server-Out-Temperaturen, Ist-Werte
zu den Drücken vor und hinter dem Wärmetauscher so-
wie Istwerte zu Durchfluss, Ventilstellung und Tempera-
turen des kühlmediumseitigen Vor- und Rücklaufs. Ven-
til und Lüfter werden nach den gemessenen Istwerten
geregelt.
1
2 3 4
5

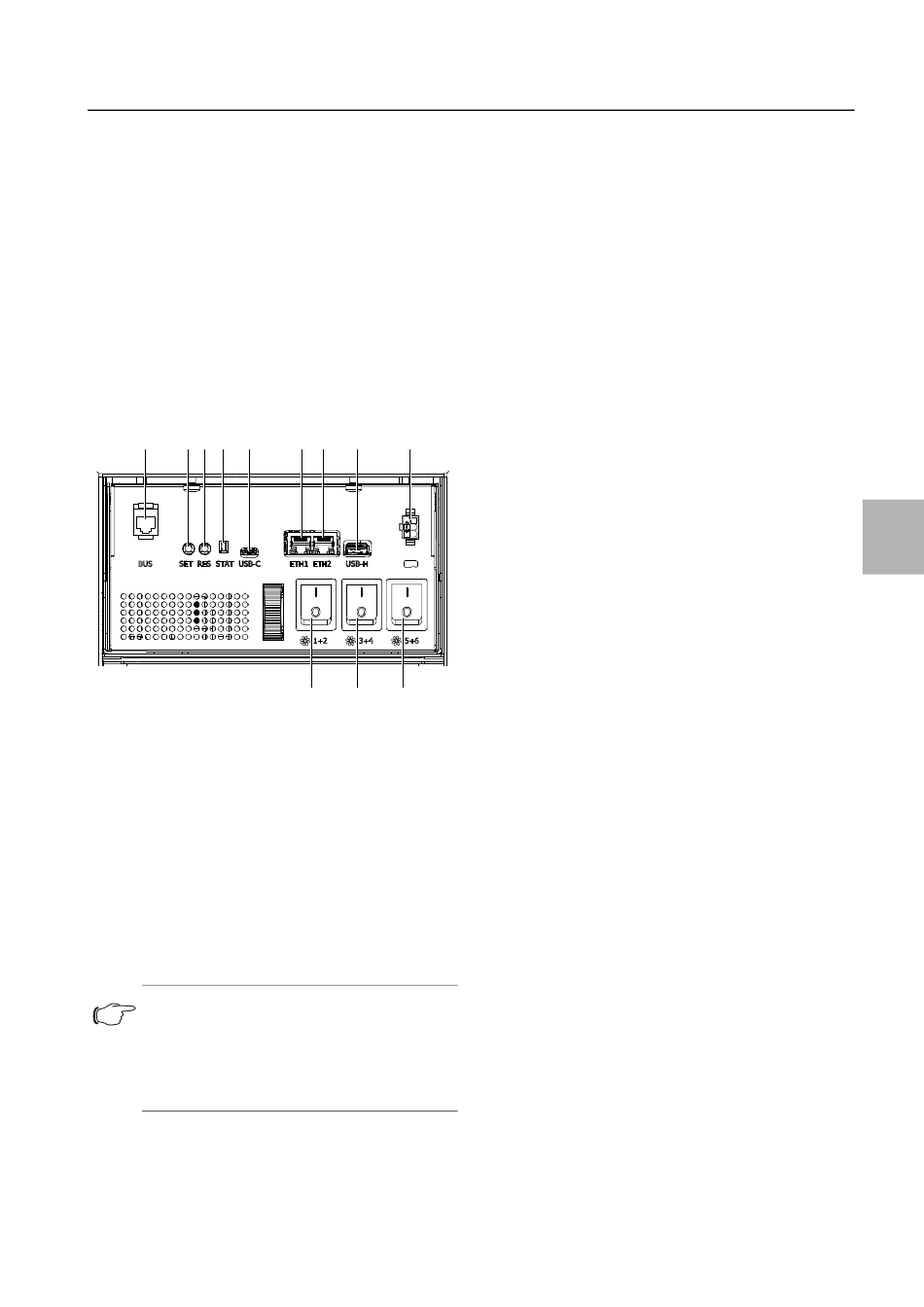

Abb. 99: Climate Controller
Legende
1
Anschluss CMC-Sensoren
2
SET-Taster zum Quittieren
3
RESET-Taster für Hardwarereset (Werkseinstellung)
4
Status LED
5
USB-C-Schnittstelle für Service
6
Netzwerkschnittstelle ETH1
7
Netzwerkschnittstelle ETH2
8
USB-Schnittstelle als externer Speicher
9
Anschlusspunkt Displaykabel
10
Ein-/Ausschalter Lüfter 1/2
11
Ein-/Ausschalter Lüfter 3/4
12
Ein-/Ausschalter Lüfter 5/6
Hinweis:
Der Anschluss für CMC-Sensoren (Pos. 1)
sowie die beiden Netzwerkschnittstellen wer-
den mit entsprechenden Kabeln in den Rück-
bereich des LCP verlegt, so dass der
eigentliche Anschluss dort erfolgt.
Rittal Liquid Cooling Package
6
7
8
9
12
11
10
8 Bedienung
59
