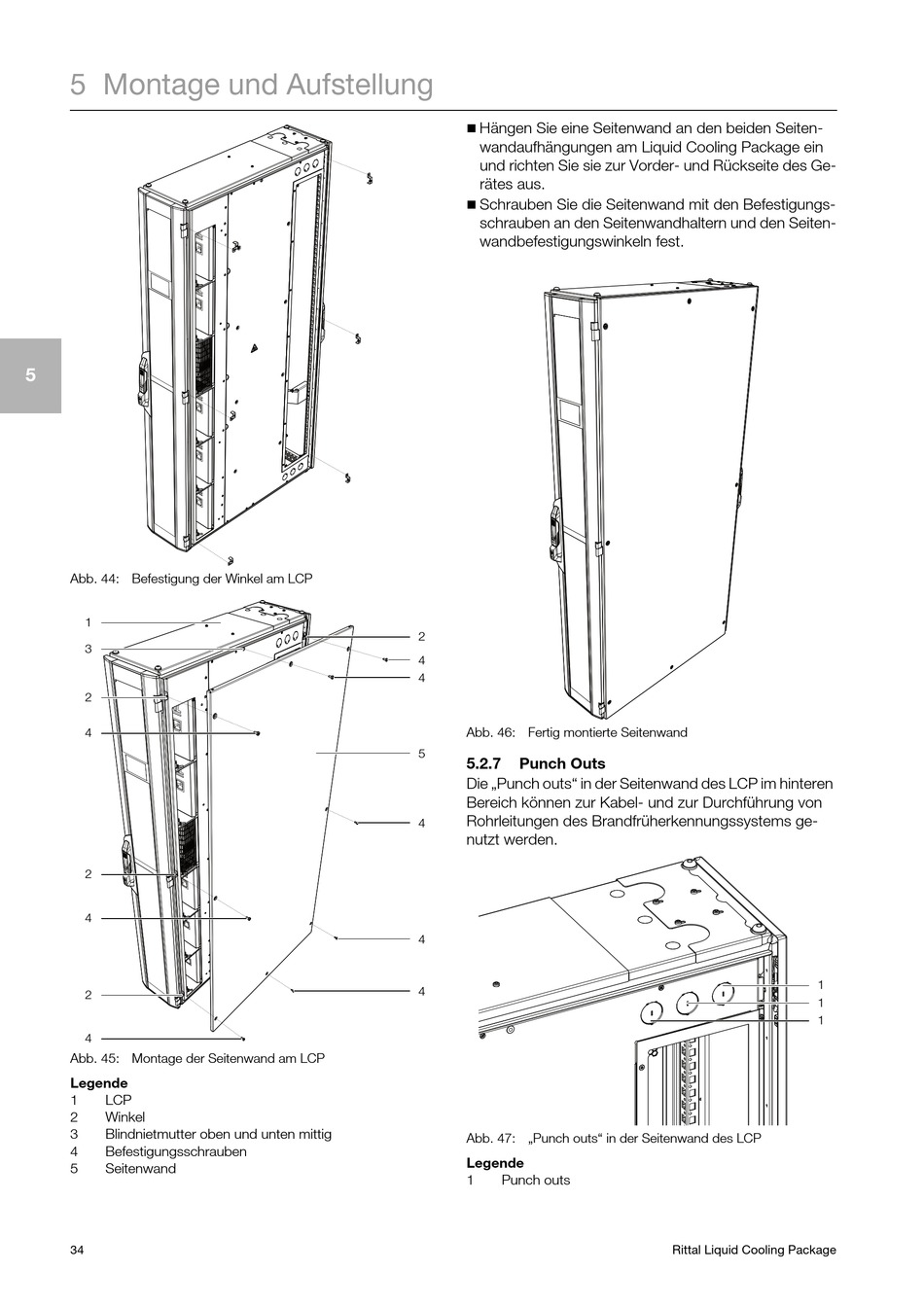

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 34

5 Montage und Aufstellung
5
Abb. 44: Befestigung der Winkel am LCP
1
3
2
4
2
4
2
4
Abb. 45: Montage der Seitenwand am LCP
Legende
1 LCP
2 Winkel
3 Blindnietmutter oben und unten mittig
4 Befestigungsschrauben
5 Seitenwand
34

Hängen Sie eine Seitenwand an den beiden Seiten-
wandaufhängungen am Liquid Cooling Package ein
und richten Sie sie zur Vorder- und Rückseite des Ge-
rätes aus.

Schrauben Sie die Seitenwand mit den Befestigungs-
schrauben an den Seitenwandhaltern und den Seiten-
wandbefestigungswinkeln fest.
2
4
4
Abb. 46: Fertig montierte Seitenwand
5
5.2.7 Punch Outs
Die „Punch outs" in der Seitenwand des LCP im hinteren
Bereich können zur Kabel- und zur Durchführung von
Rohrleitungen des Brandfrüherkennungssystems ge-
4
nutzt werden.
4
4
Abb. 47: „Punch outs" in der Seitenwand des LCP
Legende
1 Punch outs
1
1
1
