6 Installation
2
100 %
30 %
70 %
6
30 %
1
100 %

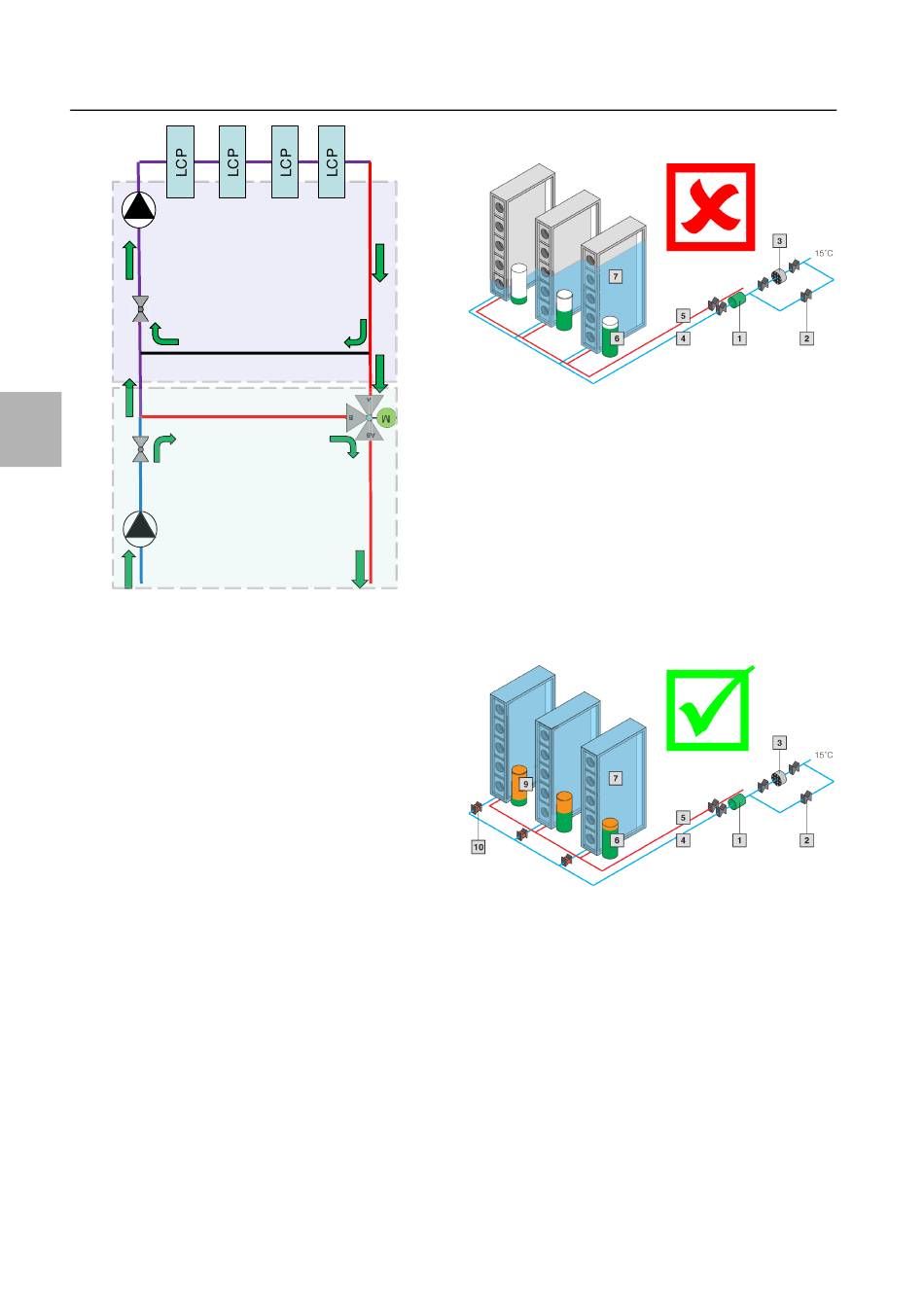

Abb. 87: Einspritzschaltung (Prinzipschema)
Im LCP ist wasserseitig ein Sensor eingebaut, der ohne
bewegliche Bauteile den Wasserdurchfluss misst. Der
Messbereich dieses Durchflussmessers liegt bei den
30 kW CW-, den 53 kW CW- sowie den CWG-Geräten
zwischen 5 l/min und 150 l/min. Die Messunsicherheit
liegt im Bereich 1 % FS bei Durchflüssen unterhalb
10 l/min und bei ca. 0,3 % FS oberhalb von 10 l/min.
Sind die Serverracks zu Beginn nur mit wenig IT-Equip-
ment bestückt oder es wird mit geringen Wasservor-
lauftemperaturen gearbeitet (z. B. 10 °C), ergibt sich
eine geringe Durchflussmenge. Liegt diese Durchfluss-
menge unterhalb der o. g. Untergrenzen, kann dies zu
Systemwarnungen des Durchflussmessers führen. Die-
se Warnungen können durch Konfiguration der Parame-
ter „System Warning min. Flow" und „System Warning
min. Valve" abgestellt werden (vgl. Abschnitt 7.2.4 „LCP
Configuration")
Alternativ kann ein Auftreten dieser Fehlermeldungen
auch mit Hilfe der Einspritzschaltung vermieden werden.
Hierzu muss das zugeführte Kühlwasser aus Primär-
und Sekundärkreis anders gemischt werden, sodass
sich eine höhere Vorlauftemperatur ergibt.
Tichelmann-Prinzip und hydraulischer Abgleich
Für eine effiziente Kaltwasserversorgung des Liquid
Cooling Package sollte das Kaltwassersystem hydrau-
lisch abgeglichen werden. Ohne einen Abgleich der Hy-
draulik werden die LCP-Systeme nicht homogen mit der
50
„Kreis 2"
30 %
Bypassleitung
30 %
„Kreis 1"
100 %
benötigten Kaltwassermenge versorgt. Dies wirkt sich
negativ auf den effizienten Betrieb aus.
100 %
70 %
Abb. 88: Kälteverteilung ohne hydraulischen Abgleich
Legende
1
Umwälzpumpe
2
Absperrorgan
3
Feinfilter
4
Rücklauf
5
Vorlauf
6
Pumpendruck
7
Kälteversorgung
8
Rohrreibungsdruckgefälle
9
Öffnungsgrad Regelventil
10
Regelventil
Ein hydraulischer Abgleich kann hier über Strangregu-
lierventile erfolgen.
Abb. 89: Kälteverteilung mit hydraulischem Abgleich
Werden jedoch die Einzelanschlussleitungen für die
LCP-Systeme nach dem Anschlussprinzip „Tichelmann"
verlegt, ist kein hydraulischer Abgleich nötig. Alle Ein-
zelanschlussleitungen haben bei dieser Anschlussvari-
ante den gleichen Druckverlust.
Rittal Liquid Cooling Package
