16 Weitergehende Technische Informationen

16.6 Wasserlaufplan

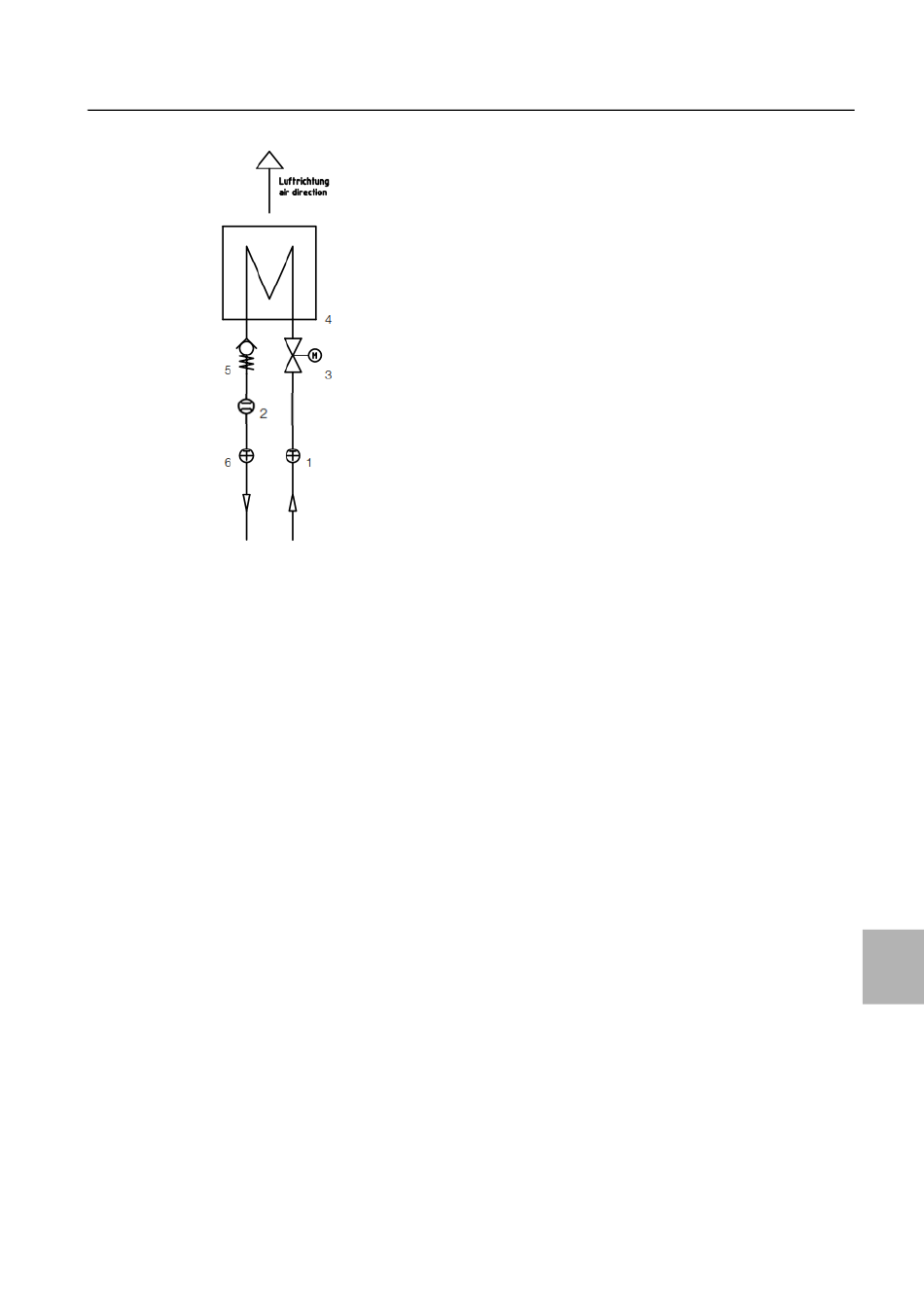

Abb. 140: Wasserlaufplan
Legende
1 Temperaturfühler Vorlauf
2 Durchflusssensor Rücklauf
3 Regelkugelhahn Vorlauf
4 Wärmetauscher
5 Rückschlagventil Rücklauf
6 Temperaturfühler Rücklauf
