3 Gerätebeschreibung
3.5 Geräteaufbau
3.5.1 Schematischer Aufbau
Der schematische Aufbau ist in der folgenden Abbildung
zu sehen:
1
3
23
22
21
20
19
18
17
16
15
14
13

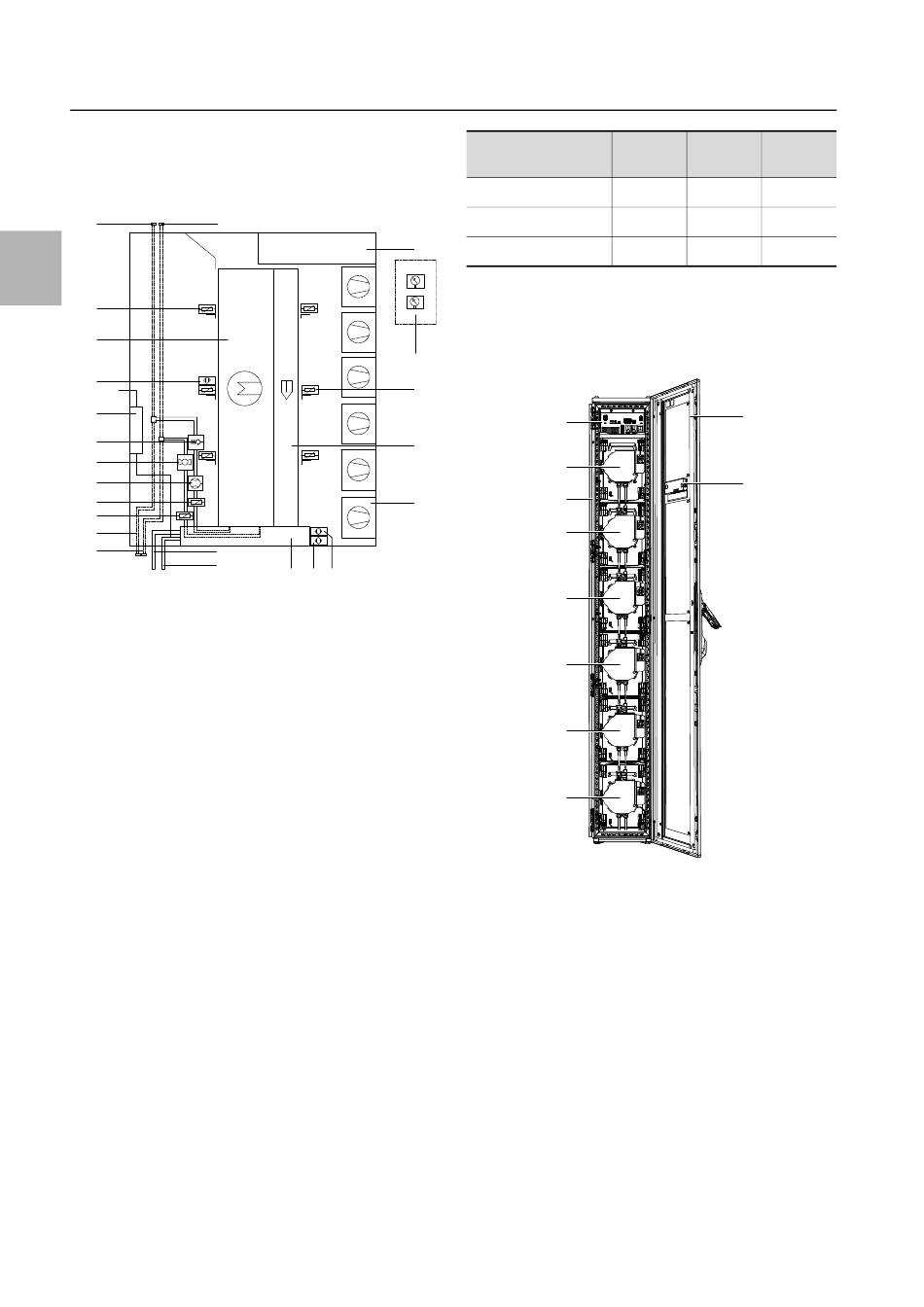

Abb. 12: Schematischer Aufbau eines Liquid Cooling Package –
Rechte Seitenansicht
Legende
1 Wasserrücklauf (Option „oben")
2 Wasservorlauf (Option „oben")
3 Elektronikmodul mit Climate Controller
4 CMC III Differenzdrucksensoren (optional)
5 NTC-Sensoren Servereintrittstemperatur (3x)
6 Prallflächen-Tropfenabscheider (bei CWG-Geräten und
kundenspezifischen Ausführungen)
7 Lüftermodul
8 Leckagesensor
9 Leckagesensor (Kondensatpumpe, optional)
10 Bodenwanne
11 Kondensatablauf
12 Not-Kondensatablauf
13 Wasservorlauf (Option „unten")
14 Wasserrücklauf (Option „unten")
15 NTC-Sensor Vorlauf Kühlmedium
16 NTC-Sensor Rücklauf Kühlmedium
17 Volumenstrommesser
18 Regelkugelhahn
19 Rückschlagventil
20 Kondensatpumpe (optional)
21 CMC III Temperatur-/Feuchtesensor (bei CWG-Geräten
und kundenspezifischen Ausführungen)
22 Wärmeübertrager
23 NTC-Sensoren Serveraustrittstemperatur (3x)
Der Aufbau eines Liquid Cooling Package besteht aus
einem Elektronikmodul mit dem Climate Controller, ei-
nem Wassermodul, einem Wärmeübertrager und den
Lüftermodulen. Standardmäßig ist im Auslieferungszu-
stand die folgende Anzahl Lüftermodule in die Geräte
eingebaut:
16
2
12
11
10 9 8
Gerät\Kühlleistung
LCP Rack
LCP Inline Protruding
3
LCP Inline Flush
Tab. 2: Anzahl Luftermodule im Auslieferungszustand
Die Lüftermodule und das Wassermodul werden eben-
falls vom Climate Controller gesteuert.
3.5.2 Gerätekomponenten
4
5
10
6
1
9
7
2
3
4
5
6
Abb. 13: Liquid Cooling Package Vorderseite – Fronttür geöffnet
Legende
1-6 Lüfter 1 bis 6 (hier Vollbestückung mit 6 Lüftern)
7 LCP-Tür
8 Optionales Display mit Touchfunktion (Rückseite)
9 VX Rahmen
10 Elektronikmodul mit Climate Controller
Die Lüfter sind im Gerät von oben nach unten durch-
nummeriert (bei Vollbestückung der Geräte LCP Rack
und LCP Inline Protruding von 1 bis 6, bei Vollbestü-
ckung des Geräts LCP Inline Flush von 1 bis 4). So ist
eine einfache Zuordnung zum zugehörigen Schalter im
Elektronikmodul möglich.
Das Elektronikmodul besteht aus folgenden Komponen-
ten:
– 3 Ein-/Ausschalter für die Lüfterpaare 1/2, 3/4 und 5/6
– AC/DC-Netzteil für Climate Controller
30 kW 53 kW 44 kW
(CWG)
1 Modul 4 Module 4 Module
1 Modul 4 Module 4 Module
2 Module – 2 Module
7
8
