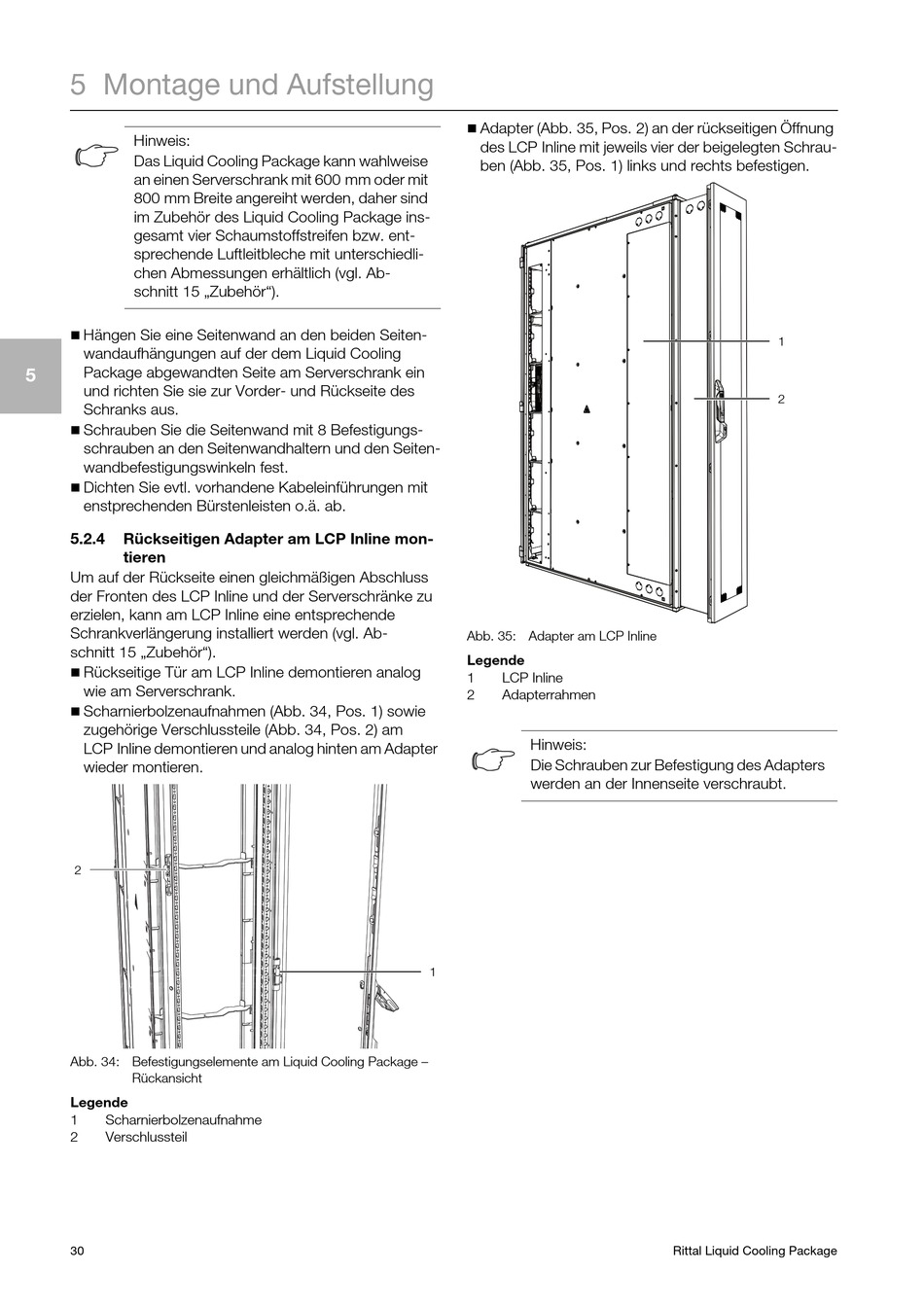

5 Montage und Aufstellung
Hinweis:
Das Liquid Cooling Package kann wahlweise
an einen Serverschrank mit 600 mm oder mit
800 mm Breite angereiht werden, daher sind
im Zubehör des Liquid Cooling Package ins-
gesamt vier Schaumstoffstreifen bzw. ent-
sprechende Luftleitbleche mit unterschiedli-
chen Abmessungen erhältlich (vgl. Ab-
schnitt 15 „Zubehör").

Hängen Sie eine Seitenwand an den beiden Seiten-
wandaufhängungen auf der dem Liquid Cooling
Package abgewandten Seite am Serverschrank ein
5
und richten Sie sie zur Vorder- und Rückseite des
Schranks aus.

Schrauben Sie die Seitenwand mit 8 Befestigungs-
schrauben an den Seitenwandhaltern und den Seiten-
wandbefestigungswinkeln fest.

Dichten Sie evtl. vorhandene Kabeleinführungen mit
enstprechenden Bürstenleisten o.ä. ab.
5.2.4 Rückseitigen Adapter am LCP Inline mon-
tieren
Um auf der Rückseite einen gleichmäßigen Abschluss
der Fronten des LCP Inline und der Serverschränke zu
erzielen, kann am LCP Inline eine entsprechende
Schrankverlängerung installiert werden (vgl. Ab-
schnitt 15 „Zubehör").

Rückseitige Tür am LCP Inline demontieren analog
wie am Serverschrank.

Scharnierbolzenaufnahmen (Abb. 34, Pos. 1) sowie
zugehörige Verschlussteile (Abb. 34, Pos. 2) am
LCP Inline demontieren und analog hinten am Adapter
wieder montieren.
2
Abb. 34: Befestigungselemente am Liquid Cooling Package –
Rückansicht
Legende
1 Scharnierbolzenaufnahme
2 Verschlussteil
30

Adapter (Abb. 35, Pos. 2) an der rückseitigen Öffnung
des LCP Inline mit jeweils vier der beigelegten Schrau-
ben (Abb. 35, Pos. 1) links und rechts befestigen.
Abb. 35: Adapter am LCP Inline
Legende
1 LCP Inline
2 Adapterrahmen
Hinweis:
Die Schrauben zur Befestigung des Adapters
werden an der Innenseite verschraubt.
1
1
2
