Störungen, die die Sicherheit beeinträchtigen können,
sollten Sie umgehend beseitigen (lassen)! Betriebsanlei-
tung beachten!
Zur bestimmungsgemäßen Verwendung gehören auch
das Beachten der Betriebsanleitung und die Einhaltung
der Inspektions- und Wartungsbedingungen.
Bei nicht bestimmungsgemäßem Gebrauch können Ge-
fahren auftreten. Solch nicht bestimmungsgemäßer Ge-
brauch kann z. B. sein:
– Verwendung von unzulässigen Werkzeugen.
– Unsachgemäße Bedienung.
– Unsachgemäße Behebung von Störungen.
– Verwendung von nicht durch Rittal GmbH & Co. KG
freigegebener Ersatzteile.
– Nichtbeachten der nötigen Wasserqualität.
– Bei den CW-Geräten: Verwendung eines anderen
Kühlmittels als Wasser.
– Ausblasen der Kaltluft in ein Luftkanalsystem.
– Einsatz in industrieller Umgebung.
– Nicht-stationärer Einsatz, z. B. an beweglichen bzw.
nicht erschütterungsfreien Maschinen.
– Dauerhafter Betrieb unterhalb des Taupunkts (ausge-
nommen die CWG-Geräte mit Prallflächen-Tropfenab-
scheider).
– Betrieb als Luftkonditionierung für den Menschen.
– Betrieb als Lebensmittelkühlung.
– Einbringung der Geräte in öffentlich zugänglichen Be-
reichen.
– Verletzung der zulässigen elektrischen Spannungsbe-
reiche.
3.7 Lieferumfang Liquid Cooling Package
Der Lieferumfang eines Liquid Cooling Package um-
fasst:
Anzahl Lieferteile
1 Liquid Cooling Package, anschlussfertig
Zubehör:
1 Entlüftungsschlauch
1 Anschlussstecker, 5-polig (Spannungsversor-
gung)
1 Anschlussstecker, 7-polig (Störmeldung, 2 x
digitaler Eingang)
2 Kabelbinder mit Spreizanker (Zugentlastung
für Anschlusskabel)
2 Brücke für Anschlussstecker, 5-polig (Nutzung
bei 1~ Betrieb)
1 Anreihungbefestigerkit für VX IT (nur bei
LCP Inline)
1 Vierkant Entlüftungsschlüssel
Tab. 3: Lieferumfang eines Liquid Cooling Package
Rittal Liquid Cooling Package
3 Gerätebeschreibung
Anzahl Lieferteile
2 Verschlussstopfen
1 Schaumgummi für 1200 mm tiefe LCP
1 Schaumgummi für 1000 mm tiefe LCP (nicht
bei LCP Inline Protruding)
1 Montage-, Installations- und Bedienungsanlei-
tung
Tab. 3: Lieferumfang eines Liquid Cooling Package
3.8 Gerätespezifische Hinweise
3.8.1 Bildung von Redundanzen beim LCP Rack
Durch die vorher beschriebenen Möglichkeiten der An-
reihung können sehr einfach Redundanzen der Kühlung
erzielt werden. Die Trennung von Serverschrank und
Liquid Cooling Package ermöglicht es, verschiedene
Abstufungen von Redundanzen aufzubauen.
1 2

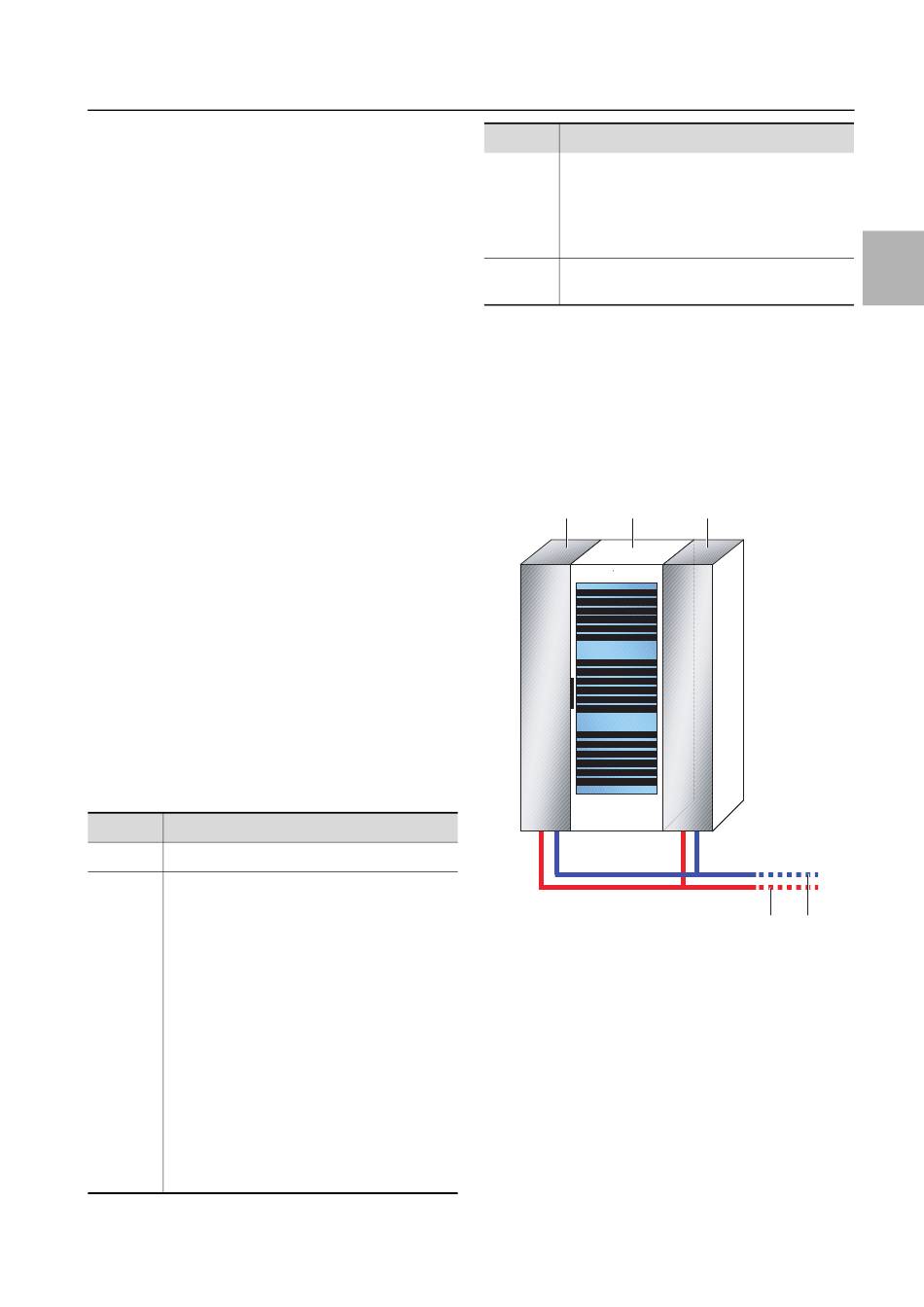

Abb. 17: Redundante oder doppelte Kühlung mit zwei
LCP Rack
Legende
1 LCP Rack
2 Serverschrank
3 Vorlauf Kaltwassersystem
4 Rücklauf Kaltwassersystem
Zwei Serverschränke können mit Hilfe von 3 LCP Rack
gekühlt werden. In Abhängigkeit von der Kühlleistung
bildet das in der Mitte zwischen den Serverschränken
eingereihte Gerät die Redundanz für den jeweils rechten
und linken Serverschrank.
1
4 3
