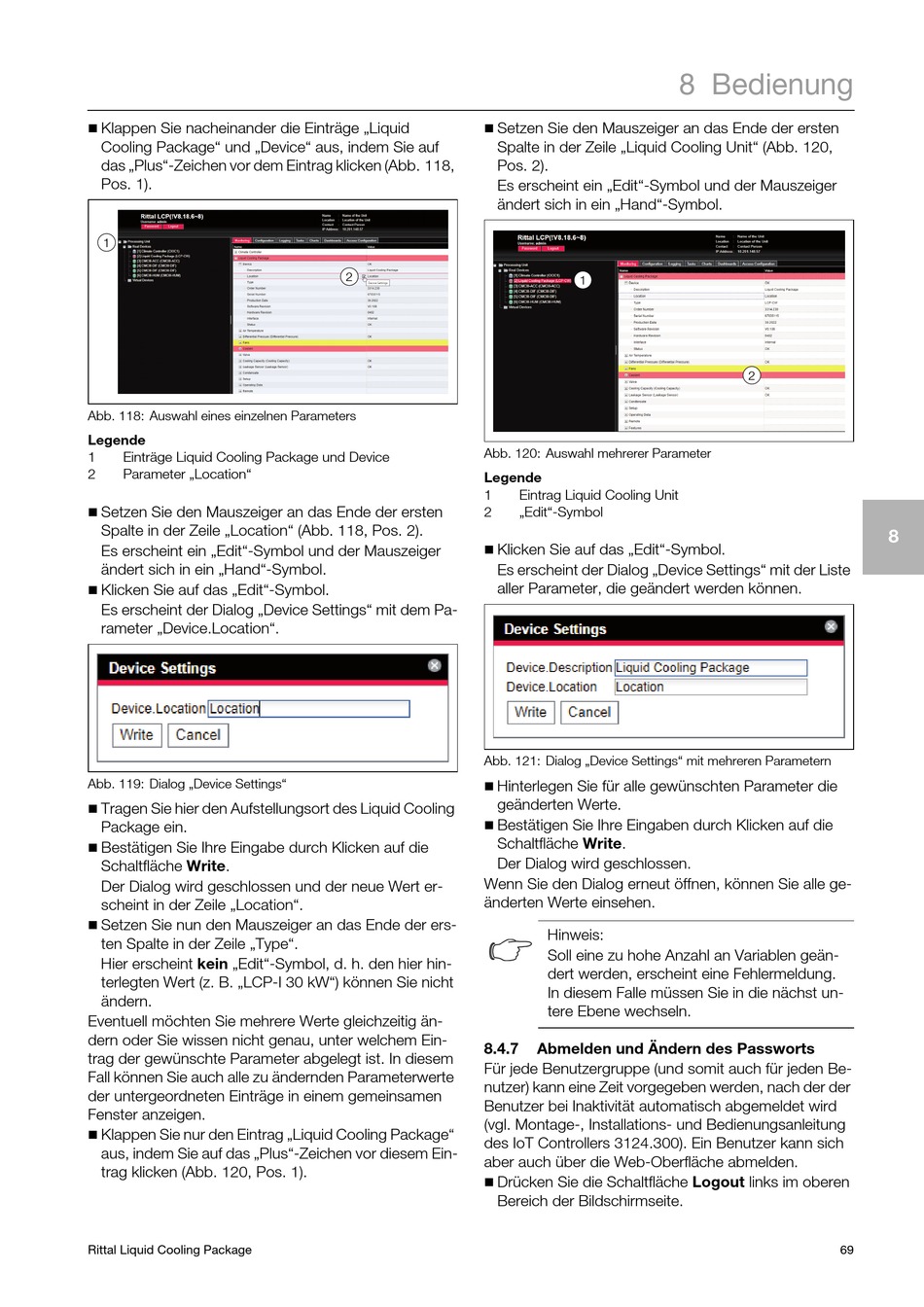

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 69


Klappen Sie nacheinander die Einträge „Liquid
Cooling Package" und „Device" aus, indem Sie auf
das „Plus"-Zeichen vor dem Eintrag klicken (Abb. 118,
Pos. 1).
1
Abb. 118: Auswahl eines einzelnen Parameters
Legende
1 Einträge Liquid Cooling Package und Device
2 Parameter „Location"

Setzen Sie den Mauszeiger an das Ende der ersten
Spalte in der Zeile „Location" (Abb. 118, Pos. 2).
Es erscheint ein „Edit"-Symbol und der Mauszeiger
ändert sich in ein „Hand"-Symbol.

Klicken Sie auf das „Edit"-Symbol.
Es erscheint der Dialog „Device Settings" mit dem Pa-
rameter „Device.Location".
Abb. 119: Dialog „Device Settings"

Tragen Sie hier den Aufstellungsort des Liquid Cooling
Package ein.

Bestätigen Sie Ihre Eingabe durch Klicken auf die
Schaltfläche Write.
Der Dialog wird geschlossen und der neue Wert er-
scheint in der Zeile „Location".

Setzen Sie nun den Mauszeiger an das Ende der ers-
ten Spalte in der Zeile „Type".
Hier erscheint kein „Edit"-Symbol, d. h. den hier hin-
terlegten Wert (z. B. „LCP-I 30 kW") können Sie nicht
ändern.
Eventuell möchten Sie mehrere Werte gleichzeitig än-
dern oder Sie wissen nicht genau, unter welchem Ein-
trag der gewünschte Parameter abgelegt ist. In diesem
Fall können Sie auch alle zu ändernden Parameterwerte
der untergeordneten Einträge in einem gemeinsamen
Fenster anzeigen.

Klappen Sie nur den Eintrag „Liquid Cooling Package"
aus, indem Sie auf das „Plus"-Zeichen vor diesem Ein-
trag klicken (Abb. 120, Pos. 1).
Rittal Liquid Cooling Package

Setzen Sie den Mauszeiger an das Ende der ersten
Spalte in der Zeile „Liquid Cooling Unit" (Abb. 120,
Pos. 2).
Es erscheint ein „Edit"-Symbol und der Mauszeiger
ändert sich in ein „Hand"-Symbol.
2
Abb. 120: Auswahl mehrerer Parameter
Legende
1 Eintrag Liquid Cooling Unit
2 „Edit"-Symbol

Klicken Sie auf das „Edit"-Symbol.
Es erscheint der Dialog „Device Settings" mit der Liste
aller Parameter, die geändert werden können.
Abb. 121: Dialog „Device Settings" mit mehreren Parametern

Hinterlegen Sie für alle gewünschten Parameter die
geänderten Werte.

Bestätigen Sie Ihre Eingaben durch Klicken auf die
Schaltfläche Write.
Der Dialog wird geschlossen.
Wenn Sie den Dialog erneut öffnen, können Sie alle ge-
änderten Werte einsehen.
8.4.7
Für jede Benutzergruppe (und somit auch für jeden Be-
nutzer) kann eine Zeit vorgegeben werden, nach der der
Benutzer bei Inaktivität automatisch abgemeldet wird
(vgl. Montage-, Installations- und Bedienungsanleitung
des IoT Controllers 3124.300). Ein Benutzer kann sich
aber auch über die Web-Oberfläche abmelden.

Drücken Sie die Schaltfläche Logout links im oberen
Bereich der Bildschirmseite.
8 Bedienung
1
Hinweis:
Soll eine zu hohe Anzahl an Variablen geän-
dert werden, erscheint eine Fehlermeldung.
In diesem Falle müssen Sie in die nächst un-
tere Ebene wechseln.
Abmelden und Ändern des Passworts
2
