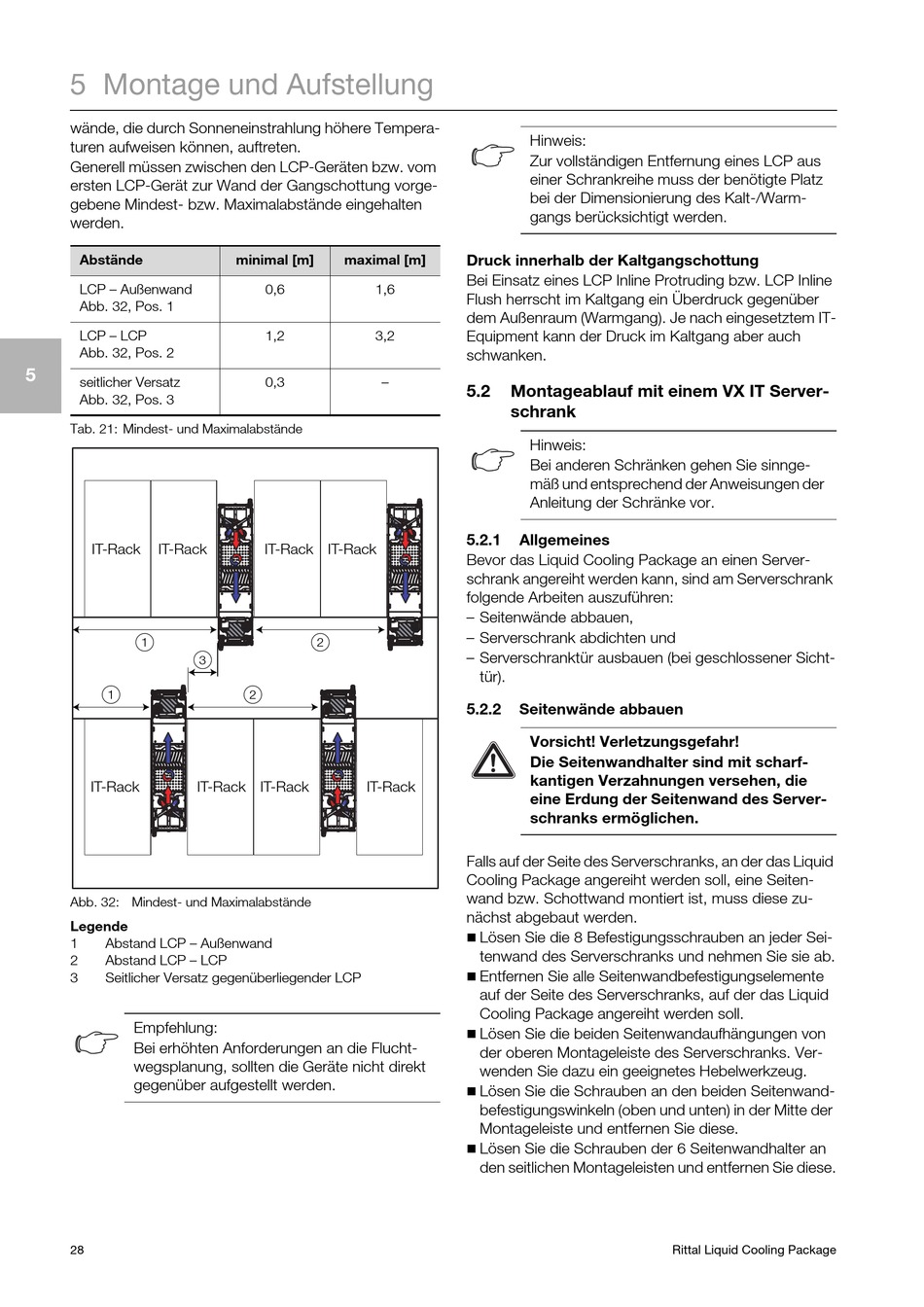

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 28

5 Montage und Aufstellung
wände, die durch Sonneneinstrahlung höhere Tempera-
turen aufweisen können, auftreten.
Generell müssen zwischen den LCP-Geräten bzw. vom
ersten LCP-Gerät zur Wand der Gangschottung vorge-
gebene Mindest- bzw. Maximalabstände eingehalten
werden.
Abstände
LCP – Außenwand
Abb. 32, Pos. 1
LCP – LCP
Abb. 32, Pos. 2
5
seitlicher Versatz
Abb. 32, Pos. 3
Tab. 21: Mindest- und Maximalabstände
IT-Rack IT-Rack
1
3
1
IT-Rack IT-Rack IT-Rack
Abb. 32: Mindest- und Maximalabstände
Legende
1 Abstand LCP – Außenwand
2 Abstand LCP – LCP
3 Seitlicher Versatz gegenüberliegender LCP
Empfehlung:
Bei erhöhten Anforderungen an die Flucht-
wegsplanung, sollten die Geräte nicht direkt
gegenüber aufgestellt werden.
28
minimal [m] maximal [m]
0,6 1,6
1,2 3,2
0,3 –
IT-Rack IT-Rack
2
2
IT-Rack
Hinweis:
Zur vollständigen Entfernung eines LCP aus
einer Schrankreihe muss der benötigte Platz
bei der Dimensionierung des Kalt-/Warm-
gangs berücksichtigt werden.
Druck innerhalb der Kaltgangschottung
Bei Einsatz eines LCP Inline Protruding bzw. LCP Inline
Flush herrscht im Kaltgang ein Überdruck gegenüber
dem Außenraum (Warmgang). Je nach eingesetztem IT-
Equipment kann der Druck im Kaltgang aber auch
schwanken.
5.2 Montageablauf mit einem VX IT Server-
schrank
Hinweis:
Bei anderen Schränken gehen Sie sinnge-
mäß und entsprechend der Anweisungen der
Anleitung der Schränke vor.
5.2.1 Allgemeines
Bevor das Liquid Cooling Package an einen Server-
schrank angereiht werden kann, sind am Serverschrank
folgende Arbeiten auszuführen:
– Seitenwände abbauen,
– Serverschrank abdichten und
– Serverschranktür ausbauen (bei geschlossener Sicht-
tür).
5.2.2 Seitenwände abbauen
Vorsicht! Verletzungsgefahr!
Die Seitenwandhalter sind mit scharf-
kantigen Verzahnungen versehen, die
eine Erdung der Seitenwand des Server-
schranks ermöglichen.
Falls auf der Seite des Serverschranks, an der das Liquid
Cooling Package angereiht werden soll, eine Seiten-
wand bzw. Schottwand montiert ist, muss diese zu-
nächst abgebaut werden.

Lösen Sie die 8 Befestigungsschrauben an jeder Sei-
tenwand des Serverschranks und nehmen Sie sie ab.

Entfernen Sie alle Seitenwandbefestigungselemente
auf der Seite des Serverschranks, auf der das Liquid
Cooling Package angereiht werden soll.

Lösen Sie die beiden Seitenwandaufhängungen von
der oberen Montageleiste des Serverschranks. Ver-
wenden Sie dazu ein geeignetes Hebelwerkzeug.

Lösen Sie die Schrauben an den beiden Seitenwand-
befestigungswinkeln (oben und unten) in der Mitte der
Montageleiste und entfernen Sie diese.

Lösen Sie die Schrauben der 6 Seitenwandhalter an
den seitlichen Montageleisten und entfernen Sie diese.
