5.2.3 Serverschrank abdichten
Vorsicht! Verletzungsgefahr!
Beim Ablängen der Schaumstoffstreifen
besteht Schnittgefahr. Tragen Sie die
persönliche Schutzausrüstung!
Um die gezielte Luftführung im System sicherzustellen,
ist der Serverschrank vertikal durch das Abdichten der
19"-Ebene in einen Warmluft- und einen Kaltluftbereich
zu unterteilen.
Gehen Sie zum Abdichten der 19"-Ebene folgenderma-
ßen vor:

Verschließen Sie bei einem teilbestückten Server-
schrank die offenen Bereiche der 19"-Ebene mit Hilfe
von Blindplatten. Schrauben Sie diese von der Vorder-
seite auf dem Serverrack fest.
Hinweis:
Blindplatten in verschiedenen Höheneinhei-
ten (HE) sowie schmale und breite Schaum-
stoffstreifen und Luftleitbleche sind im Rittal
Zubehör (vgl. Abschnitt 15 „Zubehör") erhält-
lich.

Befestigen Sie den breiteren der beiden Schaumstoff-
streifen (Best.-Nr. 3301.370 / 3301.320) aus dem Zu-
behör des Liquid Cooling Package von außen an einer
der vorderen Stützen des Serverracks. Achten Sie da-
rauf, dass Sie diesen Streifen auf der Seite des Server-
schranks anbringen, auf der das Liquid Cooling
Package angereiht wird.

Wenn Sie das Liquid Cooling Package nur an ei-
ner Seite anreihen: Befestigen Sie den schmaleren
(Best.-Nr. 3301.380 / 3301.390) der beiden Schaum-
stoffstreifen aus dem Zubehör des Liquid Cooling
Package von außen an einer der vorderen Stützen des
Serverracks. Achten Sie darauf, dass Sie diesen Strei-
fen auf der Seite des Serverschranks anbringen, auf
der der Schrank wieder mit einer Seitenwand ver-
schlossen wird.
Sind im Serverschrank auch Geräte eingebaut, die zur
Kühlung von der Seite durchströmt werden (z. B. Swit-
ches, Router, etc.), müssen für deren Belüftung Ausspa-
rungen in den Schaumstoffstreifen eingebracht werden:

Schneiden Sie hierzu mit einem scharfen Messer ein
Stück aus dem Schaumstoffstreifen heraus.

Sind im Serverschrank mehrere seitlich durchströmte
Geräte eingebaut, schneiden Sie entsprechend meh-
rere Stücke aus dem Schaumstoffstreifen heraus, so
dass sich schließlich auf der Höhe jedes seitlich durch-
strömten Geräts links oder rechts am Serverrack eine
Aussparung im Schaumstoffstreifen befindet. Achten
Sie darauf, dass sich auf der Warmluftseite der Geräte
keine Aussparungen befinden (Abb. 33, Pos. 3).

Schneiden Sie mit einem scharfen Messer weitere
Stücke aus dem Schaumstoffstreifen heraus, deren
Rittal Liquid Cooling Package
5 Montage und Aufstellung
Länge min. der Höhe der eingebauten Geräte ent-
spricht.

Befestigen Sie diese Schaumstoffstreifen nach hinten
versetzt auf der Kaltluftseite der Geräte (Abb. 33,
Pos. 4). Achten Sie darauf, die Streifen so anzubrin-
gen, dass alle in den Geräten verbauten Lüfter Kaltluft
ansaugen können bzw. dass keiner der Lüfter ver-
schlossen wird.
Hinweis:
Die Schaumstoffstreifen können zwischen
der vorderen und hinteren Stütze des Server-
rack über die gesamte Tiefe an den seitlich
durchströmten Geräten angebracht werden
(Abb. 33).
4
1

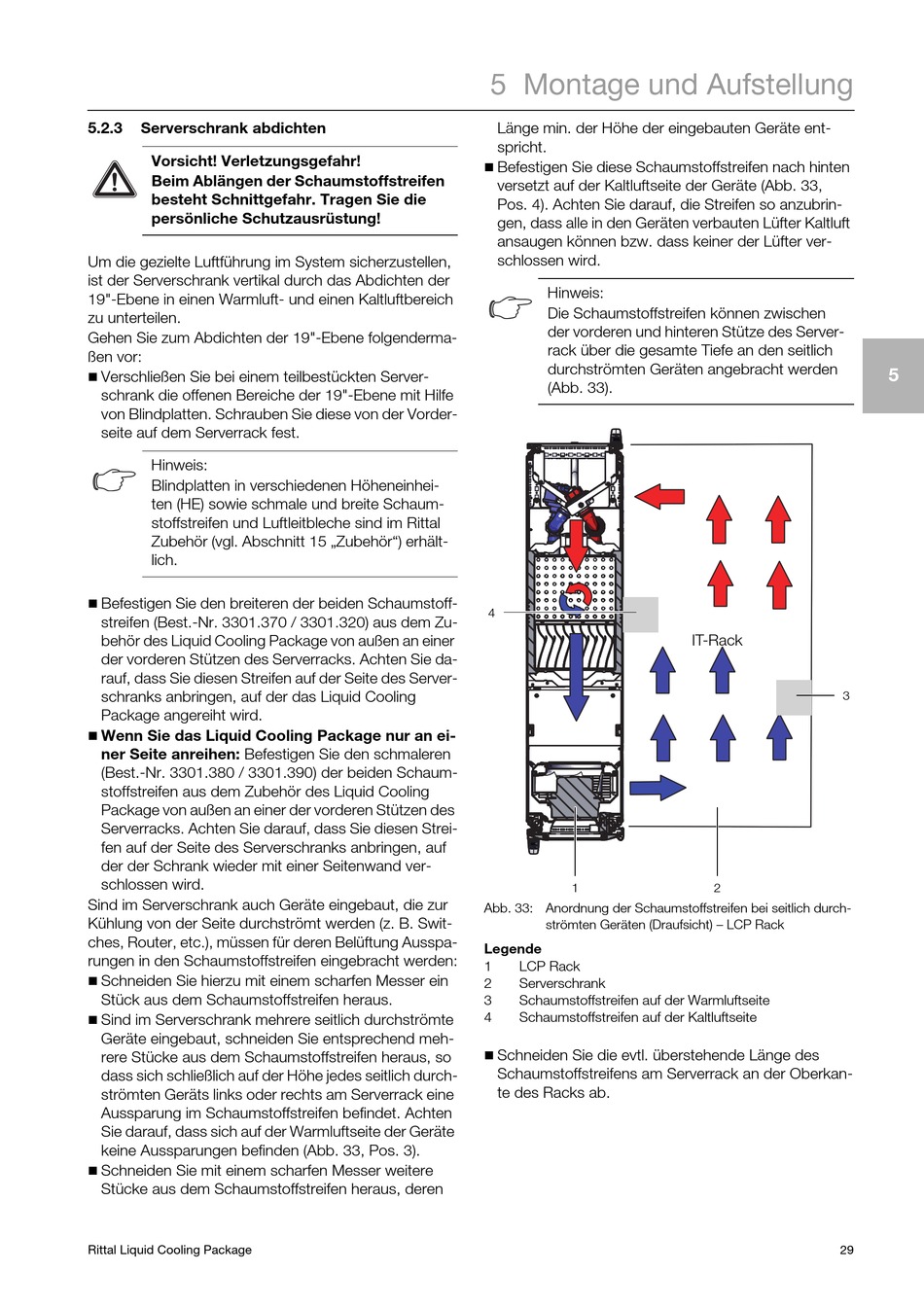

Abb. 33: Anordnung der Schaumstoffstreifen bei seitlich durch-
strömten Geräten (Draufsicht) – LCP Rack
Legende
1 LCP Rack
2 Serverschrank
3 Schaumstoffstreifen auf der Warmluftseite
4 Schaumstoffstreifen auf der Kaltluftseite

Schneiden Sie die evtl. überstehende Länge des
Schaumstoffstreifens am Serverrack an der Oberkan-
te des Racks ab.
IT-Rack
3
2
29
5
