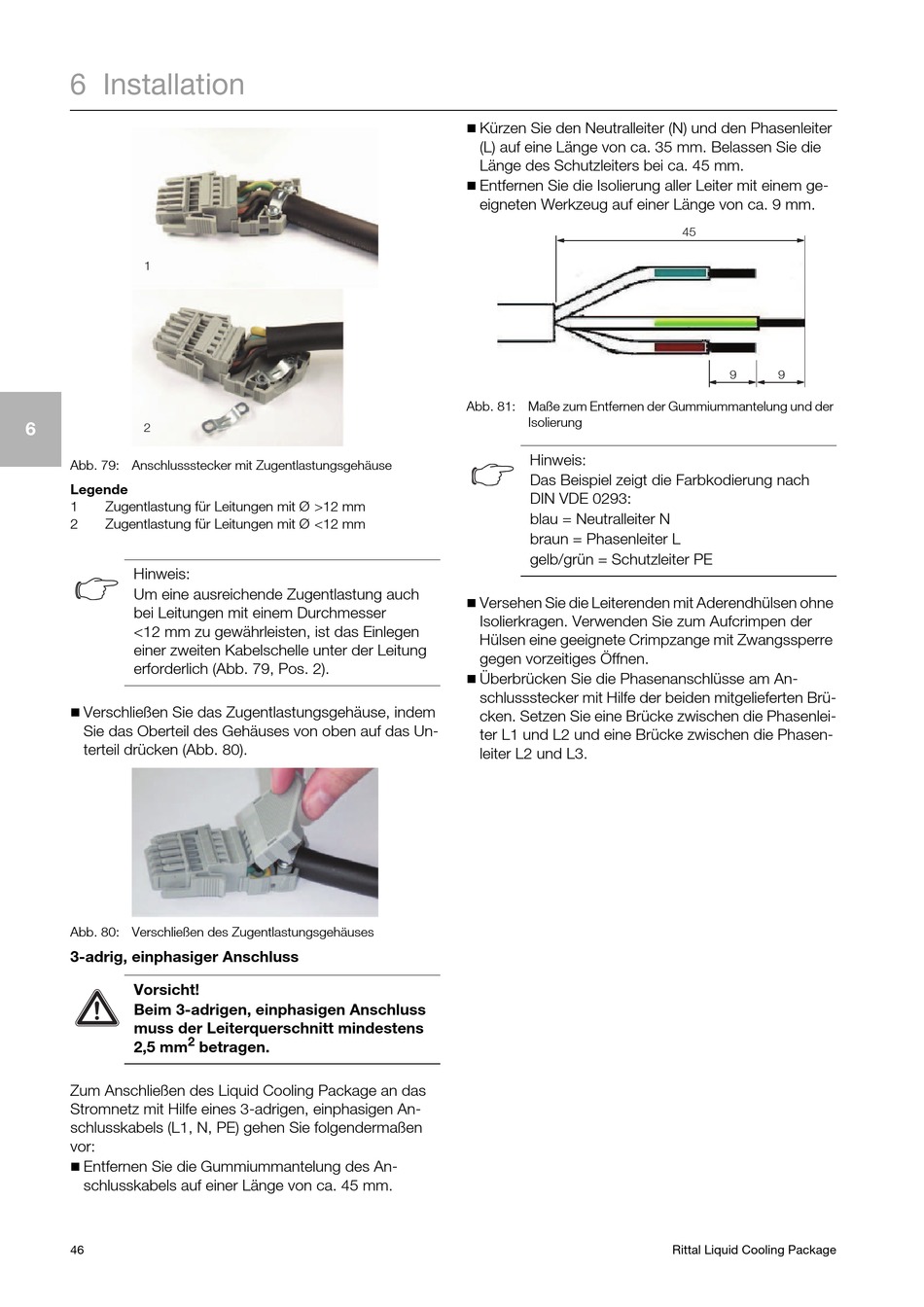

6 Installation
1
6
2
Abb. 79: Anschlussstecker mit Zugentlastungsgehäuse
Legende
1 Zugentlastung für Leitungen mit Ø >12 mm
2 Zugentlastung für Leitungen mit Ø <12 mm
Hinweis:
Um eine ausreichende Zugentlastung auch
bei Leitungen mit einem Durchmesser
<12 mm zu gewährleisten, ist das Einlegen
einer zweiten Kabelschelle unter der Leitung
erforderlich (Abb. 79, Pos. 2).

Verschließen Sie das Zugentlastungsgehäuse, indem
Sie das Oberteil des Gehäuses von oben auf das Un-
terteil drücken (Abb. 80).
Abb. 80: Verschließen des Zugentlastungsgehäuses
3-adrig, einphasiger Anschluss
Vorsicht!
Beim 3-adrigen, einphasigen Anschluss
muss der Leiterquerschnitt mindestens
2
2,5 mm betragen.
Zum Anschließen des Liquid Cooling Package an das
Stromnetz mit Hilfe eines 3-adrigen, einphasigen An-
schlusskabels (L1, N, PE) gehen Sie folgendermaßen
vor:

Entfernen Sie die Gummiummantelung des An-
schlusskabels auf einer Länge von ca. 45 mm.
46

Kürzen Sie den Neutralleiter (N) und den Phasenleiter
(L) auf eine Länge von ca. 35 mm. Belassen Sie die
Länge des Schutzleiters bei ca. 45 mm.

Entfernen Sie die Isolierung aller Leiter mit einem ge-
eigneten Werkzeug auf einer Länge von ca. 9 mm.
Abb. 81: Maße zum Entfernen der Gummiummantelung und der
Isolierung
Hinweis:
Das Beispiel zeigt die Farbkodierung nach
DIN VDE 0293:
blau = Neutralleiter N
braun = Phasenleiter L
gelb/grün = Schutzleiter PE

Versehen Sie die Leiterenden mit Aderendhülsen ohne
Isolierkragen. Verwenden Sie zum Aufcrimpen der
Hülsen eine geeignete Crimpzange mit Zwangssperre
gegen vorzeitiges Öffnen.

Überbrücken Sie die Phasenanschlüsse am An-
schlussstecker mit Hilfe der beiden mitgelieferten Brü-
cken. Setzen Sie eine Brücke zwischen die Phasenlei-
ter L1 und L2 und eine Brücke zwischen die Phasen-
leiter L2 und L3.
45
9 9
