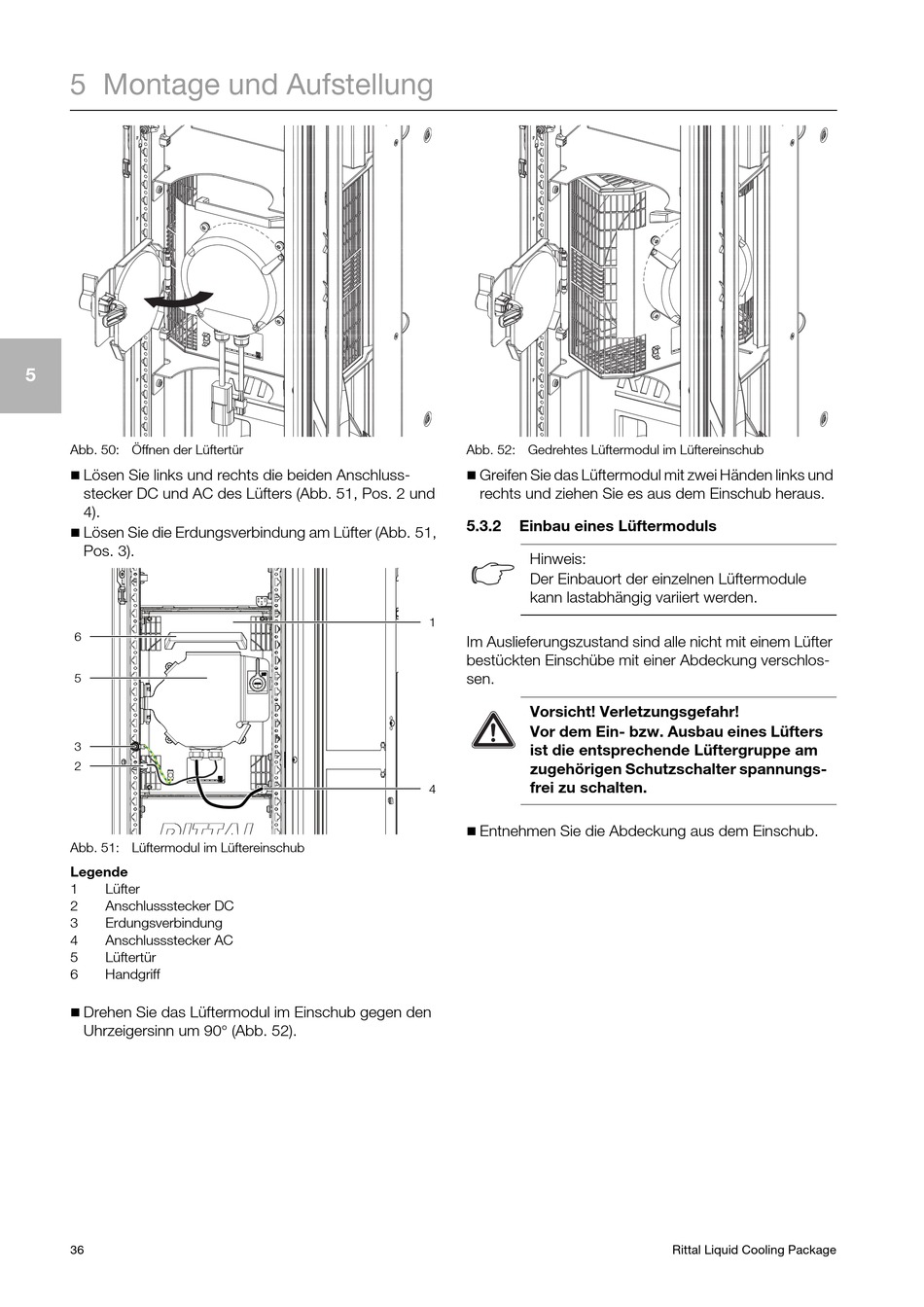

5 Montage und Aufstellung
5
Abb. 50: Öffnen der Lüftertür

Lösen Sie links und rechts die beiden Anschluss-
stecker DC und AC des Lüfters (Abb. 51, Pos. 2 und
4).

Lösen Sie die Erdungsverbindung am Lüfter (Abb. 51,
Pos. 3).
6
5
3
2
Abb. 51: Lüftermodul im Lüftereinschub
Legende
1 Lüfter
2 Anschlussstecker DC
3 Erdungsverbindung
4 Anschlussstecker AC
5 Lüftertür
6 Handgriff

Drehen Sie das Lüftermodul im Einschub gegen den
Uhrzeigersinn um 90° (Abb. 52).
36
Abb. 52: Gedrehtes Lüftermodul im Lüftereinschub

Greifen Sie das Lüftermodul mit zwei Händen links und
rechts und ziehen Sie es aus dem Einschub heraus.
5.3.2 Einbau eines Lüftermoduls
Hinweis:
Der Einbauort der einzelnen Lüftermodule
kann lastabhängig variiert werden.
1
Im Auslieferungszustand sind alle nicht mit einem Lüfter
bestückten Einschübe mit einer Abdeckung verschlos-
sen.
Vorsicht! Verletzungsgefahr!
Vor dem Ein- bzw. Ausbau eines Lüfters
ist die entsprechende Lüftergruppe am
zugehörigen Schutzschalter spannungs-
frei zu schalten.
4

Entnehmen Sie die Abdeckung aus dem Einschub.
Rittal Liquid Cooling Package
