häuse geben, je nach Umgebungsbedingungen, bis ca.
5 % der Gesamtwärmeenergie an den Raum ab. Dies
kann aus physikalischen Gründen nicht vermieden wer-
den.
2

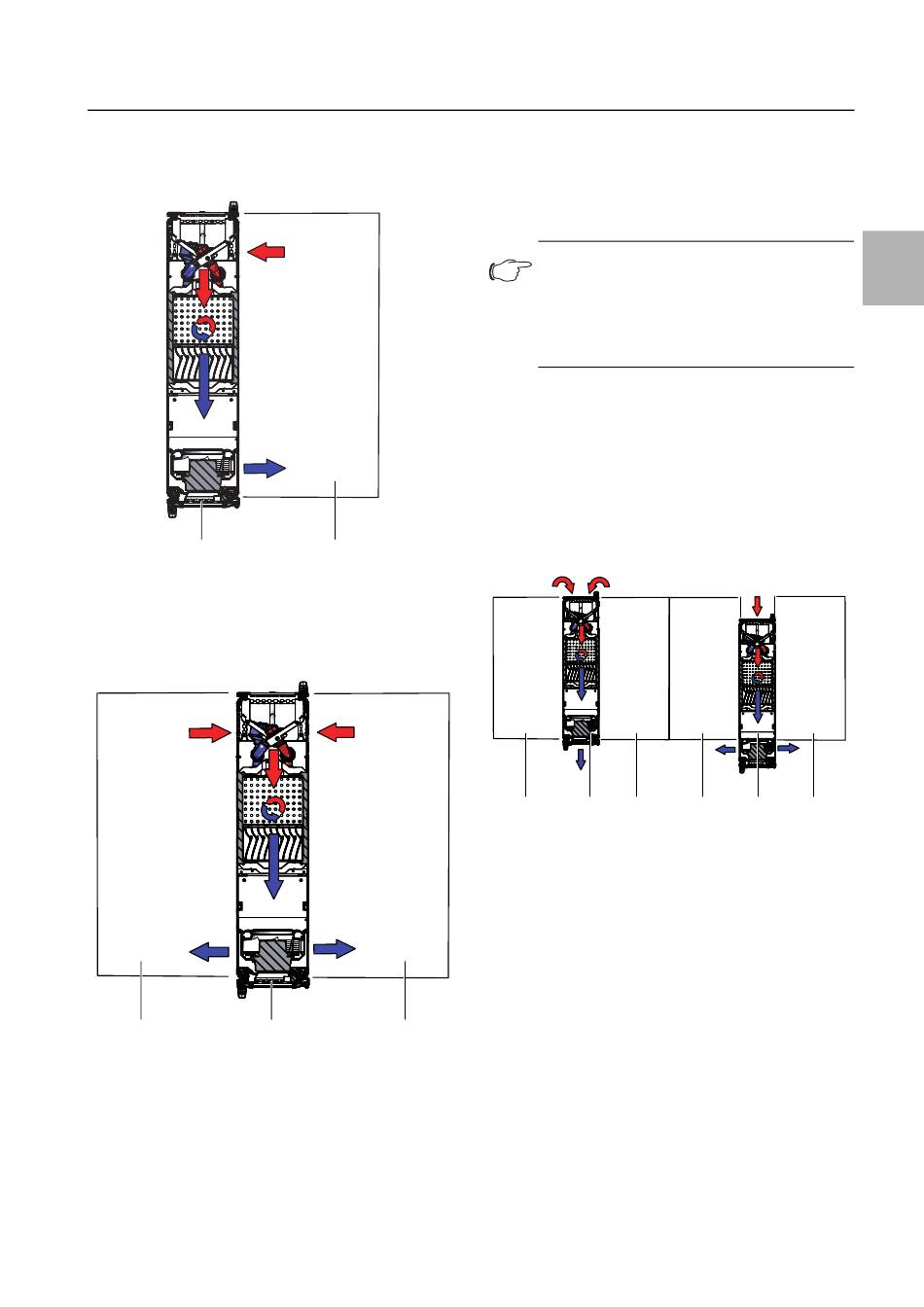

Abb. 9: Luftführung bei einem angereihten Serverschrank –
Draufsicht
Legende
1 LCP Rack
2 Serverschrank
IT-Rack
1
Abb. 10: Luftführung bei zwei angereihten Serverschränken –
Draufsicht
Legende
1 Serverschrank
2 LCP Rack
Das System aus LCP Rack und Serverschrank sollte
möglichst gut abgedichtet sein, um ein Ausströmen der
Kühlluft zu verhindern. Dies wird dadurch erreicht, dass
Rittal Liquid Cooling Package
IT-Rack
1
IT-Rack
2 1
3 Gerätebeschreibung
der Schrank mit Seitenwänden, Dach- und Bodenble-
chen ausgestattet ist und evtl. vorhandene Kabeleinfüh-
rungen, z. B. mit geeigneten Bürstenleisten, verschlos-
sen sind.
Im laufenden Betrieb sind sowohl Front- als auch Rück-
türen vollständig geschlossen zu halten.
Hinweis:
Das System muss jedoch nicht vollständig
luftdicht abgeschlossen sein, da dies auf-
grund der hohen und aufeinander abge-
stimmten Luftvolumenströme der Server-
und der LCP-Lüfter nicht notwendig ist.
3.4.3 LCP Inline Protruding und LCP Inline Flush
Die gezielte Luftführung durch Warmluftabsaugung aus
dem Warmgang und Kaltluftausblasung in den Kaltgang
hat elementare Auswirkungen auf die abzuführende Ver-
lustleistung.
Um eine ausreichende Kühlung im Serverschrank zu er-
reichen, muss sichergestellt sein, dass die Kühlluft ihren
Weg durch das Innere der eingebauten Geräte nehmen
muss und nicht seitlich daran vorbeiströmen kann.
IT-Rack IT-Rack IT-Rack
2 3 2
Abb. 11: Luftführung bei angereihten Serverschränken – Drauf-
sicht
Legende
1 LCP Inline Protruding
2 Serverschrank
3 LCP Inline Flush
Dazu sollte das System aus LCP Inline Protruding bzw.
LCP Inline Flush, Serverschrank und Kaltgang-Schot-
tung möglichst gut abgedichtet sein, um einen Kühlleis-
tungsverlust durch Vermischung von Warm- und Kaltluft
zu verhindern. Dies wird dadurch erreicht, dass der Kalt-
gang mittels Türen am Anfang und Ende der Rackreihen
verschlossen wird und durch Dachelemente eine Ab-
dichtung zur Decke hin stattfindet. Vorhandene Kabe-
leinführungen werden zusätzlich, z. B. mit geeigneten
Bürstenleisten, verschlossen.
IT-Rack
2 1 2
