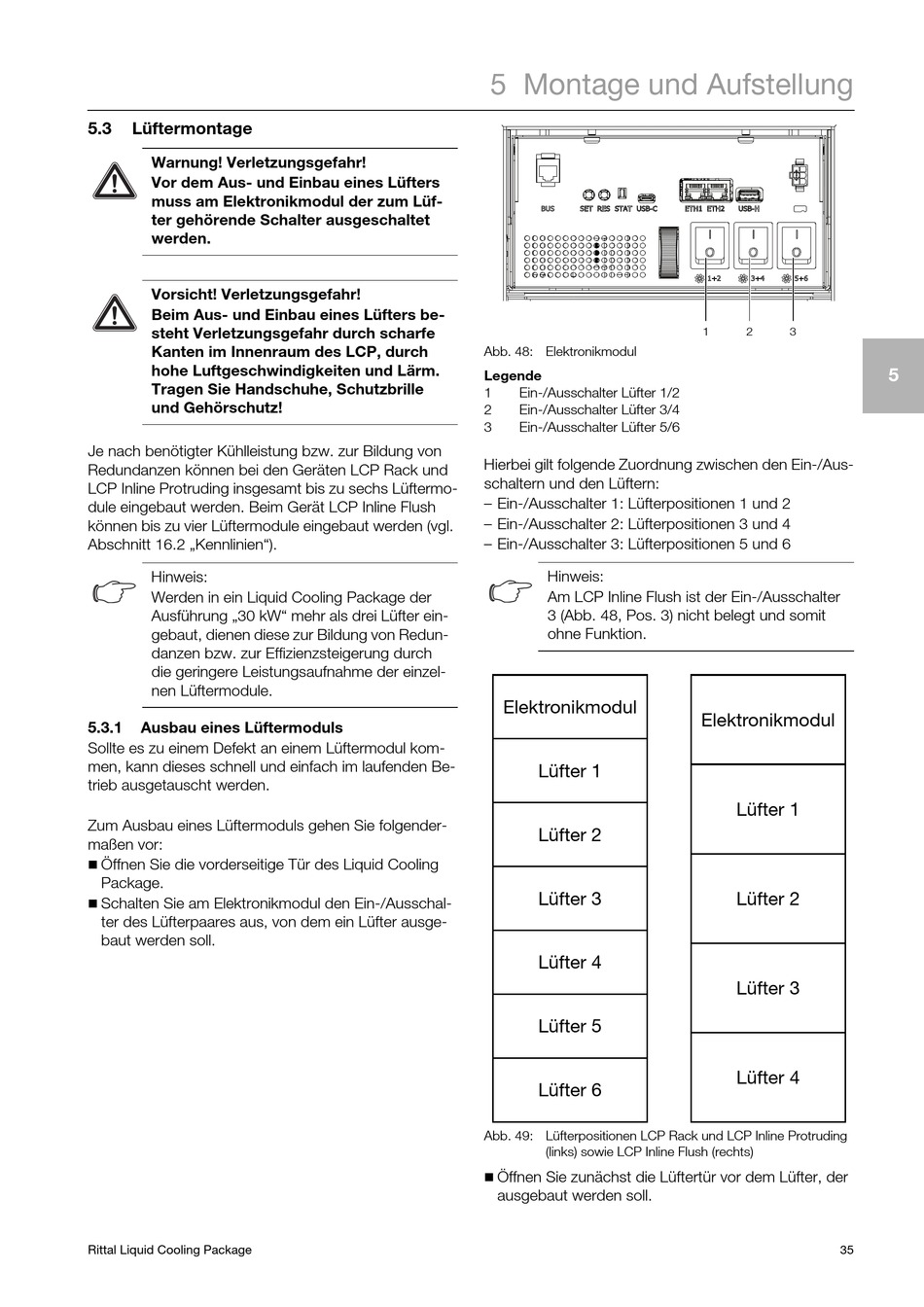

5.3 Lüftermontage
Warnung! Verletzungsgefahr!
Vor dem Aus- und Einbau eines Lüfters
muss am Elektronikmodul der zum Lüf-
ter gehörende Schalter ausgeschaltet
werden.
Vorsicht! Verletzungsgefahr!
Beim Aus- und Einbau eines Lüfters be-
steht Verletzungsgefahr durch scharfe
Kanten im Innenraum des LCP, durch
hohe Luftgeschwindigkeiten und Lärm.
Tragen Sie Handschuhe, Schutzbrille
und Gehörschutz!
Je nach benötigter Kühlleistung bzw. zur Bildung von
Redundanzen können bei den Geräten LCP Rack und
LCP Inline Protruding insgesamt bis zu sechs Lüftermo-
dule eingebaut werden. Beim Gerät LCP Inline Flush
können bis zu vier Lüftermodule eingebaut werden (vgl.
Abschnitt 16.2 „Kennlinien").
Hinweis:
Werden in ein Liquid Cooling Package der
Ausführung „30 kW" mehr als drei Lüfter ein-
gebaut, dienen diese zur Bildung von Redun-
danzen bzw. zur Effizienzsteigerung durch
die geringere Leistungsaufnahme der einzel-
nen Lüftermodule.
5.3.1 Ausbau eines Lüftermoduls
Sollte es zu einem Defekt an einem Lüftermodul kom-
men, kann dieses schnell und einfach im laufenden Be-
trieb ausgetauscht werden.
Zum Ausbau eines Lüftermoduls gehen Sie folgender-
maßen vor:

Öffnen Sie die vorderseitige Tür des Liquid Cooling
Package.

Schalten Sie am Elektronikmodul den Ein-/Ausschal-
ter des Lüfterpaares aus, von dem ein Lüfter ausge-
baut werden soll.
Rittal Liquid Cooling Package
5 Montage und Aufstellung
Abb. 48: Elektronikmodul
Legende
1 Ein-/Ausschalter Lüfter 1/2
2 Ein-/Ausschalter Lüfter 3/4
3 Ein-/Ausschalter Lüfter 5/6
Hierbei gilt folgende Zuordnung zwischen den Ein-/Aus-
schaltern und den Lüftern:
– Ein-/Ausschalter 1: Lüfterpositionen 1 und 2
– Ein-/Ausschalter 2: Lüfterpositionen 3 und 4
– Ein-/Ausschalter 3: Lüfterpositionen 5 und 6
Hinweis:
Am LCP Inline Flush ist der Ein-/Ausschalter
3 (Abb. 48, Pos. 3) nicht belegt und somit
ohne Funktion.
Elektronikmodul
Lüfter 1
Lüfter 2
Lüfter 3
Lüfter 4
Lüfter 5
Lüfter 6
Abb. 49: Lüfterpositionen LCP Rack und LCP Inline Protruding
(links) sowie LCP Inline Flush (rechts)

Öffnen Sie zunächst die Lüftertür vor dem Lüfter, der
ausgebaut werden soll.
1 2 3
Elektronikmodul
Lüfter 1
Lüfter 2
Lüfter 3
Lüfter 4
