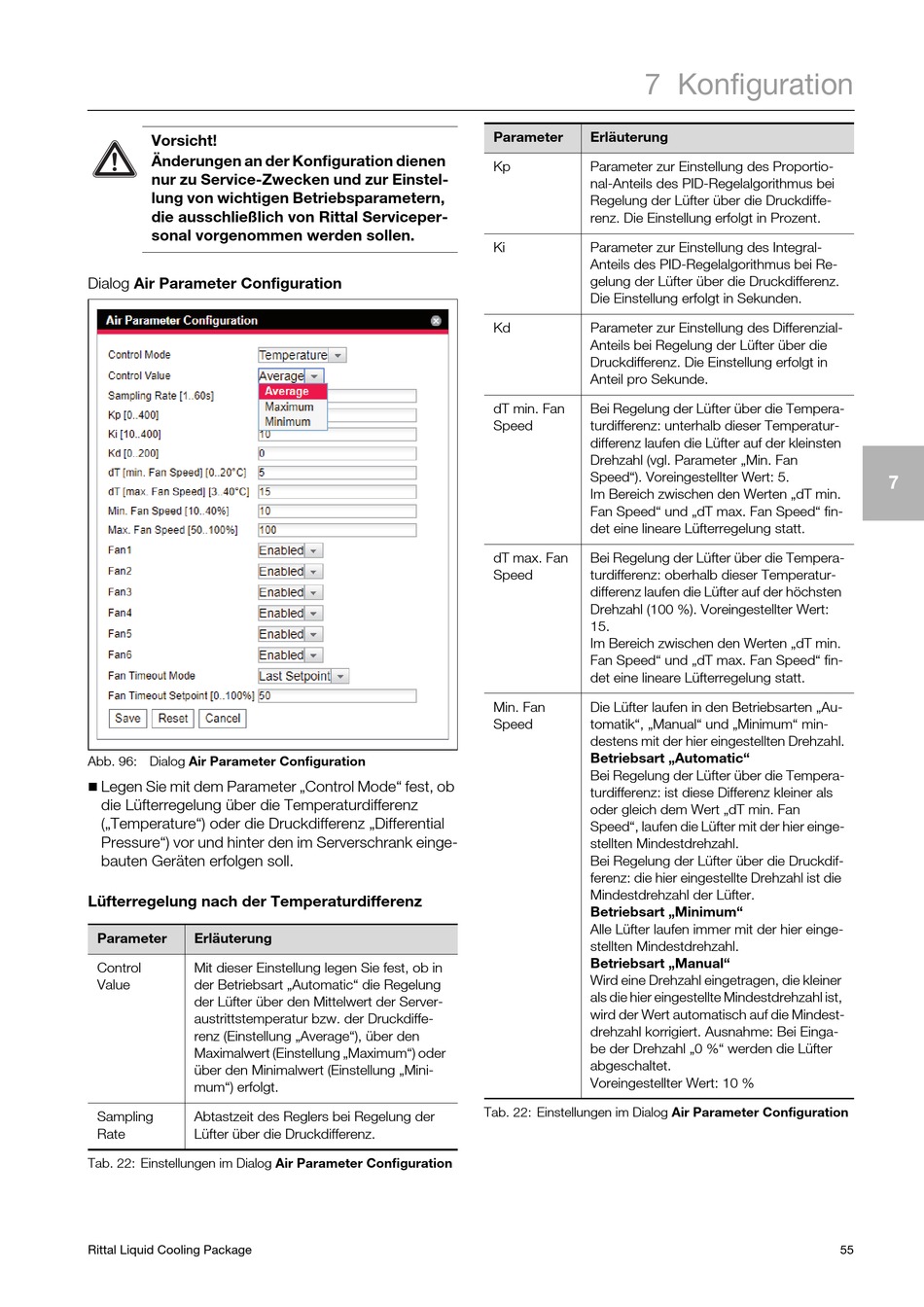

Rittal LCP Rack CW Montage-, Installations- Und Bedienungsanleitung Seite 55

Vorsicht!
Änderungen an der Konfiguration dienen
nur zu Service-Zwecken und zur Einstel-
lung von wichtigen Betriebsparametern,
die ausschließlich von Rittal Serviceper-
sonal vorgenommen werden sollen.
Dialog Air Parameter Configuration
Abb. 96: Dialog Air Parameter Configuration

Legen Sie mit dem Parameter „Control Mode" fest, ob
die Lüfterregelung über die Temperaturdifferenz
(„Temperature") oder die Druckdifferenz „Differential
Pressure") vor und hinter den im Serverschrank einge-
bauten Geräten erfolgen soll.
Lüfterregelung nach der Temperaturdifferenz
Parameter Erläuterung
Control Mit dieser Einstellung legen Sie fest, ob in
Value der Betriebsart „Automatic" die Regelung
der Lüfter über den Mittelwert der Server-
austrittstemperatur bzw. der Druckdiffe-
renz (Einstellung „Average"), über den
Maximalwert (Einstellung „Maximum") oder
über den Minimalwert (Einstellung „Mini-
mum") erfolgt.
Sampling Abtastzeit des Reglers bei Regelung der
Rate Lüfter über die Druckdifferenz.
Tab. 22: Einstellungen im Dialog Air Parameter Configuration
Rittal Liquid Cooling Package
7 Konfiguration
Parameter Erläuterung
Kp Parameter zur Einstellung des Proportio-
nal-Anteils des PID-Regelalgorithmus bei
Regelung der Lüfter über die Druckdiffe-
renz. Die Einstellung erfolgt in Prozent.
Ki Parameter zur Einstellung des Integral-
Anteils des PID-Regelalgorithmus bei Re-
gelung der Lüfter über die Druckdifferenz.
Die Einstellung erfolgt in Sekunden.
Kd Parameter zur Einstellung des Differenzial-
Anteils bei Regelung der Lüfter über die
Druckdifferenz. Die Einstellung erfolgt in
Anteil pro Sekunde.
dT min. Fan Bei Regelung der Lüfter über die Tempera-
Speed turdifferenz: unterhalb dieser Temperatur-
differenz laufen die Lüfter auf der kleinsten
Drehzahl (vgl. Parameter „Min. Fan
Speed"). Voreingestellter Wert: 5.
Im Bereich zwischen den Werten „dT min.
Fan Speed" und „dT max. Fan Speed" fin-
det eine lineare Lüfterregelung statt.
dT max. Fan Bei Regelung der Lüfter über die Tempera-
Speed turdifferenz: oberhalb dieser Temperatur-
differenz laufen die Lüfter auf der höchsten
Drehzahl (100 %). Voreingestellter Wert:
15.
Im Bereich zwischen den Werten „dT min.
Fan Speed" und „dT max. Fan Speed" fin-
det eine lineare Lüfterregelung statt.
Min. Fan Die Lüfter laufen in den Betriebsarten „Au-
Speed tomatik", „Manual" und „Minimum" min-
destens mit der hier eingestellten Drehzahl.
Betriebsart „Automatic"
Bei Regelung der Lüfter über die Tempera-
turdifferenz: ist diese Differenz kleiner als
oder gleich dem Wert „dT min. Fan
Speed", laufen die Lüfter mit der hier einge-
stellten Mindestdrehzahl.
Bei Regelung der Lüfter über die Druckdif-
ferenz: die hier eingestellte Drehzahl ist die
Mindestdrehzahl der Lüfter.
Betriebsart „Minimum"
Alle Lüfter laufen immer mit der hier einge-
stellten Mindestdrehzahl.
Betriebsart „Manual"
Wird eine Drehzahl eingetragen, die kleiner
als die hier eingestellte Mindestdrehzahl ist,
wird der Wert automatisch auf die Mindest-
drehzahl korrigiert. Ausnahme: Bei Einga-
be der Drehzahl „0 %" werden die Lüfter
abgeschaltet.
Voreingestellter Wert: 10 %
Tab. 22: Einstellungen im Dialog Air Parameter Configuration
