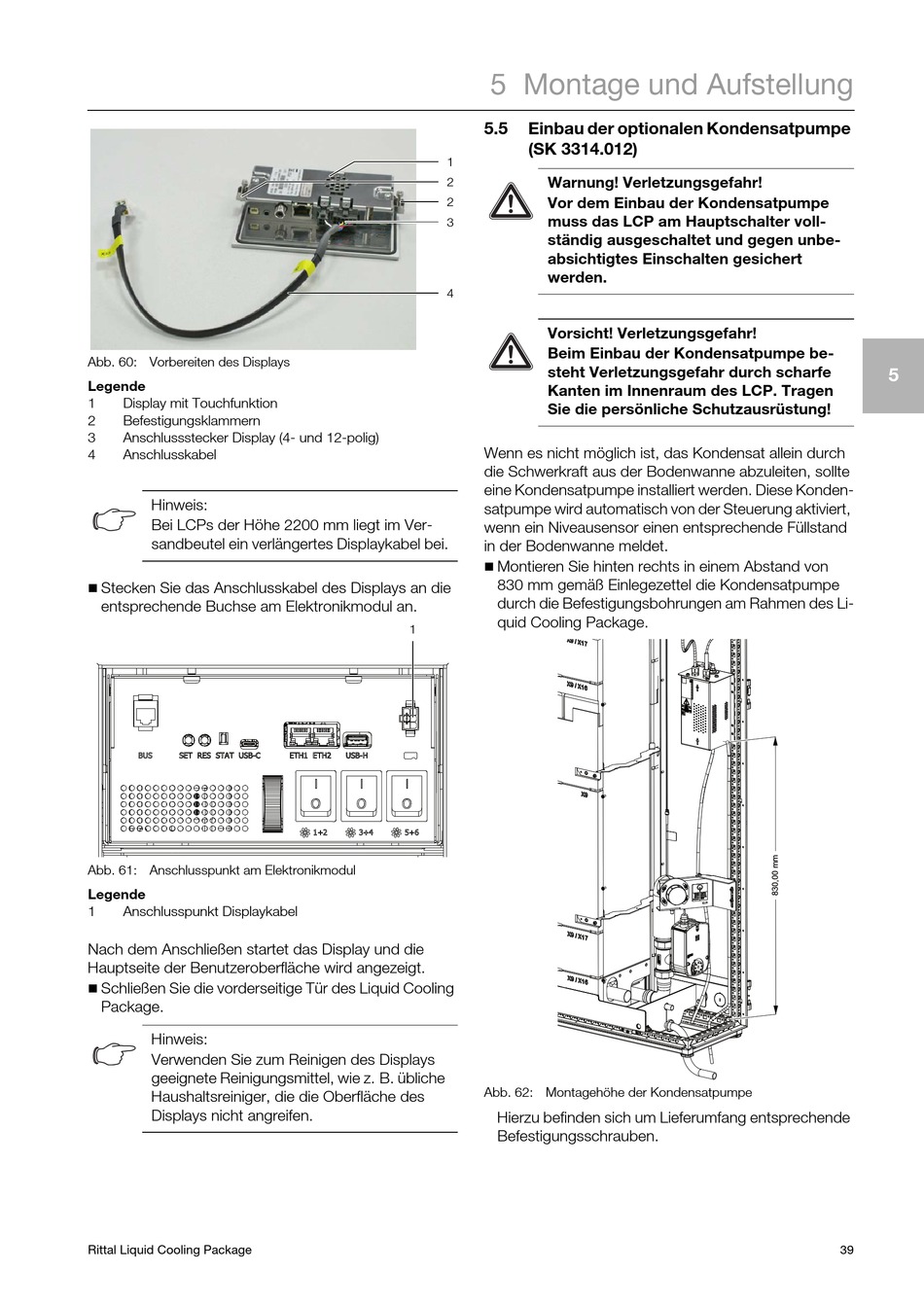

Abb. 60: Vorbereiten des Displays
Legende
1 Display mit Touchfunktion
2 Befestigungsklammern
3 Anschlussstecker Display (4- und 12-polig)
4 Anschlusskabel
Hinweis:
Bei LCPs der Höhe 2200 mm liegt im Ver-
sandbeutel ein verlängertes Displaykabel bei.

Stecken Sie das Anschlusskabel des Displays an die
entsprechende Buchse am Elektronikmodul an.
Abb. 61: Anschlusspunkt am Elektronikmodul
Legende
1 Anschlusspunkt Displaykabel
Nach dem Anschließen startet das Display und die
Hauptseite der Benutzeroberfläche wird angezeigt.

Schließen Sie die vorderseitige Tür des Liquid Cooling
Package.
Hinweis:
Verwenden Sie zum Reinigen des Displays
geeignete Reinigungsmittel, wie z. B. übliche
Haushaltsreiniger, die die Oberfläche des
Displays nicht angreifen.
Rittal Liquid Cooling Package
5 Montage und Aufstellung
5.5 Einbau der optionalen Kondensatpumpe
(SK 3314.012)
1
Warnung! Verletzungsgefahr!
2
Vor dem Einbau der Kondensatpumpe
2
muss das LCP am Hauptschalter voll-
3
ständig ausgeschaltet und gegen unbe-
absichtigtes Einschalten gesichert
werden.
4
Vorsicht! Verletzungsgefahr!
Beim Einbau der Kondensatpumpe be-
steht Verletzungsgefahr durch scharfe
Kanten im Innenraum des LCP. Tragen
Sie die persönliche Schutzausrüstung!
Wenn es nicht möglich ist, das Kondensat allein durch
die Schwerkraft aus der Bodenwanne abzuleiten, sollte
eine Kondensatpumpe installiert werden. Diese Konden-
satpumpe wird automatisch von der Steuerung aktiviert,
wenn ein Niveausensor einen entsprechende Füllstand
in der Bodenwanne meldet.

Montieren Sie hinten rechts in einem Abstand von
830 mm gemäß Einlegezettel die Kondensatpumpe
durch die Befestigungsbohrungen am Rahmen des Li-
quid Cooling Package.
1
Abb. 62: Montagehöhe der Kondensatpumpe
Hierzu befinden sich um Lieferumfang entsprechende
Befestigungsschrauben.
