diesen Streifen auf der Seite des Serverschranks an-
bringen, auf der das LCP DX angereiht wird.

Wenn Sie das LCP DX nur an einer Seite anrei-
hen: Befestigen Sie den schmaleren (Best.-Nr.
3301.380 / 3301.390) der beiden Schaumstoffstreifen
aus dem Zubehör des LCP DX von außen an einer der
vorderen Stützen des Serverracks. Achten Sie darauf,
dass Sie diesen Streifen auf der Seite des Server-
schranks anbringen, auf der der Schrank wieder mit
einer Seitenwand verschlossen wird.
Sind im Serverschrank auch Geräte eingebaut, die zur
Kühlung von der Seite durchströmt werden (z. B. Swit-
ches, Router, etc.), müssen für deren Belüftung Ausspa-
rungen in den Schaumstoffstreifen eingebracht werden:

Schneiden Sie hierzu mit einem scharfen Messer ein
Stück aus dem Schaumstoffstreifen heraus.

Sind im Serverschrank mehrere seitlich durchströmte
Geräte eingebaut, schneiden Sie entsprechend meh-
rere Stücke aus dem Schaumstoffstreifen heraus, so
dass sich schließlich auf der Höhe jedes seitlich durch-
strömten Geräts links oder rechts am Serverrack eine
Aussparung im Schaumstoffstreifen befindet. Achten
Sie darauf, dass sich auf der Warmluftseite der Geräte
keine Aussparungen befinden (Abb. 14, Pos. 3).

Schneiden Sie mit einem scharfen Messer weitere
Stücke aus dem Schaumstoffstreifen heraus, deren
Länge min. der Höhe der eingebauten Geräte ent-
spricht.

Befestigen Sie diese Schaumstoffstreifen nach hinten
versetzt auf der Kaltluftseite der Geräte (Abb. 14,
Pos. 5). Achten Sie darauf, die Streifen so anzubrin-
gen, dass alle in den Geräten verbauten Lüfter Kaltluft
ansaugen können bzw. dass keiner der Lüfter ver-
schlossen wird.
Hinweis:
Die Schaumstoffstreifen können zwischen
der vorderen und hinteren Stütze des Server-
rack über die gesamte Tiefe an den seitlich
durchströmten Geräten angebracht werden
(Abb. 14, Pos. 1).
Rittal Liquid Cooling Package
5 Montage und Aufstellung
1
5
4

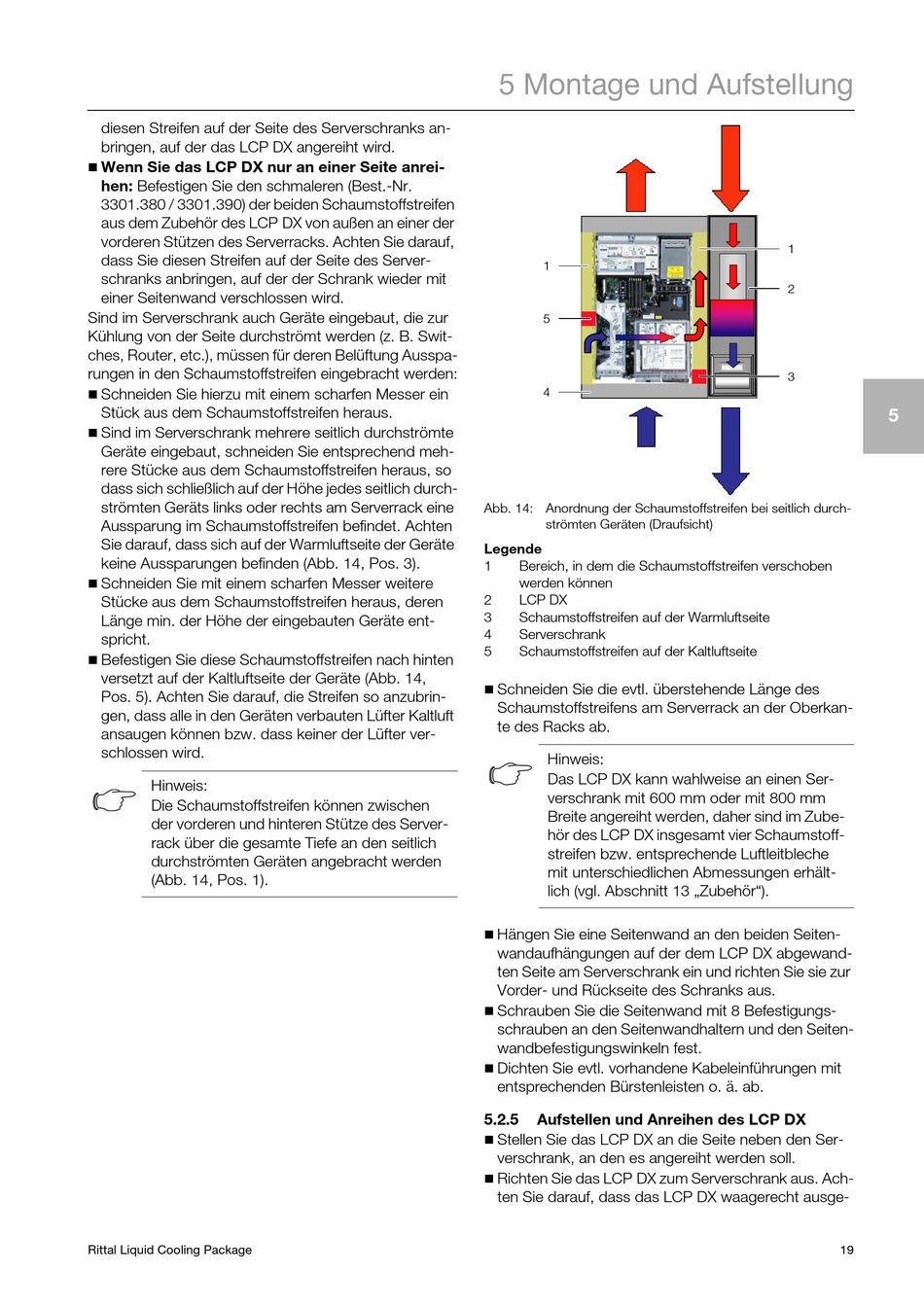

Abb. 14: Anordnung der Schaumstoffstreifen bei seitlich durch-
strömten Geräten (Draufsicht)
Legende
1 Bereich, in dem die Schaumstoffstreifen verschoben
werden können
2 LCP DX
3 Schaumstoffstreifen auf der Warmluftseite
4 Serverschrank
5 Schaumstoffstreifen auf der Kaltluftseite

Schneiden Sie die evtl. überstehende Länge des
Schaumstoffstreifens am Serverrack an der Oberkan-
te des Racks ab.
Hinweis:
Das LCP DX kann wahlweise an einen Ser-
verschrank mit 600 mm oder mit 800 mm
Breite angereiht werden, daher sind im Zube-
hör des LCP DX insgesamt vier Schaumstoff-
streifen bzw. entsprechende Luftleitbleche
mit unterschiedlichen Abmessungen erhält-
lich (vgl. Abschnitt 13 „Zubehör").

Hängen Sie eine Seitenwand an den beiden Seiten-
wandaufhängungen auf der dem LCP DX abgewand-
ten Seite am Serverschrank ein und richten Sie sie zur
Vorder- und Rückseite des Schranks aus.

Schrauben Sie die Seitenwand mit 8 Befestigungs-
schrauben an den Seitenwandhaltern und den Seiten-
wandbefestigungswinkeln fest.

Dichten Sie evtl. vorhandene Kabeleinführungen mit
entsprechenden Bürstenleisten o. ä. ab.
5.2.5

Aufstellen und Anreihen des LCP DX


Stellen Sie das LCP DX an die Seite neben den Ser-
verschrank, an den es angereiht werden soll.

Richten Sie das LCP DX zum Serverschrank aus. Ach-
ten Sie darauf, dass das LCP DX waagerecht ausge-
1
2
3
5
