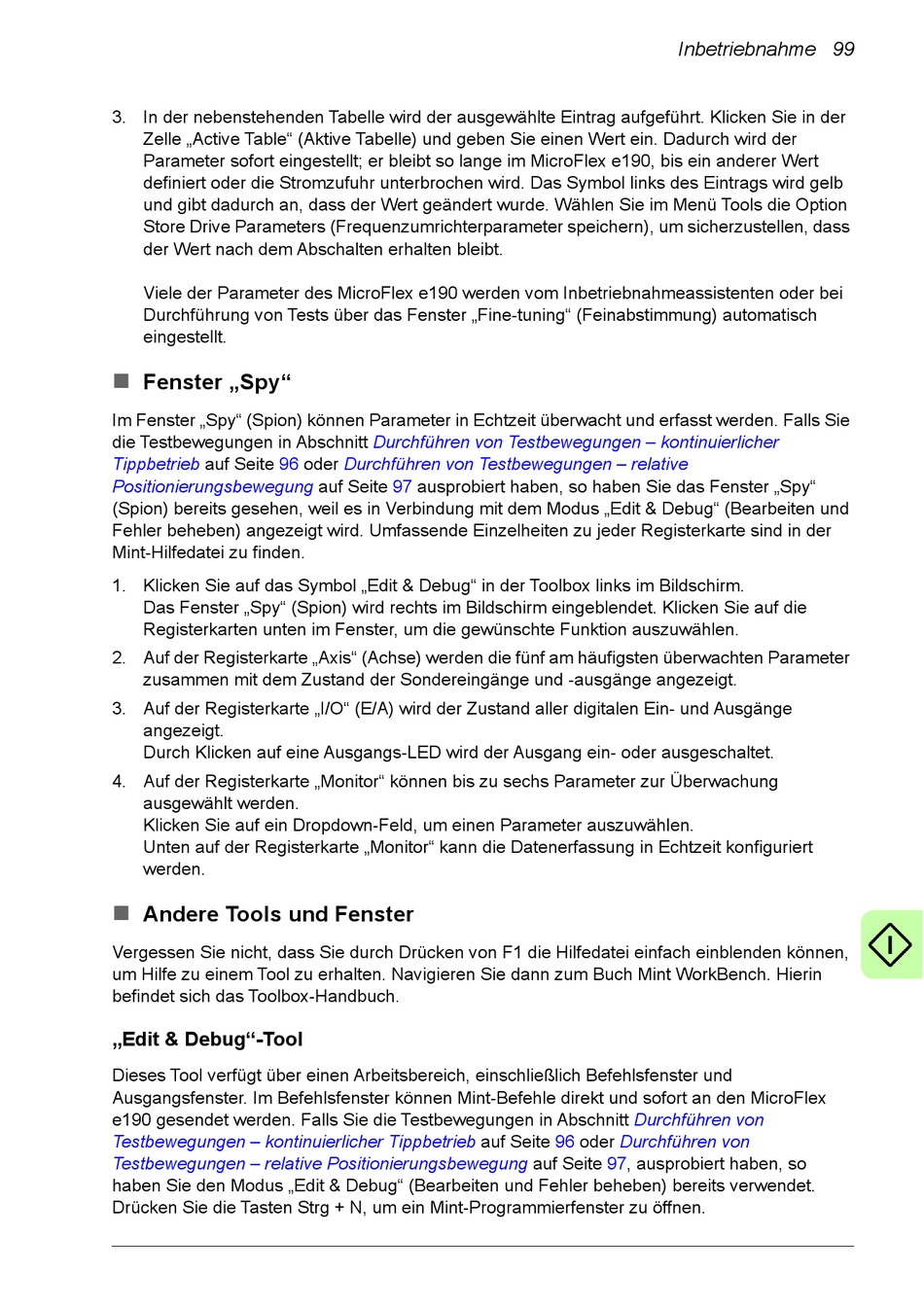

3. In der nebenstehenden Tabelle wird der ausgewählte Eintrag aufgeführt. Klicken Sie in der
Zelle „Active Table" (Aktive Tabelle) und geben Sie einen Wert ein. Dadurch wird der
Parameter sofort eingestellt; er bleibt so lange im MicroFlex e190, bis ein anderer Wert
definiert oder die Stromzufuhr unterbrochen wird. Das Symbol links des Eintrags wird gelb
und gibt dadurch an, dass der Wert geändert wurde. Wählen Sie im Menü Tools die Option
Store Drive Parameters (Frequenzumrichterparameter speichern), um sicherzustellen, dass
der Wert nach dem Abschalten erhalten bleibt.
Viele der Parameter des MicroFlex e190 werden vom Inbetriebnahmeassistenten oder bei
Durchführung von Tests über das Fenster „Fine-tuning" (Feinabstimmung) automatisch
eingestellt.

Fenster „Spy"
Im Fenster „Spy" (Spion) können Parameter in Echtzeit überwacht und erfasst werden. Falls Sie
die Testbewegungen in Abschnitt
Tippbetrieb auf Seite 96
Positionierungsbewegung
(Spion) bereits gesehen, weil es in Verbindung mit dem Modus „Edit & Debug" (Bearbeiten und
Fehler beheben) angezeigt wird. Umfassende Einzelheiten zu jeder Registerkarte sind in der
Mint-Hilfedatei zu finden.
1. Klicken Sie auf das Symbol „Edit & Debug" in der Toolbox links im Bildschirm.
Das Fenster „Spy" (Spion) wird rechts im Bildschirm eingeblendet. Klicken Sie auf die
Registerkarten unten im Fenster, um die gewünschte Funktion auszuwählen.
2. Auf der Registerkarte „Axis" (Achse) werden die fünf am häufigsten überwachten Parameter
zusammen mit dem Zustand der Sondereingänge und -ausgänge angezeigt.
3. Auf der Registerkarte „I/O" (E/A) wird der Zustand aller digitalen Ein- und Ausgänge
angezeigt.
Durch Klicken auf eine Ausgangs-LED wird der Ausgang ein- oder ausgeschaltet.
4. Auf der Registerkarte „Monitor" können bis zu sechs Parameter zur Überwachung
ausgewählt werden.
Klicken Sie auf ein Dropdown-Feld, um einen Parameter auszuwählen.
Unten auf der Registerkarte „Monitor" kann die Datenerfassung in Echtzeit konfiguriert
werden.

Andere Tools und Fenster
Vergessen Sie nicht, dass Sie durch Drücken von F1 die Hilfedatei einfach einblenden können,
um Hilfe zu einem Tool zu erhalten. Navigieren Sie dann zum Buch Mint WorkBench. Hierin
befindet sich das Toolbox-Handbuch.
„Edit & Debug"-Tool
Dieses Tool verfügt über einen Arbeitsbereich, einschließlich Befehlsfenster und
Ausgangsfenster. Im Befehlsfenster können Mint-Befehle direkt und sofort an den MicroFlex
e190 gesendet werden. Falls Sie die Testbewegungen in Abschnitt
Testbewegungen – kontinuierlicher Tippbetrieb
Testbewegungen – relative Positionierungsbewegung
haben Sie den Modus „Edit & Debug" (Bearbeiten und Fehler beheben) bereits verwendet.
Drücken Sie die Tasten Strg + N, um ein Mint-Programmierfenster zu öffnen.
Durchführen von Testbewegungen – kontinuierlicher
oder Durchführen von Testbewegungen – relative
auf Seite 97 ausprobiert haben, so haben Sie das Fenster „Spy"
Durchführen von
auf Seite 96 oder Durchführen von
auf Seite 97, ausprobiert haben, so
