ABB MicroFlex e190 Benutzerhandbuch Seite 113

Wartung 113
Lüfter
Die Lebensdauer des Frequenzumrichter-Lüfters ist von der Betriebszeit des Lüfters,
der Umgebungstemperatur und der Staubbelastung abhängig. Ein Lüfterausfall ist zu
erwarten, wenn die Geräusche des Lüfterlagers zunehmen und trotz Reinigung des
Kühlkörpers ein allmählicher Anstieg der Kühlkörpertemperatur festgestellt wird. Bei
Verwendung des Frequenzumrichters in einem kritischen Teil eines Prozesses wird
ein Lüftertausch empfohlen, wenn eines dieser Symptome auftritt. Austausch-Lüfter
können bei ABB bestellt werden. Verwenden Sie nur die von ABB spezifizierten
Ersatzteile.


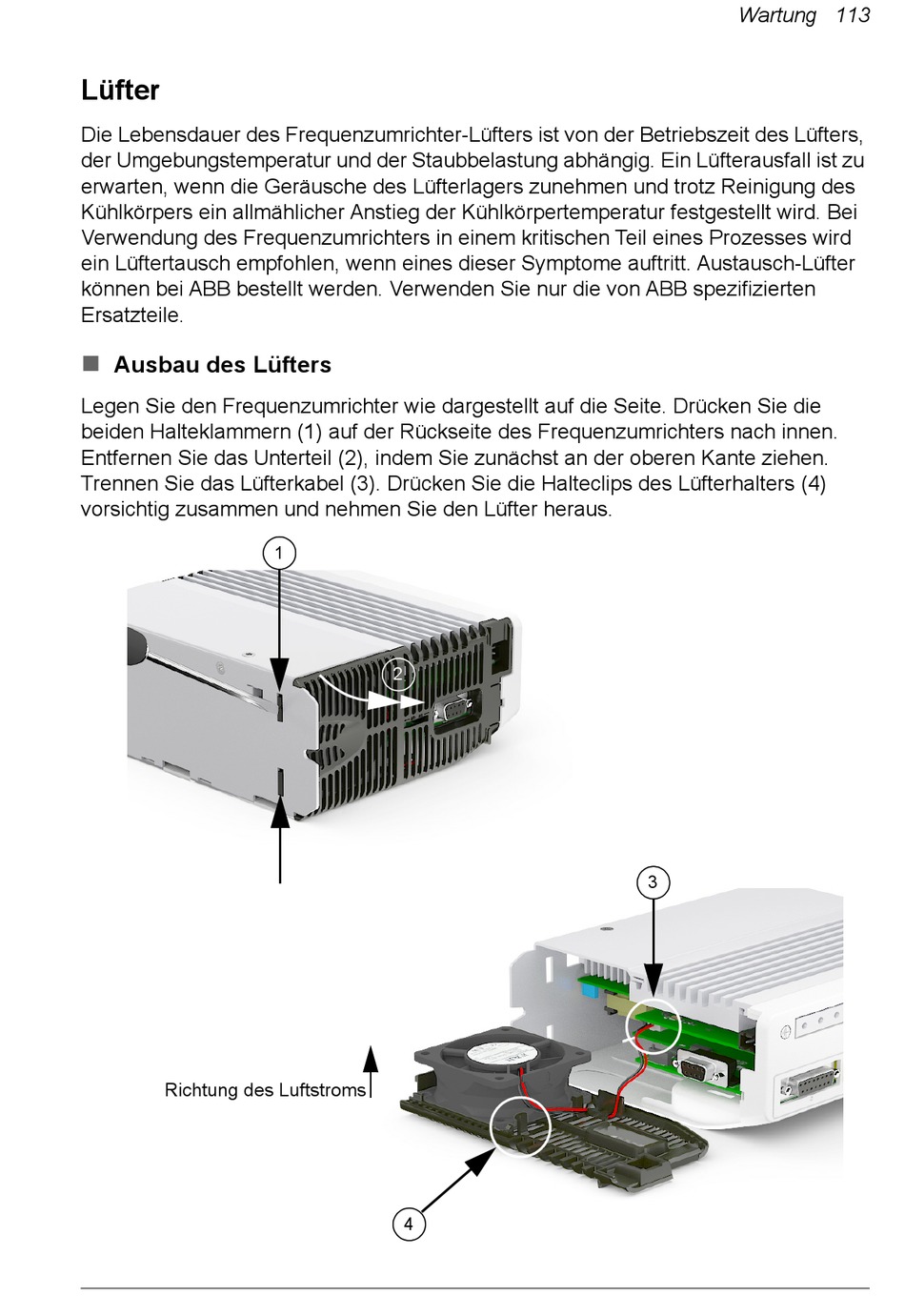

Ausbau des Lüfters
Legen Sie den Frequenzumrichter wie dargestellt auf die Seite. Drücken Sie die
beiden Halteklammern (1) auf der Rückseite des Frequenzumrichters nach innen.
Entfernen Sie das Unterteil (2), indem Sie zunächst an der oberen Kante ziehen.
Trennen Sie das Lüfterkabel (3). Drücken Sie die Halteclips des Lüfterhalters (4)
vorsichtig zusammen und nehmen Sie den Lüfter heraus.
1
2
3
Richtung des Luftstroms
4
